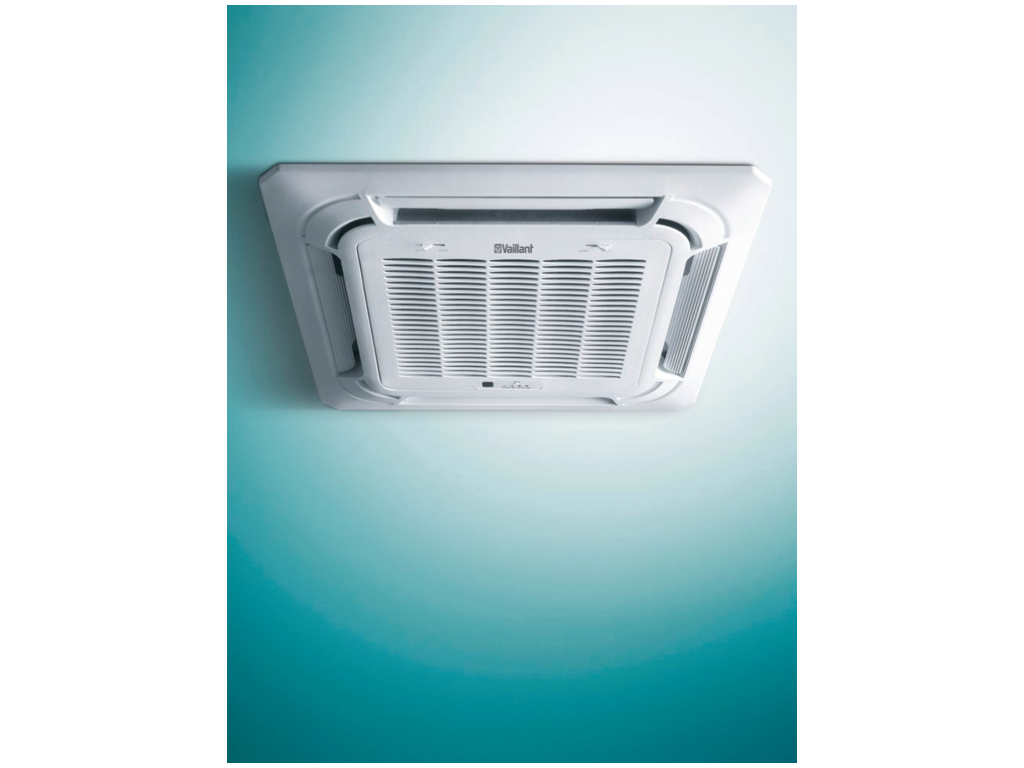

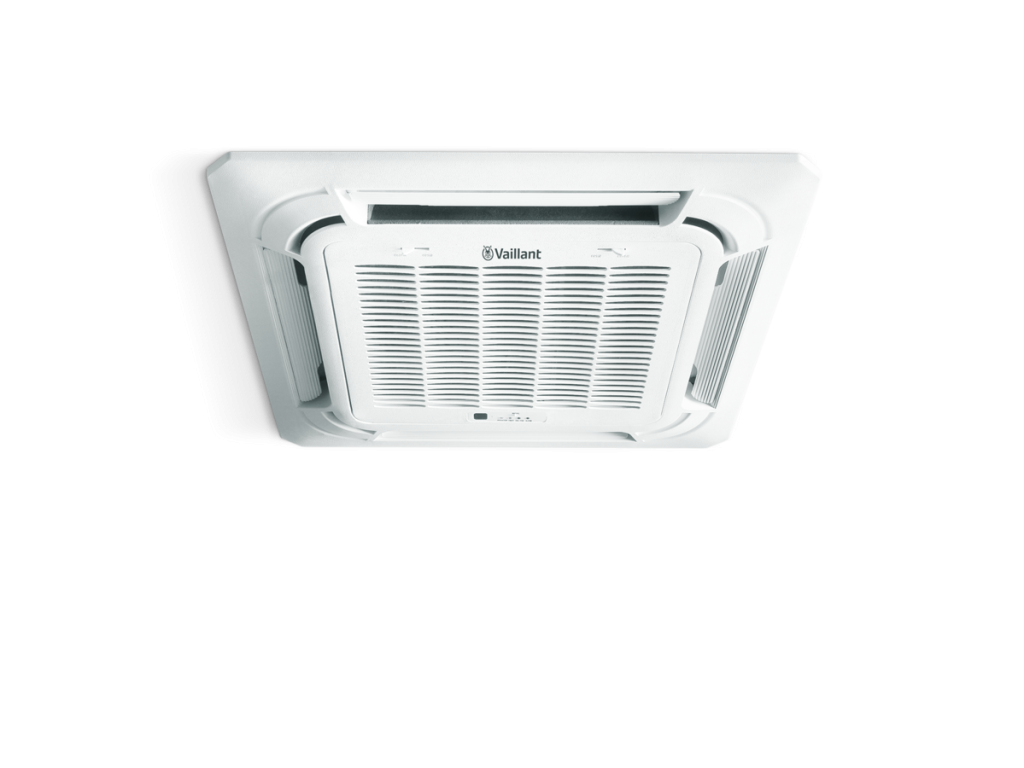

Vaillant aroVAIR pro VA 2-100 KN – kazetový fancoil 10 kW
Kód: 8000018474Podrobný popis
Vaillant aroVAIR pro VA 2-100 KN – najvýkonnejší kazetový fancoil radu aroVAIR KN
Vaillant aroVAIR pro VA 2-100 KN je vrcholný, výkonovo najsilnejší model kazetovej (stropnej) fancoilovej rady aroVAIR KN, určený na pokrytie tepelnej a chladiacej záťaže veľkých miestností, otvorených dispozícií obývačka-kuchyňa, kancelárskych open-space priestorov, showroomov, reštauračných prevádzok alebo väčších apartmánov. Rovnako ako menší súrodenec VA 2-050 KN pracuje na princípe hydronického (vodného) výmenníka zabudovaného do kazetového tela, ktoré sa montuje do podhľadu a vzduch z miestnosti nasáva, prefukuje cez teplovodný alebo chladovodný výmenník a rovnomerne rozvádza späť do priestoru cez krycí dizajnový panel (objednáva sa samostatne, kód 8000018476, spoločný pre 5 aj 10 kW verziu tela). Vďaka tomu, že jediným prenášaným médiom je voda (prípadne zmes voda-glykol) zo spoločného zdroja – najčastejšie tepelného čerpadla vzduch-voda Vaillant aroTHERM alebo aroTHERM plus – sa v interiéri nikde nemanipuluje s chladivom, čo je z hľadiska bezpečnosti aj legislatívy (F-plyn) výhodou oproti klasickým multisplitovým klimatizáciám.
Model VA 2-100 KN dosahuje chladiaci výkon až 11,55 kW pri vysokých otáčkach ventilátora (klesajúc na 9,24 kW pri nízkych otáčkach) a vykurovací výkon až 12,46 kW pri vysokých otáčkach (9,95 kW pri nízkych otáčkach), pri menovitom prietoku vzduchu 1 950 m³/h na vysokom stupni, 1 450 m³/h na strednom stupni a 950 m³/h na nízkom stupni. Tento výkon zodpovedá pokrytiu priestorov s bežnou tepelnou stratou rádovo 90 – 130 m² podlahovej plochy (v závislosti od tepelnoizolačných vlastností budovy, orientácie a počtu presklených plôch), prípadne nasadeniu vo viacerých menších miestnostiach napojených na jeden centrálny rozvod vzduchu. Práve vysoký výkon pri relatívne kompaktnom kazetovom prevedení robí z VA 2-100 KN atraktívnu alternatívu k inštalácii dvoch menších fancoilov v prípadoch, keď dispozícia priestoru umožňuje jeden centrálny výfuk vzduchu.
Konštrukcia a princíp činnosti
Telo jednotky VA 2-100 KN sa montuje nad podhľad na závesné tyče kotvené do stropnej konštrukcie. Vo vnútri sa nachádza viacradový lamelový výmenník tepla, cez ktorý preteká voda privádzaná a odvádzaná dvomi potrubnými prípojkami (prívod a vratka), a odstredivý (radiálny) ventilátor s jednosmerným (DC) motorom, ktorý zabezpečuje plynulú reguláciu prietoku vzduchu v troch základných rýchlostných stupňoch (MIN/MED/MAX) s možnosťou automatického prepínania (AUTO) podľa aktuálnej odchýlky od požadovanej teploty. Pri chladiacom režime kondenzuje na chladných lamelách výmenníka vzdušná vlhkosť, ktorá gravitačne odteká cez pripojenú odtokovú hadičku do zbernej vaničky na kondenzát (odporúčaný diel pre túto výkonovú triedu – kód 8000022078) a odtiaľ ďalej do kanalizácie alebo k čerpadielku kondenzátu, ak gravitačný spád nie je k dispozícii. Krycí dizajnový panel, ktorý sa upevňuje na spodnú stranu tela po dokončení všetkých pripojení, obsahuje výfukové lamely s nastaviteľným smerovaním prúdu vzduchu (funkcia SWING pri použití kompatibilného regulátora) a nasávaciu mriežku s vymeniteľným vzduchovým filtrom.
Technické parametre Vaillant aroVAIR VA 2-100 KN
| Označenie / kód výrobcu | VA 2-100 KN (8000018474) |
| Typ jednotky | Kazetová (stropná, do podhľadu) fancoilová jednotka, 2-rúrkový systém |
| Chladiaci výkon – vysoké otáčky | 11,55 kW |
| Chladiaci výkon – nízke otáčky | 9,24 kW |
| Vykurovací výkon – vysoké otáčky | 12,46 kW |
| Vykurovací výkon – nízke otáčky | 9,95 kW |
| Menovitý prietok vody | cca 6,9 m³/h (podľa podkladov výrobcu) |
| Menovitý prietok vzduchu – vysoký stupeň | 1 950 m³/h |
| Menovitý prietok vzduchu – stredný stupeň | 1 450 m³/h |
| Menovitý prietok vzduchu – nízky stupeň | 950 m³/h |
| Rozmery tela jednotky | veľká výkonová trieda rovnakej pôdorysnej platformy ako 5 kW verzia, vyššia stavebná výška |
| Krycí dizajnový panel | objednáva sa samostatne – kód 8000018476 (spoločný pre 5 aj 10 kW verziu) |
| Pripojenie vody (prívod/vratka) | 3/4″ vnútorný závit (typické pre rad aroVAIR KN) |
| Odtok kondenzátu | gravitačný, cez pripojenú hadičku do zbernej vaničky (kód 8000022078) |
| Napájacie napätie | 230 V / 1 / 50 Hz |
| Ventilátor | 1× odstredivý (radiálny) ventilátor s DC motorom, 3 rýchlostné stupne + AUTO |
| Riadenie | kompatibilné s drôtovým regulátorom VA 2-AWC DK (kód 8000022076) |
| Médium | voda / zmes voda-glykol (podľa návrhu systému a mrazuvzdornosti) |
| Zdroj tepla/chladu | tepelné čerpadlo Vaillant aroTHERM/aroTHERM plus, flexoTHERM, alebo kondenzačný kotol ecoTEC s chladiacim modulom |
| Odporúčaná montáž | do podhľadu, revízny otvor min. 950 × 950 mm okolo tela jednotky |
| Značka | Vaillant |
| Záruka | 2 roky |
Montáž vo veľkých priestoroch
Pri návrhu inštalácie VA 2-100 KN je kľúčové správne dimenzovanie potrubného rozvodu a obehového čerpadla s ohľadom na vyšší menovitý prietok vody oproti menším modelom radu KN – tlaková strata výmenníka pri plnom výkone je vyššia, preto treba počítať s primerane väčším profilom potrubia a výkonom obehového čerpadla, najmä ak je jednotka súčasťou rozvetveného systému s viacerými fancoilmi. Revízny otvor v podhľade by mal zodpovedať minimálne rozmeru krycieho panela (950 × 950 mm), aby bol zabezpečený prístup k filtru, zbernej vaničke a servisným úkonom aj po dokončení stavebných prác. Elektrické napájanie 230 V a dátové/riadiace vedenie k izbovému regulátoru sa vedie súbežne s vodným potrubím, pričom pri viacerých jednotkách v jednej zóne sa odporúča centrálne riadenie cez spoločný regulátor alebo systém riadenia budovy (BMS) s možnosťou nastavenia rôznych režimov pre rôzne časti dňa.
Pre priestory presahujúce výkonové možnosti jedného VA 2-100 KN (napríklad veľké open-space kancelárie alebo priemyselné showroomy) je bežnou projekčnou praxou nasadenie viacerých jednotiek tejto výkonovej triedy s rozdelením priestoru do menších tepelných/chladiacich zón, čo zároveň zvyšuje komfort nastaviteľnosti (rôzne časti priestoru môžu mať mierne odlišnú teplotu podľa obsadenosti alebo slnečnej strany budovy).
Kompatibilita a súvisiace príslušenstvo
VA 2-100 KN je plne kompatibilný s krycím panelom kód 8000018476 (rovnaký diel ako pre 5 kW verziu VA 2-050 KN), so zbernou vaničkou na kondenzát kód 8000022078 navrhnutou špecificky pre výkonovú triedu 5 a 10 kW, s regulátorom VA 2-AWC DK (kód 8000022076) ponúkajúcim prevádzkové režimy Auto/Kúrenie/Vysúšanie/Chladenie/Ventilátor, časový program, funkciu SWING a tri stupne ventilátora, a so sadou 3-cestného prepínacieho ventilu VA 2-3VW 050-100K (kód 8000022077) v prípade, že sa jednotka zapája do systému, kde je potrebné prepínanie medzi vykurovacím a chladiacim okruhom priamo pri fancoile. Ako zdroj tepla a chladu odporúčame tepelné čerpadlá Vaillant radu aroTHERM a aroTHERM plus s funkciou aktívneho chladenia, prípadne flexoTHERM pre zemné teplo, alebo kombináciu kondenzačného kotla ecoTEC (kúrenie) so samostatným zdrojom chladenej vody pre letnú prevádzku.
Údržba
Rovnako ako pri menšom modeli je najdôležitejším pravidelným úkonom kontrola a čistenie/výmena vzduchového filtra – pri výkonovo silnejšej jednotke s vyšším prietokom vzduchu (až 1 950 m³/h) sa filter môže zanášať o niečo rýchlejšie, preto pri intenzívnej prevádzke (napríklad v komerčných priestoroch s celodennou prevádzkou) odporúčame kontrolu každé 3 – 4 týždne. Zberná vanička a odtokové potrubie kondenzátu vyžadujú kontrolu priechodnosti najmä pred nástupom letnej chladiacej sezóny, keď jednotka produkuje najviac kondenzátu. Ročná odborná servisná prehliadka zahŕňajúca kontrolu výmenníka, tesnosti vodných spojov a funkčnosti ventilátora sa odporúča vykonávať spolu so servisom pripojeného tepelného čerpadla alebo kotla.
Prečo si vybrať VA 2-100 KN
Ak je vaša miestnosť alebo otvorená dispozícia príliš veľká pre model VA 2-050 KN, VA 2-100 KN ponúka takmer dvojnásobný chladiaci aj vykurovací výkon v rámci tej istej montážnej platformy a s rovnakým príslušenstvom (krycí panel, regulátor), čím zjednodušuje projektovanie väčších inštalácií bez potreby kombinovať viacero rôznych typov jednotiek. V spojení s tepelným čerpadlom Vaillant aroTHERM plus predstavuje jedno komplexné riešenie vykurovania, chladenia a čiastočného odvlhčovania vzduchu pre náročnejšie priestory bez nutnosti klimatizačného chladivového okruhu v interiéri.
Energetická efektívnosť a prevádzkové náklady
Keďže fancoil VA 2-100 KN sám osebe nevyrába teplo ani chlad, ale iba distribuuje energiu pripravenú externým zdrojom, jeho vlastná spotreba elektriny je obmedzená na pohon odstredivého ventilátora (jednosmerný DC motor, ktorý je v porovnaní so staršími striedavými (AC) motormi výrazne úspornejší, najmä pri čiastočnom výkone na strednom a nízkom stupni). Skutočná energetická efektívnosť celého riešenia teda závisí predovšetkým od sezónneho koeficientu výkonnosti zdroja – pri tepelnom čerpadle Vaillant aroTHERM plus s vysokým SCOP (sezónny vykurovací faktor) a SEER (sezónny chladiaci faktor) predstavuje kombinácia tepelné čerpadlo + fancoily aroVAIR jedno z najúspornejších riešení kombinovaného kúrenia a chladenia dostupných na trhu, keďže jeden zdroj pokrýva obe funkcie bez potreby samostatnej klimatizácie so splitovými jednotkami. Fancoilový systém navyše umožňuje jednoduchú zonáciu budovy (nezávislé riadenie teploty v rôznych miestnostiach alebo zónach) bez nutnosti budovania samostatných vzduchotechnických rozvodov, čo šetrí náklady na projekt aj prevádzku v porovnaní s centrálnou klimatizáciou s jedným veľkým vzduchotechnickým rozvodom.
Pri návrhu viacerých jednotiek VA 2-100 KN alebo kombinácie s menšími modelmi radu KN, WN, CSN a CN v jednom objekte je vhodné počítať s tým, že tepelné čerpadlo musí byť dimenzované na súčasný chod všetkých pripojených fancoilov pri návrhových (extrémnych) vonkajších teplotách, prípadne s bivalentným zdrojom pre špičkové zaťaženie. Projekt takéhoto systému by mal spracovať kvalifikovaný projektant vykurovacej a chladiacej techniky, ktorý zohľadní tepelné straty/zisky jednotlivých miestností, návrhové teplotné spády a hydraulické vyváženie celej sústavy.
Časté otázky
Pre aký typ priestoru je VA 2-100 KN najvhodnejší?
Pre veľké miestnosti, otvorené dispozície obývačka-kuchyňa, kancelárske open-space priestory, showroomy alebo väčšie prevádzky, spravidla s tepelnou stratou rádovo 90 – 130 m² podlahovej plochy, v závislosti od konkrétnych stavebných parametrov.
Je možné použiť rovnaký krycí panel ako pri modeli VA 2-050 KN?
Áno, krycí dizajnový panel kód 8000018476 je spoločný pre obidve výkonové verzie tela – 5 kW aj 10 kW.
Aký veľký revízny otvor v podhľade je potrebný?
Odporúčame minimálne 950 × 950 mm zodpovedajúcich rozmeru krycieho panela, aby bol zachovaný prístup k filtru, zbernej vaničke a servisným prípojkám aj po dokončení stavby.
Môžem nasadiť viacero jednotiek VA 2-100 KN v jednom objekte?
Áno, pri väčších priestoroch je bežné rozdeliť plochu do niekoľkých tepelných/chladiacich zón, každú s vlastnou jednotkou a vlastným regulátorom, čo zvyšuje komfort a umožňuje samostatné nastavenie teploty v každej zóne.
Aký zdroj tepla/chladu je potrebný pre plné využitie výkonu jednotky?
Odporúčame tepelné čerpadlo Vaillant aroTHERM alebo aroTHERM plus s funkciou aktívneho chladenia, prípadne flexoTHERM, alebo kombináciu kondenzačného kotla ecoTEC s vhodným zdrojom chladenej vody pre letnú prevádzku.
Dá sa výkon jednotky regulovať plynulo, alebo len v troch stupňoch?
Ventilátor má tri základné rýchlostné stupne (MIN/MED/MAX) s možnosťou automatického prepínania medzi nimi v režime AUTO podľa aktuálnej odchýlky izbovej teploty od požadovanej hodnoty nastavenej na regulátore VA 2-AWC DK. Skoková regulácia v troch stupňoch je pre fancoilové jednotky tejto kategórie štandardným riešením a v praxi poskytuje dostatočne jemné doregulovanie teploty v miestnosti.
Je potrebné hydraulické vyváženie pri kombinácii s menšími fancoilmi v tom istom systéme?
Áno. Pri zapojení VA 2-100 KN spolu s menšími jednotkami radu aroVAIR (napríklad WN, CSN alebo CN) na spoločný rozvod od jedného zdroja sa odporúča hydraulické vyváženie pomocou vyvažovacích ventilov alebo diferenčných regulátorov tlaku, aby si výkonovo silnejšia jednotka VA 2-100 KN neodoberala neprimerane veľký podiel prietoku na úkor ostatných fancoilov v sústave.
Dodatočné parametre
| Kategória: | Vaillant aroVAIR kazetové fancoily (KN) |
|---|---|
| Záruka: | 2 roky |
| Typ: | Kazetová fancoilová jednotka (stropná, do podhľadu) |
| Rad: | Vaillant aroVAIR KN |
| Chladiaci výkon (vysoký/nízky stupeň): | 11,55 / 9,24 kW |
| Vykurovací výkon (vysoký/nízky stupeň): | 12,46 / 9,95 kW |
| Prietok vzduchu (vysoký/stredný/nízky): | 1950 / 1450 / 950 m³/h |
| Menovitý prietok vody: | cca 6,9 m³/h |
| Systém: | 2-rúrkový, voda / voda-glykol |
| Napájanie: | 230 V / 1 / 50 Hz |
| Ventilátor: | 1× odstredivý, DC motor, 3 stupne + AUTO |
| Kompatibilný regulátor: | VA 2-AWC DK (kód 8000022076) |
| Kompatibilný krycí panel: | kód 8000018476 |
| Kompatibilná zberná vanička: | kód 8000022078 |
| Odporúčaný zdroj: | TČ Vaillant aroTHERM/aroTHERM plus, flexoTHERM, alebo ecoTEC + chladiaci modul |
| Značka: | Vaillant |
| Dodávateľ: | WINTNER s.r.o. |
| Záruka: | 2 roky |
