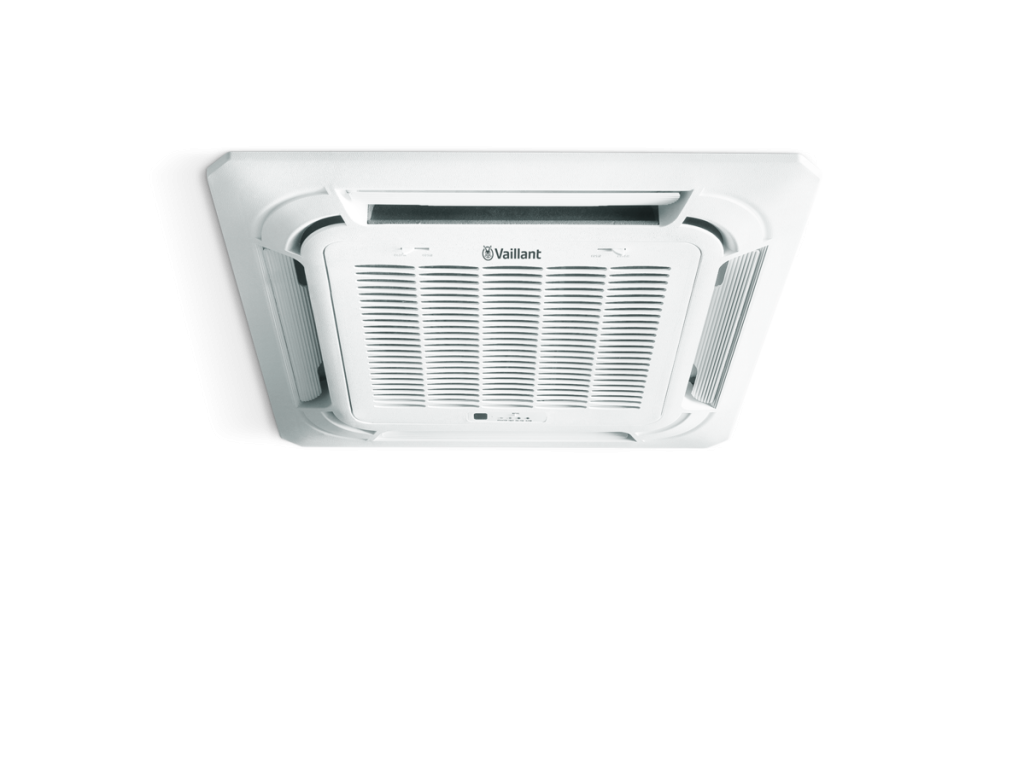

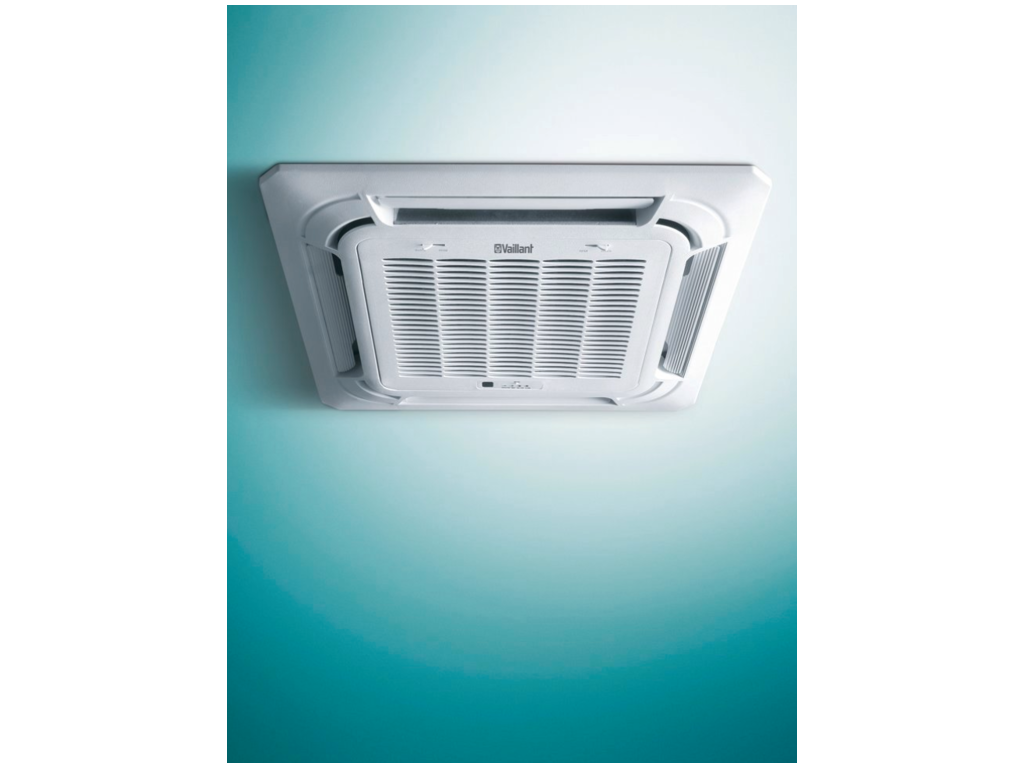

Vaillant aroVAIR VA 2-050-100 NKP – krycí dizajnový panel pre kazetový fancoil 5 a 10 kW

Podrobný popis

Vaillant aroVAIR VA 2-050-100 NKP – krycí dizajnový panel pre kazetové fancoily 5 a 10 kW

VA 2-050-100 NKP je originálny krycí dizajnový panel z produktovej rady Vaillant aroVAIR, konštrukčne zdieľaný oboma väčšími výkonovými verziami kazetového fancoilu série KN – modelom VA 2-050 KN (chladiaci výkon do 5,86 kW, vykurovací výkon do 6,78 kW) aj výkonovo silnejším modelom VA 2-100 KN (chladiaci výkon do 11,55 kW, vykurovací výkon do 12,46 kW). Keďže obidve tieto telesá zdieľajú rovnakú pôdorysnú montážnu platformu 840 × 840 mm, výrobca pre ne navrhol jeden spoločný krycí panel s rozmerom 950 × 950 × 77 mm, čo zjednodušuje výber príslušenstva a znižuje počet skladových položiek potrebných pre kompletnú inštaláciu oboch výkonových tried.

Kazetové fancoily sa montujú nad podhľad, kde zostáva skryté celé teleso jednotky – vodný výmenník tepla, odstredivý ventilátor s DC motorom a všetky pripojovacie potrubia a káble. Jedinou súčasťou viditeľnou v interiéri je práve tento krycí panel, upevnený na spodnú stranu tela presne v úrovni hotového podhľadu. Panel plní dvojakú úlohu – esteticky zakrýva technológiu a zároveň fyzicky sprostredkúva prúdenie vzduchu medzi jednotkou a miestnosťou cez nasávaciu mriežku s vymeniteľným filtrom v strede a štyri nastaviteľné výfukové lamely po obvode.

Technické údaje panela

Prečo jeden panel pre dve výkonové triedy

Vaillant zámerne zjednotil vonkajšie (montážne) rozmery telies VA 2-050 KN a VA 2-100 KN, aj keď sa v konkrétnej konštrukčnej výške tela a výkonových parametroch výrazne líšia. Z pohľadu projektanta a montážnej firmy to prináša praktickú výhodu – pri návrhu revízneho otvoru v podhľade, rozvodov a stavebnej pripravenosti nie je nutné vopred definitívne rozhodnúť medzi 5 kW a 10 kW verziou, keďže obe zdieľajú rovnaký pôdorysný rozmer a rovnaký krycí panel. To umožňuje väčšiu flexibilitu pri neskorších zmenách projektu (napríklad ak sa počas výstavby ukáže, že miestnosť potrebuje vyšší výkon, než sa pôvodne predpokladalo) a zároveň zjednodušuje skladovanie náhradných panelov pre montážne a servisné firmy, ktoré pracujú s oboma výkonovými triedami tejto série.

Konštrukcia a estetika

Panel s rozmerom 950 × 950 mm a výškou 77 mm je navrhnutý tak, aby po nasadení na telo jednotky nebola viditeľná žiadna montážna technika ani kabeláž – hladký, spravidla biely povrch pôsobí ako integrálna súčasť podhľadu. Štyri nastaviteľné výfukové lamely po obvode panela umožňujú nasmerovanie prúdu vzduchu podľa dispozície priestoru, a pri použití kompatibilného regulátora VA 2-AWC DK s funkciou SWING sa lamely môžu automaticky kývať pre rovnomernejšie 360° rozvedenie tepla alebo chladu vo väčších miestnostiach a otvorených dispozíciách, pre ktoré sú práve výkonové triedy 5 a 10 kW určené. Táto estetická diskrétnosť je jedným z hlavných dôvodov, prečo investori a architekti volia kazetové riešenie namiesto viditeľnej nástennej alebo parapetnej jednotky, najmä v reprezentatívnych alebo dizajnovo náročných priestoroch.

Montáž a poradie prác

Krycí panel sa montuje až po kompletnom zapojení a odskúšaní tela jednotky – vodné pripojenie (prívod a vratka), odtok kondenzátu do zbernej vaničky, prípadne pripojenie 3-cestného prepínacieho ventilu, a elektrické napájanie a riadiace vedenie k regulátoru. Až po overení tesnosti a funkčnosti všetkých týchto pripojení sa nasadí a upevní panel, ktorý definitívne uzavrie revízny otvor v podhľade s rozmerom zodpovedajúcim 950 × 950 mm. Tento postup umožňuje odhaliť prípadné netesnosti alebo chyby zapojenia skôr, než sú natrvalo zakryté, čo výrazne zjednodušuje prípadný servis v počiatočnej fáze po inštalácii. Pri neskoršej výmene panela (napríklad z dôvodu poškodenia) netreba zasahovať do vodného ani elektrického pripojenia tela jednotky.

Údržba

Hlavnou pravidelnou údržbou súvisiacou s krycím panelom je kontrola, čistenie alebo výmena vzduchového filtra za nasávacou mriežkou – vzhľadom na vyšší menovitý prietok vzduchu oboch kompatibilných výkonových tried (až 1 950 m³/h pri modeli VA 2-100 KN) sa filter môže zanášať rýchlejšie než pri menších jednotkách, preto pri intenzívnej prevádzke odporúčame kontrolu každé 3 – 4 týždne. Povrch panela sa čistí mierne navlhčenou handričkou bez agresívnych chemických prostriedkov. Nastaviteľné výfukové lamely je vhodné príležitostne skontrolovať, či sa voľne pohybujú, najmä ak sa aktívne nevyužíva funkcia SWING cez pripojený regulátor.

Kompatibilita v rámci sortimentu aroVAIR

Tento panel je určený výhradne pre kazetový rad KN vo výkonových triedach 5 a 10 kW a nie je zameniteľný s menším panelom VA 2-035 NKP (kód 8000018475, rozmer 647×647×50 mm) určeným pre 3,5 kW telo, ani s panelmi ostatných konštrukčných radov aroVAIR (nástenné WN, konzolové slim CSN, parapetné CN), ktoré majú vlastný systém krytov prispôsobený danému typu montáže. Pri kompletizácii objednávky odporúčame skontrolovať, že kód panela zodpovedá skutočne objednanej výkonovej triede tela jednotky, aby sa predišlo nesprávnemu rozmeru pri montáži.

Úloha panela v kontexte celého vykurovacieho/chladiaceho systému

Kazetové fancoily radu aroVAIR sú koncovými prvkami hydronického (vodného) systému vykurovania a chladenia, ktorého srdcom je zvyčajne tepelné čerpadlo vzduch-voda Vaillant aroTHERM alebo aroTHERM plus, prípadne kondenzačný kotol ecoTEC doplnený o samostatný zdroj chladenej vody. Voda ohriata alebo ochladená v zdroji je rozvedená potrubím ku každému fancoilu v objekte, kde jednotka vzduch z miestnosti nasáva cez výmenník a vracia späť do priestoru cez práve tento krycí panel. Z pohľadu koncového užívateľa je teda panel jediným viditeľným rozhraním medzi celým týmto technickým systémom a obytným priestorom – cez neho sa nasáva vzduch na spracovanie a cez neho sa vracia upravený vzduch späť. Kvalita a dizajn tohto rozhrania preto výrazne ovplyvňuje celkový dojem z inštalácie, aj keď ide len o pomerne jednoduchý, prevažne plastový diel.

Pri projektovaní viacerých kazetových jednotiek v jednom objekte (napríklad kombinácia viacerých VA 2-050 KN a VA 2-100 KN v rôznych miestnostiach) sa panel VA 2-050-100 NKP objednáva v zodpovedajúcom počte kusov ku každému telesu jednotky tejto výkonovej kategórie. Vzhľadom na spoločný rozmer pre obe výkonové triedy môže montážna firma alebo investor držať na sklade jednotný typ panela pre všetky 5 kW aj 10 kW inštalácie v rámci jedného projektu, čo zjednodušuje logistiku aj prípadné neskoršie doplnenie chýbajúcich kusov.

Bezpečnosť a elektrická časť

Krycí panel sám osebe neobsahuje žiadne elektrické komponenty vyžadujúce špeciálnu bezpečnostnú manipuláciu – jeho montáž je čisto mechanický úkon (nasadenie a upevnenie na telo jednotky). Všetka elektrická časť (napájanie ventilátora, prípadné čidlá a prepojenie s regulátorom) je súčasťou tela jednotky a zostáva pod panelom skrytá. Táto konštrukcia znižuje riziko náhodného kontaktu s elektrickými časťami pri bežnej údržbe panela alebo výmene filtra, keďže užívateľ pri týchto úkonoch prichádza do kontaktu iba s nasávacou mriežkou a filtrom, nie s elektrickými súčasťami tela jednotky.

Prečo objednať originálny panel VA 2-050-100 NKP

Originálny panel od výrobcu zaručuje presné dorazenie na montážny rozmer tela jednotky, správne umiestnenie výfukových otvorov voči vnútornému výmenníku a ventilátoru a zachovanie záručných podmienok na celú kazetovú zostavu. Vzhľadom na to, že pokrýva obe výkonové triedy 5 aj 10 kW, je táto položka jednou z najčastejšie objednávaných súčastí príslušenstva k väčším kazetovým fancoilom radu aroVAIR KN a odporúčame ju pripočítať ku každej objednávke tela jednotky VA 2-050 KN alebo VA 2-100 KN, spolu so zbernou vaničkou a vhodným regulátorom, aby bola inštalácia od prvého dňa kompletná, funkčná a esteticky dokončená bez potreby dodatočného doobjednávania chýbajúcich dielov po zistení, že nie sú súčasťou dodávky tela jednotky.
