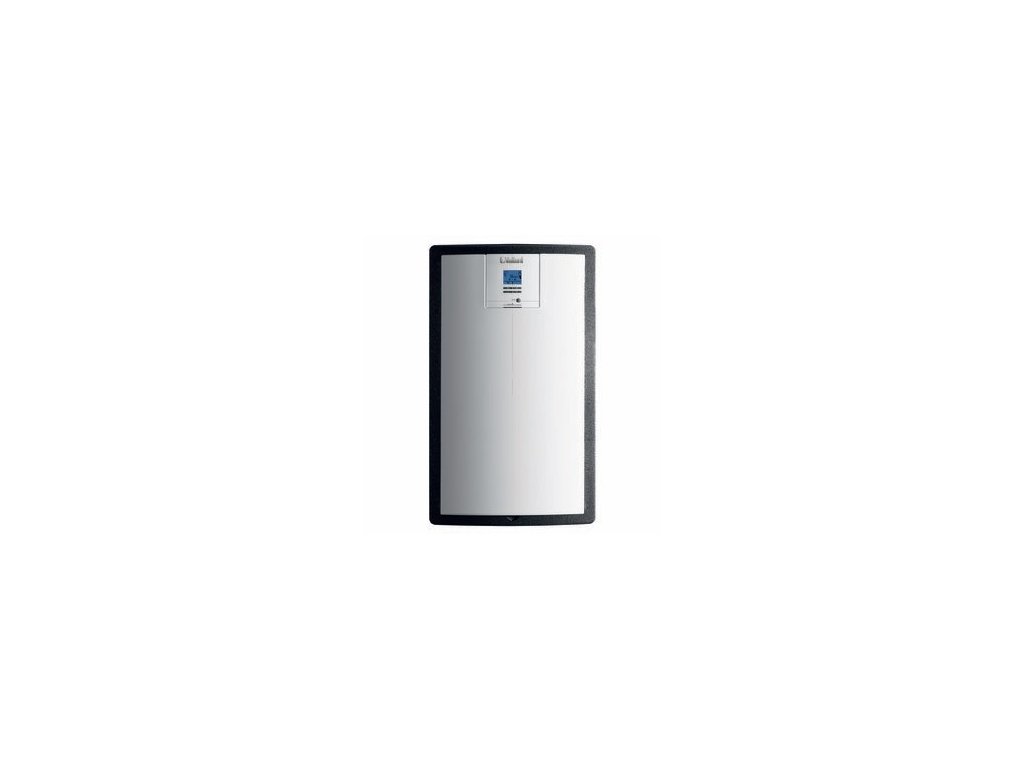

Vaillant auroFLOW exclusive VPM 60/2 S - solárny modul (tlakový systém)
Kód: 0010015140Podrobný popis
Vaillant auroFLOW exclusive VPM 60/2 S – výkonný solárny modul pre väčšie kolektorové polia
Solárny modul Vaillant auroFLOW exclusive VPM 60/2 S (objednávacie číslo výrobcu 0010015140) je výkonovo najsilnejší člen radu integrovaných solárnych nabíjacích staníc auroFLOW exclusive pre tlakové (glykolové) solárne systémy. Zatiaľ čo menší model VPM 20/2 S pokrýva bežné rodinné domy s kolektorovým poľom do 20 m², tento výkonový variant je určený pre rozsiahlejšie kolektorové polia s plochou približne od 20 do 60 m² plochých solárnych kolektorov auroTHERM – teda predovšetkým pre bytové domy, penzióny, prevádzkové budovy alebo väčšie rodinné domy s vyššou spotrebou teplej vody a väčšou plochou strechy vhodnou na osadenie solárnych kolektorov.
Rovnako ako menší model, aj VPM 60/2 S integruje do jedného kompaktného celku všetky komponenty potrebné na prevádzku solárneho okruhu – solárne čerpadlo, doskový výmenník tepla, diferenčný regulátor s displejom, poistnú skupinu aj prepínací ventil – čím zjednodušuje projektovanie aj montáž rozsiahlejších solárnych sústav, ktoré by inak vyžadovali zostavenie mnohých samostatných komponentov na mieru.
Výkonovo dimenzovaný pre väčšie kolektorové polia
Vyššia kapacita modulu VPM 60/2 S sa premieta predovšetkým do výkonnejšieho solárneho obehového čerpadla a výkonnejšieho doskového výmenníka tepla, ktoré dokážu spracovať väčší objem teplonosnej kvapaliny prechádzajúcej z rozsiahlejšieho kolektorového poľa. To umožňuje efektívne využiť aj vysoký solárny zisk v letných mesiacoch pri veľkých kolektorových zostavách, kedy menší modul by predstavoval hydraulické obmedzenie (tzv. „hrdlo") celého systému a časť potenciálneho solárneho zisku by sa nevyužila.
Rovnako ako pri menšom modeli, aj tu diferenčná regulácia priebežne porovnáva teplotu na kolektoroch a v akumulačnom zásobníku a spúšťa čerpadlo iba vtedy, keď je táto teplotná diferencia dostatočná na efektívny prenos tepla, čím sa maximalizuje solárny zisk a minimalizuje zbytočná prevádzka čerpadla.

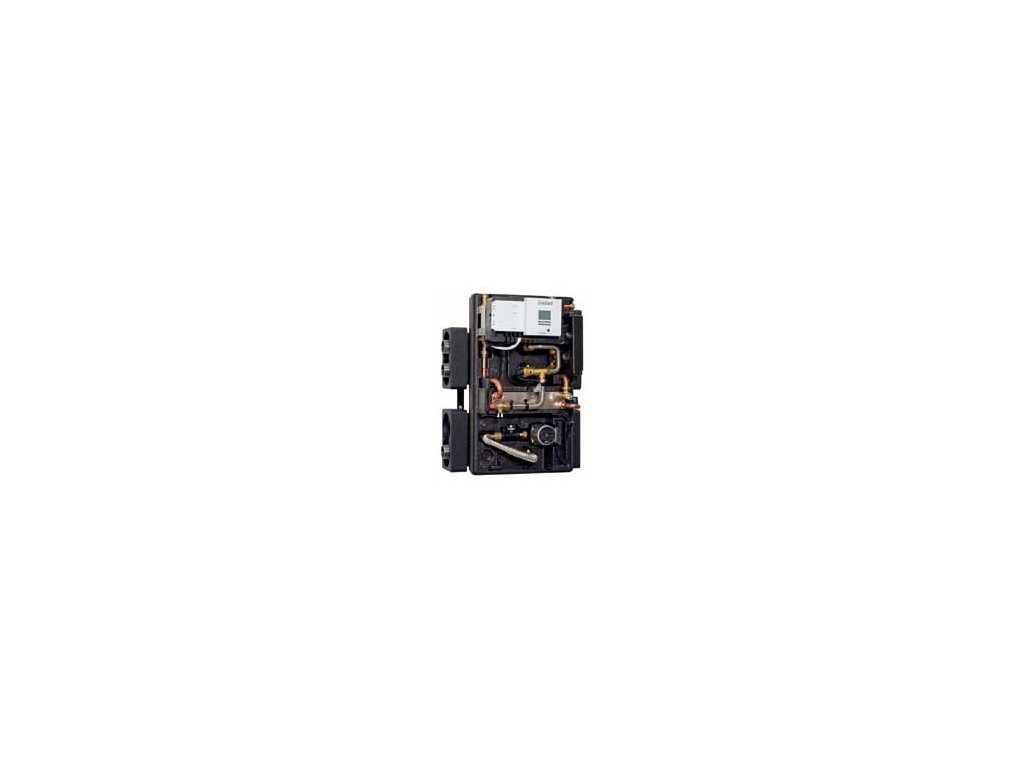

Integrované komponenty
- Výkonné solárne obehové čerpadlo s elektronicky riadenými otáčkami, dimenzované na väčší prietok teplonosnej kvapaliny.
- Doskový výmenník tepla s vyššou prenosovou kapacitou zodpovedajúcou väčšej ploche kolektorov.
- Integrovaný diferenčný solárny regulátor s osvetleným grafickým displejom zobrazujúcim solárny zisk a prevádzkové teploty.
- Poistná skupina s manometrom a plniacim/vypúšťacím ventilom pre solárny okruh.
- Integrovaný trojcestný prepínací ventil umožňujúci kaskádové zapojenie viacerých modulov.
- Teplotné a prietokové snímače pre presné meranie solárneho zisku a diagnostiku.
Montáž a inštalačné možnosti
Modul VPM 60/2 S je možné namontovať priamo na akumulačný zásobník (typicky väčší model radu allSTOR exclusive) systémom rýchlospojok, alebo samostatne na stenu s prepojením potrubím k zásobníku – táto možnosť sa pri väčších inštaláciách využíva pomerne často, keďže veľké akumulačné nádrže bývajú súčasťou samostatnej technickej miestnosti a modul môže byť vhodnejšie umiestnený mimo priameho kontaktu so zásobníkom z priestorových alebo servisných dôvodov. Súčasťou dodávky je napájací kábel, sada adaptérov s tesniacimi krúžkami pre pripojenie k zásobníku a tesnenia pre solárny okruh.
Kaskádové zapojenie pre veľké solárne polia
Pri kolektorových poliach presahujúcich kapacitu jedného modulu VPM 60/2 S, alebo pri rozdelení veľkej strešnej plochy na viacero samostatne orientovaných vetiev kolektorov (napríklad východná a západná strana strechy), je možné až dva moduly auroFLOW exclusive zapojiť do kaskády pomocou integrovaného trojcestného ventilu, čím je možné pokryť solárne polia s celkovou plochou až do 120 m².
Technické charakteristiky
| Objednávacie číslo výrobcu | 0010015140 |
| Model | auroFLOW exclusive VPM 60/2 S |
| Typ zariadenia | Výkonová solárna nabíjacia stanica pre tlakový solárny okruh |
| Odporúčaná plocha kolektorov | cca 20 – 60 m² plochých kolektorov auroTHERM (až 120 m² pri kaskáde 2 modulov) |
| Napájacie napätie | 230 V / 50 Hz |
| Regulácia | Integrovaný diferenčný solárny regulátor s osvetleným displejom |
| Výmenník tepla | Doskový, vyššia prenosová kapacita pre väčšie kolektorové polia |
| Čerpadlo | Výkonné solárne obehové čerpadlo s elektronickou reguláciou otáčok |
| Poistná skupina | Integrovaná, s manometrom a plniacim/vypúšťacím ventilom |
| Prepínanie okruhu | Integrovaný trojcestný ventil pre kaskádovú prevádzku (max. 2 moduly) |
| Komunikačné rozhranie | eBUS |
| Spôsob montáže | Priama montáž na akumulačný zásobník alebo nástenná montáž |
| Obsah dodávky | Modul, napájací kábel, sada adaptérov na zásobník s tesneniami, tesnenia pre solárny okruh, návod |
| Odporúčané využitie | Bytové domy, penzióny, prevádzkové budovy, väčšie rodinné domy s veľkou plochou kolektorov |
| Značka | Vaillant |
| Krajina pôvodu | Nemecko (Vaillant Group) |
| Záruka | 2 roky |
Kompatibilita a odporúčaná zostava
Modul auroFLOW exclusive VPM 60/2 S sa najčastejšie kombinuje s väčšími akumulačnými zásobníkmi radu allSTOR exclusive s objemom rádovo v stovkách až tisíckach litrov, solárnymi kolektormi auroTHERM a v prípade potreby prípravy teplej vody prietokovým spôsobom aj s výkonným čerstvovodným modulom aguaFLOW exclusive VPM 40/45/2 W, prípadne s viacerými takýmito modulmi v kaskáde. Systémový regulátor Vaillant potom cez zbernicu eBUS koordinuje spoluprácu solárneho zisku, dohrevu zo zdroja tepla (kotol, tepelné čerpadlo) a distribúcie teplej vody v rámci celého objektu.
Výhody pre väčšie a komerčné inštalácie
- Efektívne využitie veľkej plochy kolektorov – výkonovo dimenzované komponenty nepredstavujú hydraulické obmedzenie systému ani pri vysokom solárnom zisku.
- Zjednodušené projektovanie – jeden integrovaný modul nahrádza množstvo samostatne dimenzovaných komponentov, čo je výhodné najmä pri väčších a komplexnejších projektoch.
- Škálovateľnosť do 120 m² – možnosť kaskádového zapojenia dvoch modulov pokrýva aj veľmi veľké kolektorové polia.
- Prehľadná diagnostika a monitoring – dôležité najmä pri komerčných inštaláciách, kde sa sleduje návratnosť investície do solárneho systému.
Montážne odporúčania
Vzhľadom na väčší rozsah kolektorového poľa a vyšší objem teplonosnej kvapaliny v okruhu je pri návrhu systému s modulom VPM 60/2 S dôležité venovať zvýšenú pozornosť správnemu dimenzovaniu potrubných rozvodov medzi kolektormi a modulom (priemer potrubia, dĺžka trasy, tepelné straty), ako aj kapacite expanznej nádoby zodpovedajúcej objemu celého solárneho okruhu. Uvedenie do prevádzky, naplnenie okruhu teplonosnou kvapalinou a nastavenie regulácie musí vykonať kvalifikovaný technik so skúsenosťami s väčšími solárnymi inštaláciami.
Údržba
Pri väčších solárnych systémoch je pravidelná údržba o to dôležitejšia, keďže prípadná porucha alebo pokles účinnosti sa prejaví na väčšom objeme nevyužitej slnečnej energie. V rámci ročnej servisnej prehliadky sa kontroluje:
- tlak v solárnom okruhu a stav expanznej nádoby (pri väčších systémoch môže byť potrebná aj externá doplnková expanzná nádoba),
- koncentrácia a stav teplonosnej kvapaliny (glykol),
- funkčnosť poistnej skupiny a manometra,
- výkon a hlučnosť solárneho čerpadla,
- presnosť teplotných snímačov a zobrazovaného solárneho zisku,
- pri kaskádovom zapojení aj správne prepínanie medzi jednotlivými modulmi.
Prečo zvoliť tento výkonový model
Pre objekty s väčšou plochou strechy vhodnou na osadenie rozsiahlejšieho kolektorového poľa, alebo pre bytové domy a prevádzky s vysokou spotrebou teplej vody, kde je ekonomicky výhodné maximalizovať podiel solárnej energie na jej príprave, predstavuje auroFLOW exclusive VPM 60/2 S technicky vyspelé a výkonovo dostatočne dimenzované riešenie. Vďaka možnosti kaskádového rozšírenia je navyše možné systém v budúcnosti rozšíriť bez nutnosti kompletnej výmeny existujúceho zariadenia.
Časté otázky
Aký veľký objem akumulačného zásobníka potrebujem k tomuto modulu?
Presné dimenzovanie objemu zásobníka závisí od konkrétnej plochy kolektorov, orientácie strechy a spotreby teplej vody v objekte. Pri kolektorovom poli v rozsahu 20 – 60 m² sa spravidla používajú akumulačné zásobníky s objemom v rozsahu stoviek až tisícok litrov – presné dimenzovanie odporúčame prenechať projektantovi solárneho systému.
Môžem modul VPM 60/2 S použiť aj pre menšie kolektorové pole, napríklad 15 m²?
Modul je výkonovo optimalizovaný pre rozsah 20 – 60 m², pre menšie kolektorové polia je efektívnejšie použiť model VPM 20/2 S, ktorý je na tento rozsah dimenzovaný presnejšie a znamená aj nižšiu obstarávaciu cenu.
Ako veľké kolektorové pole pokryjem pri zapojení dvoch modulov do kaskády?
Kaskádovým zapojením dvoch modulov VPM 60/2 S je možné pokryť kolektorové pole s celkovou plochou až do približne 120 m², čo je vhodné napríklad pre väčšie bytové domy alebo komerčné objekty s vysokou spotrebou teplej vody.
Je tento modul vhodný aj na podporu vykurovania, nielen prípravu teplej vody?
Áno, pri vhodne dimenzovanom akumulačnom zásobníku a systéme vykurovania (napr. podlahové vykurovanie s nižšou teplotou vykurovacej vody) je možné solárny zisk využiť aj na čiastočnú podporu vykurovania, nielen na prípravu teplej úžitkovej vody.
Projektovanie väčších solárnych inštalácií s modulom VPM 60/2 S
Pri návrhu inštalácie s modulom VPM 60/2 S je potrebné venovať zvýšenú pozornosť viacerým aspektom, ktoré pri menších systémoch nemusia byť také kritické:
- Dimenzovanie potrubných trás – pri väčšom prietoku teplonosnej kvapaliny je nutné zvoliť dostatočný priemer potrubia medzi kolektormi a modulom, aby nevznikali neprimerané tlakové straty.
- Rozloženie kolektorového poľa – pri veľkých plochách kolektorov (blížiacich sa hornej hranici 60 m², prípadne pri kaskáde do 120 m²) je vhodné zvážiť rozdelenie poľa na viacero samostatne pripojených sekcií s vyváženým prietokom.
- Kapacita expanznej nádoby – objem teplonosnej kvapaliny vo veľkom solárnom okruhu si vyžaduje zodpovedajúco dimenzovanú (často doplnkovú externú) expanznú nádobu.
- Súčinnosť so zdrojom tepla – pri komerčných a bytových objektoch je vhodné systémovo naplánovať súčinnosť solárneho zisku s dohrevom kotlom alebo tepelným čerpadlom tak, aby sa maximalizoval podiel obnoviteľnej energie na celkovej spotrebe.
Návratnosť investície pri väčších solárnych systémoch
Pri objektoch s vysokou a relatívne stálou spotrebou teplej vody (bytové domy, ubytovacie zariadenia, prevádzky so sprchami) predstavuje veľké kolektorové pole v kombinácii s výkonovo dimenzovaným modulom VPM 60/2 S investíciu s reálnym potenciálom návratnosti prostredníctvom úspory nákladov na energiu potrebnú na ohrev vody zo zdroja tepla. Miera návratnosti závisí od konkrétnej lokality, orientácie strechy, spotrebného profilu objektu a aktuálnych cien energií, presný odhad je preto vhodné nechať spracovať špecializovanému projektantovi solárnych systémov.
Kombinácia s ďalšími zdrojmi tepla
Modul VPM 60/2 S je možné zapojiť do systému spolu s viacerými zdrojmi tepla súčasne – napríklad kaskádou kondenzačných kotlov ecoCRAFT pre pokrytie špičkovej potreby a solárnym ziskom cez tento modul pre pokrytie základnej potreby počas slnečných dní. Takéto hybridné riešenie umožňuje optimalizovať prevádzkové náklady aj emisnú stopu objektu, keďže zdroj tepla sa aktivuje iba vtedy, keď solárny zisk nepostačuje na pokrytie aktuálnej potreby.
Sezónne rozdiely vo výkone a plánovanie prevádzky
Solárny zisk modulu VPM 60/2 S sa v priebehu roka výrazne mení – kým v letných mesiacoch dokáže pri dostatočne veľkom kolektorovom poli pokryť prevažnú väčšinu, prípadne celú potrebu tepla na prípravu teplej vody, v zimných mesiacoch s krátkymi dňami a nízkym uhlom slnečného žiarenia klesá solárny zisk výrazne a systém sa opiera predovšetkým o dohrev zo zdroja tepla. Pri projektovaní je preto dôležité chápať modul auroFLOW exclusive ako doplnkový, energiu šetriaci zdroj tepla, nie ako náhradu za primárny zdroj (kotol, tepelné čerpadlo), ktorý musí byť dimenzovaný na pokrytie celej potreby aj bez slnečného žiarenia.
Monitoring a diaľkový dohľad
Vďaka komunikácii cez zbernicu eBUS a prepojeniu so systémovým regulátorom Vaillant je možné pri väčších inštaláciách (napríklad v správe bytových domov alebo komerčných objektov) sledovať prevádzkové údaje modulu aj na diaľku, čo umožňuje správcovi objektu alebo servisnej organizácii priebežne vyhodnocovať efektivitu solárneho systému a včas zachytiť prípadný pokles výkonu signalizujúci potrebu servisného zásahu, napríklad pokles tlaku v okruhu alebo zníženú účinnosť výmenníka.
Zhrnutie
Vaillant auroFLOW exclusive VPM 60/2 S je výkonovo najsilnejší integrovaný solárny modul rodiny auroFLOW exclusive, určený pre väčšie kolektorové polia a náročnejšie inštalácie v bytových domoch, penziónoch alebo prevádzkových budovách. Poskytuje efektívne, škálovateľné a technicky komplexné riešenie solárnej podpory prípravy teplej vody s možnosťou ďalšieho rozšírenia formou kaskády.
Dodatočné parametre
| Kategória: | Vaillant – ventily, izolácie a montážne sady |
|---|---|
| Záruka: | 2 roky |
| Model: | auroFLOW exclusive VPM 60/2 S |
| Objednávacie číslo výrobcu: | 0010015140 |
| Typ zariadenia: | Výkonová solárna nabíjacia stanica - tlakový systém |
| Odporúčaná plocha kolektorov: | 20 - 60 m² (do 120 m² v kaskáde) |
| Napájanie: | 230 V / 50 Hz |
| Regulácia: | Integrovaný diferenčný solárny regulátor s displejom |
| Výmenník tepla: | Doskový, vyššia kapacita |
| Poistná skupina: | Integrovaná, s manometrom |
| Prepínanie okruhu: | Integrovaný trojcestný ventil |
| Komunikácia: | eBUS |
| Kaskádová prevádzka: | Áno, max. 2 moduly |
| Značka: | Vaillant |
| Krajina pôvodu: | Nemecko |
| Záruka: | 2 roky |
