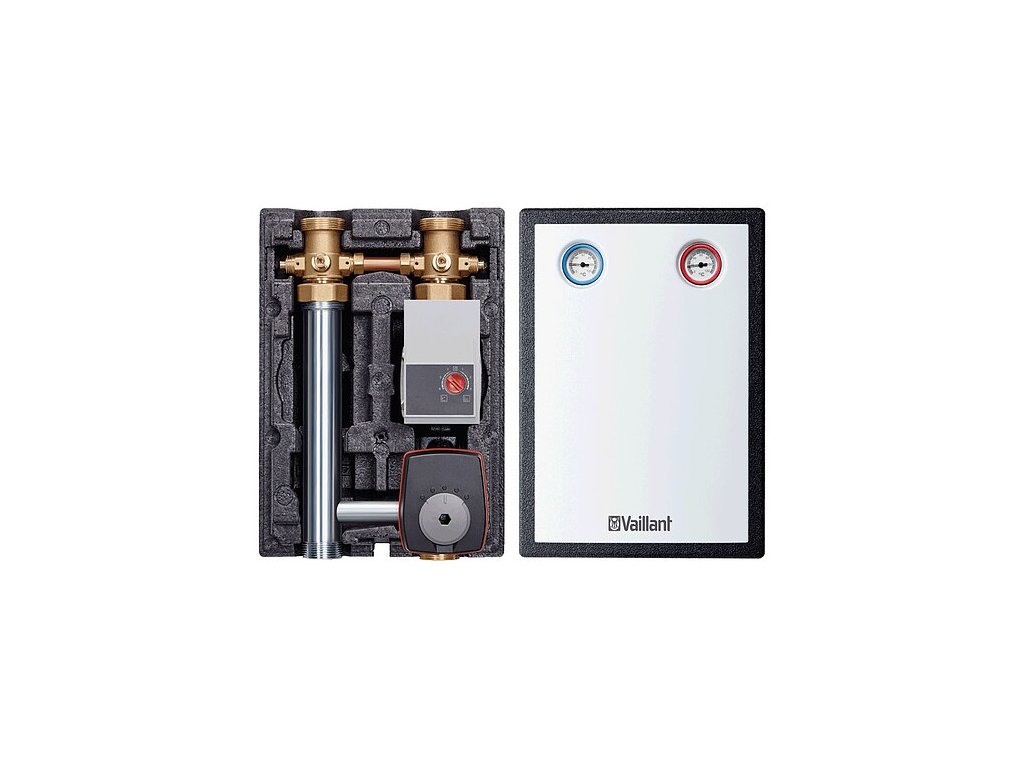

Vaillant čerpadlová skupina VDM 20 M zmiešavacia

Podrobný popis

Čerpadlová skupina Vaillant VDM 20 M zmiešavacia – presná regulácia teploty pre nižšoteplotné okruhy

Vaillant VDM 20 M zmiešavacia (objednávacie číslo 0020191813) je originálna čerpadlová skupina s trojcestným zmiešavacím ventilom, určená pre vykurovacie okruhy, ktoré potrebujú nižšiu a presne regulovanú teplotu vody než je teplota na výstupe z kotla – typicky podlahové kúrenie, nízkoteplotné radiátory alebo vzduchotechnické registre. Je súčasťou modulárneho radu čerpadlových skupín VDM, ktorý spolu s rozdeľovačmi a hydraulickými vyrovnávačmi tlakov (anuloidmi) Vaillant tvorí ucelený stavebnicový systém pre viacokruhové vykurovanie na kondenzačných kotloch ecoTEC plus, ecoTEC pro a ecoTEC exclusive.

Technické vyhotovenie a súčasti balenia

• Vysokoúčinné elektronické obehové čerpadlo triedy energetickej účinnosti A, 230 V, s automatickou reguláciou otáčok podľa prevádzkového režimu (konštantný alebo proporcionálny tlak)
• Trojcestný zmiešavací ventil s elektrickým servopohonom 230 V, pripojenie Rp 3/4˝, prietoková charakteristika Kv = 6,3 – ventil postupne primiešava studenšiu vratnú vodu z okruhu k teplejšej vode z kotlového okruhu (alebo naopak, podľa potreby chladenia), a tým udržiava nastavenú výstupnú teplotu do sekundárneho okruhu
• Dva kruhové teplomery pre okamžitú vizuálnu kontrolu teploty na prívode aj spiatočke
• Kompletná tvarovaná izolácia z EPP obopínajúca čerpadlo, ventil aj armatúry
• Uzatváracie guľové kohúty pre jednoduchú servisnú odstávku okruhu
• Montážny rozstup 120 mm, kompatibilný s rozdeľovačmi WHV a anuloidmi WH

Princíp činnosti zmiešavacej skupiny

Na rozdiel od priamej skupiny VDM 10, ktorá iba zabezpečuje obeh vody bez zmeny teploty, zmiešavacia skupina VDM 20 M aktívne reguluje teplotu vody vstupujúcej do sekundárneho okruhu. Servopohon trojcestného ventilu je riadený izbovým alebo ekvitermickým regulátorom (napríklad na základe vonkajšej teploty a nastavenej vykurovacej krivky), ktorý priebežne otvára alebo pritvára prívod horúcej vody z kotlového okruhu a súčasne primiešava vratnú (chladnejšiu) vodu zo samotného sekundárneho okruhu. Výsledkom je stabilná, plynulo regulovaná teplota na výstupe z čerpadlovej skupiny smerom do podlahového kúrenia alebo iného nízkoteplotného spotrebiča, nezávislá od momentálnej teploty na výstupe kotla. Táto regulácia je kľúčová najmä pre podlahové vykurovanie, kde je nutné dodržať maximálnu povrchovú teplotu podlahy (bežne 27 – 29 °C v obytných miestnostiach) a zároveň zabrániť poškodeniu citlivých podlahových krytín, ako je drevo alebo laminát, dlhodobým pôsobením príliš horúcej vody v potrubí.

Rp 3/4˝ a Kv = 6,3 – čo tieto parametre znamenajú v praxi

Hodnota Kv (prietokový súčiniteľ) vyjadruje, aký prietok vody v m³/h prejde ventilom pri tlakovej strate 1 bar a plnom otvorení. Kv = 6,3 pri pripojení Rp 3/4˝ radí VDM 20 M medzi skupiny pre stredne veľké nízkoteplotné okruhy – typicky do rozsahu bežných rodinných domov s jednou až dvomi vykurovacími zónami podlahového kúrenia alebo kombináciou podlahového kúrenia a nízkoteplotných radiátorov. Pre okruhy s vyššou požadovanou prietokovou kapacitou (väčšia vykurovaná plocha, viac paralelných zón napojených na jeden rozdeľovač) je vhodnejšia varianta VDM 25 M s pripojením Rp 1˝ a Kv = 8,0, ktorá zvládne vyšší prietok pri rovnakej tlakovej strate.

Montáž a uvedenie do prevádzky

Skupina sa pripája na rozdeľovač alebo anuloid Vaillant (WHV 35, WH 27/40/95/160) skrutkovým spojením s rozstupom 120 mm. Pri inštalácii je dôležité:

• Overiť smer prúdenia podľa označenia na tele čerpadla a ventilu
• Pripojiť servopohon trojcestného ventilu na výstup regulátora (izbový, ekvitermický alebo systémový regulátor kompatibilný s Vaillant, napr. sensoCOMFORT alebo sensoNET)
• Nastaviť vykurovaciu krivku a maximálnu výstupnú teplotu okruhu priamo v regulátore podľa typu spotrebiča (napr. obmedzenie na 40 – 45 °C pre podlahové kúrenie)
• Dôkladne odvzdušniť okruh po prvom naplnení, keďže vzduch v systéme spôsobuje hlučnosť čerpadla a nesprávnu funkciu zmiešavacieho ventilu
• Skontrolovať smer otáčania servopohonu ventilu pri prvom spustení – nesprávne zapojenie môže spôsobiť opačnú reguláciu (privretie namiesto otvorenia)

Kompatibilita a použitie v systéme

VDM 20 M je určená na spoluprácu s kondenzačnými kotlami Vaillant ecoTEC plus, ecoTEC pro a ecoTEC exclusive (vrátane novších modelov s technológiou IoniDetect) a s regulátormi radu sensoCOMFORT, sensoNET či multiMATIC. Montážny rozstup 120 mm umožňuje kombináciu s ďalšími skupinami VDM 10, VDM 25 M aj s rozdeľovačmi a anuloidmi radu WHV a WH do zostáv s dvoma až viacerými okruhmi. Pre zákazníkov, ktorí potrebujú kompletné riešenie dvojokruhového systému, ponúkame aj hotové zostavy VDM obsahujúce rozdeľovač s anuloidom a dve čerpadlové skupiny v jednom balení.

Údržba

Zmiešavacia skupina si vyžaduje mierne vyššiu pozornosť pri servise než priama skupina kvôli prítomnosti pohyblivého trojcestného ventilu:

• Raz ročne skontrolovať plynulý chod servopohonu (bez zadrhávania alebo nezvyčajných zvukov)
• Overiť tesnosť ventilu a spojov, najmä po prvej vykurovacej sezóne
• Skontrolovať funkčnosť čerpadla a v prípade letnej odstávky ho krátko spustiť, aby sa predišlo zablokovaniu rotora
• Sledovať teplomery – ak výstupná teplota nezodpovedá nastavenej krivke, môže ísť o poruchu servopohonu, snímača alebo regulátora
• Pri tvrdšej vode zvážiť inštaláciu zmäkčovacej patróny, ktorá chráni ventil aj čerpadlo pred usadeninami vodného kameňa

Prečo si vybrať originálnu skupinu Vaillant

Zmiešavacia skupina je zložitejší komponent než priama skupina, keďže zahŕňa aj mechanický ventil so servopohonom – práve tu sa najviac prejaví výhoda originálneho, výrobcom odladeného riešenia. Kv hodnota, autoritatívny pomer ventilu aj rýchlosť servopohonu sú navrhnuté tak, aby spolupracovali s regulačnou logikou kotlov a regulátorov Vaillant bez potreby dodatočného nastavovania alebo kompromisov. Biele teleso a jednotná izolácia zároveň zaručujú vizuálne zjednotenú inštaláciu, ktorá pôsobí profesionálne aj vo viditeľnej technickej miestnosti.

Rozšírenie systému v budúcnosti

Modulárna koncepcia rozstupu 120 mm umožňuje, aby ste vykurovací systém postupne rozširovali aj po rokoch od pôvodnej montáže – napríklad pri prístavbe, zmene dispozície alebo dodatočnej realizácii podlahového kúrenia v časti domu, kde bol pôvodne len radiátorový okruh. Stačí zvoliť rozdeľovač alebo anuloid s dostatočným počtom okruhov už pri prvotnej inštalácii, prípadne ponechať rezervné pripojovacie miesto, a doplniť ďalšiu čerpadlovú skupinu VDM 20 M, VDM 25 M alebo VDM 10 podľa aktuálnej potreby bez nutnosti zásahu do existujúcich okruhov.

Časté otázky

• Aký je rozdiel medzi VDM 20 M a VDM 25 M? VDM 20 M má pripojenie Rp 3/4˝ a Kv = 6,3, zatiaľ čo VDM 25 M má väčšie pripojenie Rp 1˝ a vyššiu prietokovú kapacitu Kv = 8,0. Voľba závisí od požadovaného prietoku okruhu – pre väčšie plochy podlahového kúrenia alebo viac zón odporúčame VDM 25 M.
• Môžem VDM 20 M použiť aj pre radiátorový okruh? Áno, zmiešavaciu skupinu je možné použiť aj pre radiátory, ak potrebujete nižšiu teplotu než má kotlový okruh, napríklad pri nízkoteplotných radiátoroch alebo pri oddelenej regulácii jednotlivých zón domu.
• Je potrebný samostatný regulátor pre riadenie servopohonu ventilu? Áno, servopohon trojcestného ventilu sa pripája na výstup izbového, ekvitermického alebo systémového regulátora, ktorý na základe nastavenej krivky riadi jeho polohu.
• Čo znamená hodnota Kv na ventile? Kv vyjadruje prietokový súčiniteľ ventilu – prietok v m³/h pri tlakovej strate 1 bar a plnom otvorení. Vyššia hodnota Kv znamená, že ventil zvládne väčší prietok pri rovnakej tlakovej strate.
• Potrebujem k tejto skupine samostatný rozdeľovač alebo anuloid? Áno, VDM 20 M je samostatná čerpadlová skupina bez vlastného rozdeľovača. Pre viacokruhový systém je potrebný rozdeľovač alebo anuloid, napríklad WHV 35, alebo kompletná zostava, ktorá tieto komponenty už obsahuje.
• Aká je záruka na tento produkt? Na čerpadlovú skupinu VDM 20 M zmiešavaciu poskytujeme štandardnú zákonnú záruku 2 roky odo dňa predaja.
• Dá sa VDM 20 M dodatočne domontovať k existujúcemu jednouokruhovému systému? Áno, pokiaľ je k dispozícii alebo sa doplní kompatibilný rozdeľovač či anuloid s rozstupom 120 mm, je možné čerpadlovú skupinu domontovať aj dodatočne bez zásahu do existujúceho kotlového okruhu.

Energetická úspora vďaka elektronickému čerpadlu triedy A

Podobne ako pri priamej skupine VDM 10, aj VDM 20 M využíva elektronicky riadené mokrobežné čerpadlo triedy energetickej účinnosti A. Pri zmiešavacích okruhoch je táto vlastnosť ešte výraznejšia, keďže prietok cez sekundárny okruh sa mení nielen v závislosti od termostatických hlavíc, ale aj od aktuálnej polohy trojcestného ventilu. Elektronické čerpadlo dokáže tieto zmeny plynule sledovať a prispôsobovať svoj výkon, čím sa minimalizuje zbytočná spotreba elektrickej energie aj hlučnosť systému v porovnaní so staršími nereguľovanými riešeniami.

Typické scenáre nasadenia

V praxi sa VDM 20 M najčastejšie nasadzuje v týchto situáciách:

• Podlahové kúrenie v jednej alebo viacerých miestnostiach rodinného domu, kombinované s radiátorovým okruhom napojeným cez priamu skupinu VDM 10
• Rekonštrukcia staršieho domu, kde sa dopĺňa nová nízkoteplotná vetva (podlahové kúrenie v prístavbe) k existujúcemu radiátorovému systému
• Vykurovanie bazénovej haly alebo zimnej záhrady, kde je potrebná nižšia a stabilná teplota vykurovacej vody
• Kombinácia s tepelným čerpadlom alebo solárnym systémom, kde zmiešavacia skupina reguluje teplotu vstupujúcu do nízkoteplotného distribučného systému

Prehľadová tabuľka – kedy zvoliť ktorý typ čerpadlovej skupiny VDM

Táto tabuľka slúži ako orientačná pomôcka pri návrhu systému – konečné dimenzovanie by malo vždy vychádzať z projektu vykurovania konkrétneho objektu, ktorý zohľadňuje tepelné straty budovy, plochu a typ jednotlivých vykurovacích okruhov.

Hlučnosť a komfort prevádzky

Jedným z častých dôvodov nespokojnosti s vykurovacím systémom je hlučnosť čerpadlových skupín, najmä ak je technická miestnosť situovaná blízko obytných priestorov (napríklad v byte alebo v menšom dome bez samostatnej kotolne). VDM 20 M rieši túto otázku na viacerých úrovniach: elektronické čerpadlo triedy A je výrazne tichšie než staršie mechanicky riadené jednotky, keďže sa vyhýba prevádzke pri zbytočne vysokých otáčkach proti čiastočne uzavretým termostatickým ventilom; kompletná izolácia z EPP navyše pôsobí aj ako akustický tlmič, ktorý znižuje prenos vibrácií a hluku do okolia. Servopohon trojcestného ventilu pracuje plynulo bez skokových pohybov, čo eliminuje typické „klepanie" spájané s lacnejšími alebo staršími zmiešavacími ventilmi.

Vplyv na životnosť vykurovacieho systému

Presná regulácia teploty pomocou zmiešavacej skupiny má priamy vplyv aj na životnosť samotného podlahového kúrenia či nízkoteplotných rozvodov. Neregulovaný alebo zle nastavený systém, ktorý opakovane privádza do potrubia príliš horúcu vodu, urýchľuje starnutie plastových rúrok (najmä typu PE-RT alebo PEX bez kyslíkovej bariéry) a zvyšuje riziko difúzie kyslíka do systému, čo následne prispieva ku korózii oceľových častí (napríklad výmenníka kotla). Správne dimenzovaná a nastavená zmiešavacia skupina VDM 20 M túto záťaž eliminuje a predlžuje tak životnosť celého systému vrátane samotného kotla.

Doplnkové informácie k objednávaniu

Pri objednávaní čerpadlovej skupiny VDM 20 M odporúčame zároveň zvážiť, či váš systém už má nainštalovaný kompatibilný rozdeľovač alebo hydraulický vyrovnávač tlakov (anuloid) s rozstupom 120 mm. Ak nie, atria.sk ponúka v rámci rovnakej produktovej rodiny aj samostatné rozdeľovače (napr. WHV 35), samostatné anuloidy (rad WH), ako aj kompletné hotové zostavy kombinujúce rozdeľovač a dve čerpadlové skupiny v jednom balení – tie sú vhodné najmä pri budovaní nového systému od základov, keďže zaručujú vzájomnú kompatibilitu všetkých komponentov a spravidla vychádzajú cenovo výhodnejšie než nákup jednotlivých dielov samostatne.

Poznámka: dimenzovanie počtu a typu čerpadlových skupín odporúčame vždy konzultovať s projektantom alebo skúseným montážnym technikom, ktorý zohľadní tepelné straty budovy, plochu jednotlivých zón aj dĺžku potrubných rozvodov.
