Vaillant čerpadlová skupina VDM 25 M zmiešavacia
Kód: 0020191788Podrobný popis

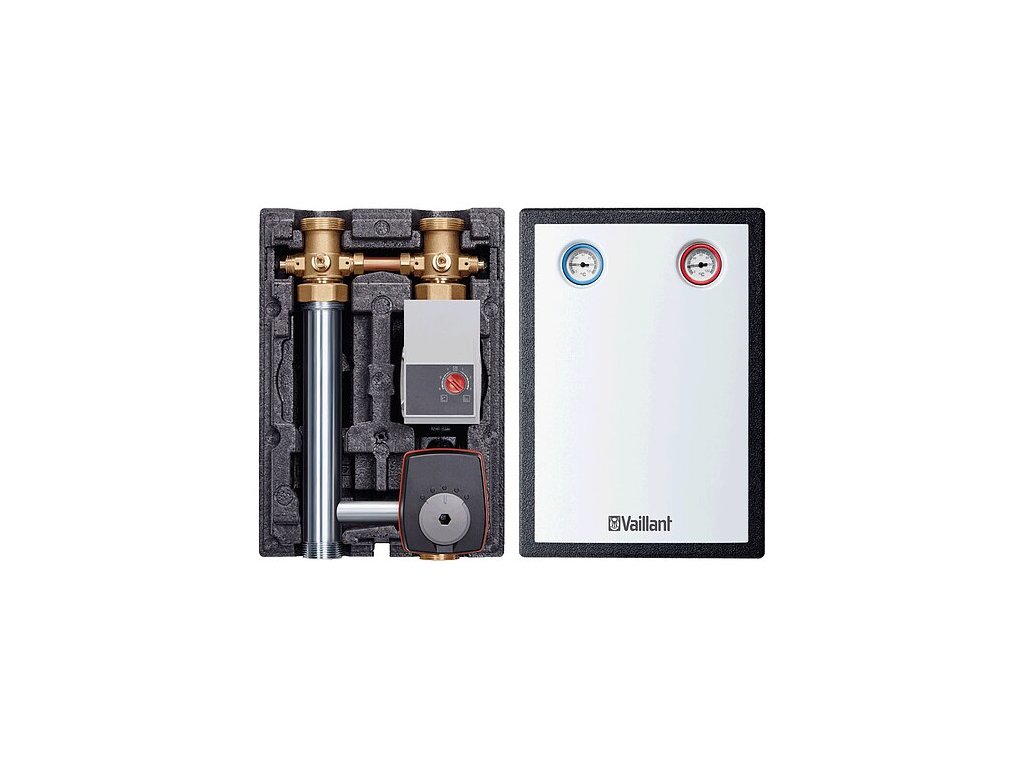

Čerpadlová skupina Vaillant VDM 25 M zmiešavacia – vyšší prietok pre náročnejšie nízkoteplotné okruhy
Vaillant VDM 25 M zmiešavacia (objednávacie číslo 0020191788) je originálna zmiešavacia čerpadlová skupina z radu VDM, určená pre vykurovacie okruhy s vyšším nárokom na prietok než pri základnej variante VDM 20 M. Vďaka väčšiemu pripojeniu trojcestného zmiešavacieho ventilu Rp 1˝ a vyššej prietokovej kapacite Kv = 8,0 je vhodná najmä pre rozsiahlejšie plochy podlahového kúrenia, viac paralelne napojených zón na jednom rozdeľovači, alebo pre objekty s vyššou tepelnou stratou, kde je potrebný väčší objem obehovej vody pri zachovaní nízkej a presne regulovanej teploty.
Technické vyhotovenie a súčasti balenia
- Vysokoúčinné elektronické obehové čerpadlo triedy energetickej účinnosti A, napájanie 230 V, s automatickou reguláciou otáčok (konštantný alebo proporcionálny tlak podľa zvoleného režimu)
- Trojcestný zmiešavací ventil s elektrickým servopohonom, pripojenie Rp 1˝, prietoková charakteristika Kv = 8,0
- Dva kruhové teplomery na prívode aj spiatočke pre okamžitú vizuálnu kontrolu prevádzkových teplôt
- Kompletná tvarovaná tepelná izolácia z EPP prekrývajúca všetky komponenty vrátane armatúr
- Uzatváracie guľové kohúty pre servisnú odstávku bez nutnosti vypustenia celého systému
- Montážny rozstup 120 mm, kompatibilný s rozdeľovačmi WHV a anuloidmi WH
Prečo zvoliť práve variantu s väčším pripojením
Pri návrhu viacokruhového vykurovacieho systému je jedným z kľúčových parametrov objemový prietok, ktorý musí byť daný okruh schopný dopraviť bez nadmernej tlakovej straty. Kým VDM 20 M s pripojením Rp 3/4˝ a Kv 6,3 vyhovuje väčšine bežných rodinných domov s jednou alebo dvomi menšími zónami, VDM 25 M so svetlejším pripojením Rp 1˝ a vyššou hodnotou Kv 8,0 zvládne bez problémov aj:
- Podlahové kúrenie na väčšej ploche (typicky nad 100 – 150 m² vykurovanej plochy v rámci jedného okruhu)
- Viac paralelne pripojených vetiev podlahového kúrenia napájaných z jedného rozdeľovača
- Objekty s vyššou tepelnou stratou, kde je potrebný väčší prietok vykurovacej vody pri zachovaní nízkeho teplotného spádu
- Kombinované systémy, kde okrem podlahového kúrenia dopĺňa aj vykurovacie registre vzduchotechniky s vyššími nárokmi na výkon
Voľba správneho typu skupiny už vo fáze projektu šetrí náklady aj energiu do budúcnosti – poddimenzovaná skupina s nízkym Kv by pri väčšom okruhu spôsobovala nadmernú tlakovú stratu, hlučnosť a neschopnosť dodať dostatočný prietok pri nízkej teplote, čo by regulátor kompenzoval zvyšovaním teploty vody, a tým aj energetickej náročnosti systému.
Princíp regulácie teploty
Podobne ako pri VDM 20 M, aj VDM 25 M reguluje teplotu vody vstupujúcej do sekundárneho (nízkoteplotného) okruhu pomocou trojcestného zmiešavacieho ventilu ovládaného servopohonom. Regulátor (izbový, ekvitermický alebo systémový, napríklad sensoCOMFORT či multiMATIC) na základe nastavenej vykurovacej krivky a aktuálnej vonkajšej alebo priestorovej teploty riadi polohu ventilu, ktorý postupne primiešava chladnejšiu vratnú vodu zo sekundárneho okruhu k teplejšej vode z kotlového okruhu (prípadne z rozdeľovača alebo anuloidu). Výsledná teplota na výstupe zo skupiny smerom do podlahového kúrenia alebo iného nízkoteplotného spotrebiča je tak nezávislá od momentálnej teploty kotlového okruhu a zostáva v bezpečnom, komfortnom aj energeticky efektívnom rozsahu.
Montáž a uvedenie do prevádzky
Skupina sa pripája na rozdeľovač alebo anuloid Vaillant (napr. WHV 35, WH 40, WH 95, WH 160) skrutkovým spojením s rozstupom 120 mm. Odporúčaný postup pri montáži:
- Skontrolovať smer prúdenia podľa označenia na tele čerpadla a ventilu
- Zapojiť servopohon trojcestného ventilu na výstup regulátora a overiť správny smer regulácie pri prvom spustení
- Nastaviť maximálnu výstupnú teplotu a vykurovaciu krivku okruhu v regulátore podľa typu spotrebiča (typicky 35 – 45 °C pre podlahové kúrenie)
- Dôkladne odvzdušniť celý okruh po naplnení systému, keďže zvyškový vzduch spôsobuje hlučnosť čerpadla a nesprávnu funkciu regulácie
- Pri väčších okruhoch s viacerými vetvami skontrolovať aj vyváženie prietokov na jednotlivých vetvách rozdeľovača (hydraulické vyváženie), aby nedochádzalo k nerovnomernému vykurovaniu jednotlivých zón
Kompatibilita
VDM 25 M je určená na spoluprácu s kondenzačnými kotlami Vaillant ecoTEC plus, ecoTEC pro a ecoTEC exclusive vrátane novších modelov s technológiou IoniDetect, ako aj s regulátormi radu sensoCOMFORT, sensoNET a multiMATIC. Montážny rozstup 120 mm zaručuje kompatibilitu s ďalšími čerpadlovými skupinami radu VDM (VDM 10, VDM 20 M) aj s rozdeľovačmi a anuloidmi radu WHV a WH, čo umožňuje voľnú kombináciu okruhov s rôznymi nárokmi na teplotu a prietok v rámci jedného systému.
Údržba
- Raz ročne, ideálne pred vykurovacou sezónou, skontrolovať plynulý chod servopohonu ventilu aj samotného čerpadla
- Overiť tesnosť skrutkových spojov a ventilu, najmä po prvom vykurovacom cykle
- Sledovať teplomery – nezvyčajný rozdiel medzi nastavenou a skutočnou teplotou môže signalizovať poruchu servopohonu, snímača alebo nesprávne hydraulické vyváženie okruhu
- Pri tvrdšej vode zvážiť zmäkčovaciu patrónu, ktorá chráni ventil, čerpadlo aj výmenník kotla pred usadeninami
- V prípade letnej odstávky krátko spustiť čerpadlo, aby sa predišlo zablokovaniu rotora usadeninami
Prečo si vybrať originálne riešenie Vaillant
Pri väčších a náročnejších okruhoch, kde VDM 25 M nachádza svoje uplatnenie, je dôležitosť vzájomnej kompatibility komponentov ešte výraznejšia než pri menších systémoch. Nesprávne dimenzovaný alebo nekompatibilný ventil z iného zdroja môže spôsobiť nedostatočnú reguláciu, zvýšenú hlučnosť alebo skrátenú životnosť komponentov. Originálna skupina Vaillant garantuje, že Kv hodnota ventilu, výkonová krivka čerpadla aj mechanické rozmery zodpovedajú špecifikáciám celého systému, vrátane spolupráce s regulátormi a kotlami rovnakej značky.
Typické chyby pri výbere prietokovej kapacity
Zo skúsenosti montážnych firiem sa najčastejšie chybne podceňuje práve dimenzovanie prietokovej kapacity zmiešavacej skupiny pri rozsiahlejších podlahových systémoch. Ak sa na jeden rozdeľovač napojí viacero vetiev s celkovým súčtom prietokov presahujúcim kapacitu zvolenej skupiny, dochádza k nasledujúcim problémom:
- Zvýšená tlaková strata v systéme, ktorá si vyžaduje vyšší výkon obehového čerpadla a tým aj vyššiu spotrebu elektrickej energie
- Nerovnomerné rozloženie prietoku medzi jednotlivými vetvami rozdeľovača, čo sa prejaví nerovnomerným vykurovaním jednotlivých miestností alebo zón
- Zvýšená hlučnosť systému spôsobená prúdením vody cez príliš úzke prierezy armatúr
- Skrátená životnosť servopohonu ventilu, ktorý musí pracovať proti vyššiemu odporu, než na aký bol navrhnutý
Práve preto atria.sk odporúča pri výbere medzi VDM 20 M a VDM 25 M vychádzať z reálneho projektu vykurovania, ktorý zohľadňuje súčet prietokov všetkých pripojených vetiev, nie iba orientačný odhad podľa plochy objektu.
Súvis s celkovou koncepciou vykurovacieho systému
Čerpadlová skupina VDM 25 M je súčasťou širšej stavebnice čerpadlových skupín, rozdeľovačov a hydraulických vyrovnávačov tlakov Vaillant, ktorá umožňuje zostaviť vykurovací systém presne na mieru danému objektu. V praxi sa táto skupina často kombinuje s hydraulickým vyrovnávačom tlakov (anuloidom) radu WH, ktorý hydraulicky oddeľuje kotlový okruh od sekundárnych okruhov a zabezpečuje, že zmeny prietoku na strane vykurovania neovplyvňujú činnosť kotla. Pri systémoch s vyššími nárokmi na prietok, kde sa využíva práve VDM 25 M, je vhodné zvoliť aj anuloid s dostatočnou prietokovou kapacitou, napríklad WH 95 s prietokom 8,3 m³/h namiesto základného WH 40 s prietokom 3,5 m³/h. Pri ešte väčších objektoch s bytovým alebo prevádzkovým charakterom je k dispozícii aj najvýkonnejší anuloid WH 160 s prietokom 12 m³/h a pripojením DN 65, ktorý zvládne súčasnú prevádzku viacerých čerpadlových skupín VDM 25 M na jednom rozvode bez rizika hydraulického preťaženia.
Časté otázky
- Kedy zvoliť VDM 25 M namiesto VDM 20 M? VDM 25 M s pripojením Rp 1˝ a Kv 8,0 zvoľte pri väčších plochách podlahového kúrenia, viacerých paralelných zónach na jednom rozdeľovači, alebo pri vyššej tepelnej strate objektu, kde je potrebný väčší prietok vykurovacej vody.
- Je možné kombinovať VDM 25 M s menšou skupinou VDM 20 M v jednom systéme? Áno, obe varianty majú rovnaký montážny rozstup 120 mm a je možné ich voľne kombinovať podľa potreby jednotlivých okruhov v rámci toho istého rozdeľovača alebo anuloidu.
- Ovplyvňuje väčšie pripojenie ventilu presnosť regulácie teploty? Nie, presnosť regulácie závisí najmä od kvality servopohonu a regulátora, nie od svetlosti pripojenia. Väčšie pripojenie iba umožňuje vyšší prietok pri rovnakej tlakovej strate.
- Potrebujem k tejto skupine samostatný rozdeľovač alebo anuloid? Áno, VDM 25 M je samostatná čerpadlová skupina bez vlastného rozdeľovača. Pre viacokruhový systém je potrebný rozdeľovač alebo anuloid, napríklad WHV 35, prípadne kompletná hotová zostava.
- Aký servisný interval sa odporúča pre trojcestný ventil? Odporúčame ročnú vizuálnu a funkčnú kontrolu v rámci bežnej servisnej prehliadky vykurovacieho systému, spravidla vykonávanú spolu s kontrolou kotla.
- Aká je záruka na tento produkt? Na čerpadlovú skupinu VDM 25 M zmiešavaciu poskytujeme štandardnú zákonnú záruku 2 roky odo dňa predaja.
Prehľadová tabuľka – porovnanie zmiešavacích skupín VDM
| Parameter | VDM 20 M | VDM 25 M |
|---|---|---|
| Pripojenie ventilu | Rp 3/4˝ | Rp 1˝ |
| Prietokový súčiniteľ Kv | 6,3 | 8,0 |
| Odporúčané použitie | menšie a stredné okruhy | väčšie plochy, viac zón, vyššia tepelná strata |
| Rozstup montáže | 120 mm | 120 mm |
| Trieda čerpadla | A (elektronicky riadené) | A (elektronicky riadené) |
Energetická efektívnosť a dlhodobá prevádzka
Rovnako ako ostatné skupiny radu VDM, aj VDM 25 M využíva mokrobežné elektronické obehové čerpadlo triedy A s automatickou reguláciou otáčok. Pri väčších okruhoch, pre ktoré je táto skupina určená, sa úspora oproti staršiemu nereguľovanému riešeniu prejaví ešte výraznejšie, keďže rozdiel v spotrebe medzi konštantnou prevádzkou na plný výkon a plynulo regulovanou prevádzkou narastá s veľkosťou a variabilitou zaťaženia okruhu. Pri viaczónovom podlahovom kúrení, kde sa jednotlivé zóny postupne uzatvárajú termostatickými hlavicami alebo priestorovými termostatmi, dokáže elektronické čerpadlo plynule znižovať výkon a šetriť tak elektrickú energiu bez straty komfortu vykurovania.
Materiálové vyhotovenie a odolnosť
Telesá čerpadlových skupín VDM sú vyrobené z odolného mosadzného odliatku odolného voči tlaku a teplotám bežným vo vykurovacích systémoch, s povrchovou úpravou zabraňujúcou korózii. Tepelná izolácia z tvarovaného expandovaného polypropylénu (EPP) nielen znižuje tepelné straty, ale vďaka svojej uzavretej bunkovej štruktúre odoláva aj prípadnej vlhkosti a kondenzácii, ktorá by mohla vznikať na chladnejších úsekoch potrubia pri nízkoteplotných okruhoch. Kruhové teplomery s kovovým puzdrom a čitateľnou stupnicou zostávajú funkčné a presné aj po dlhoročnej prevádzke bez potreby kalibrácie.
Rozmerová kompatibilita s existujúcimi inštaláciami
Montážny rozstup 120 mm, ktorý VDM 25 M zdieľa s celým radom čerpadlových skupín, rozdeľovačov a anuloidov Vaillant, je zároveň bežným priemyselným štandardom používaným aj u ďalších výrobcov rýchlomontážnych systémov (napríklad systémy typu Meibes alebo im podobné). Vďaka tomu je vo väčšine prípadov možné túto skupinu domontovať aj do existujúcej inštalácie s kompatibilným rozstupom, hoci odporúčame vždy pred objednávkou overiť zhodu typu skrutkového spojenia a svetlosti pripojenia s technikom, ktorý realizáciu vykonáva.
Odporúčania pre projektantov a montážne firmy
Pri návrhu systému s VDM 25 M odporúčame overiť súčet prietokov všetkých pripojených vetiev rozdeľovača a porovnať ho s kapacitou zvoleného anuloidu alebo hydraulického vyrovnávača tlakov (napríklad WH 40 s prietokom 3,5 m³/h alebo WH 95 s prietokom 8,3 m³/h), aby nedochádzalo k hydraulickému preťaženiu a nesprávnej funkcii jednotlivých okruhov. Pri väčších systémoch s viacerými zmiešavacími skupinami odporúčame tiež zvážiť inštaláciu diferenčného regulačného ventilu alebo vyváženie prietokov na jednotlivých vetvách, aby bola zaručená rovnomerná distribúcia tepla do všetkých pripojených priestorov.
Dodatočné parametre
| Kategória: | Vaillant – čerpadlové skupiny a príslušenstvo |
|---|---|
| Záruka: | 2 roky |
| Typ produktu: | Zmiešavacia čerpadlová skupina |
| Trieda účinnosti čerpadla: | A (elektronicky riadené) |
| Napájanie: | 230 V |
| Pripojenie trojcestného ventilu: | Rp 1˝ |
| Prietokový súčiniteľ Kv: | 8,0 |
| Montážny rozstup: | 120 mm |
| Vybavenie: | 2× kruhový teplomer, tepelná izolácia, guľové kohúty |
| Značka: | Vaillant |
| Krajina pôvodu: | Nemecko |
| Záruka: | 2 roky |
