Vaillant chladiace potrubie 1/2" - návin 25 m
Kód: 0020250312Podrobný popis

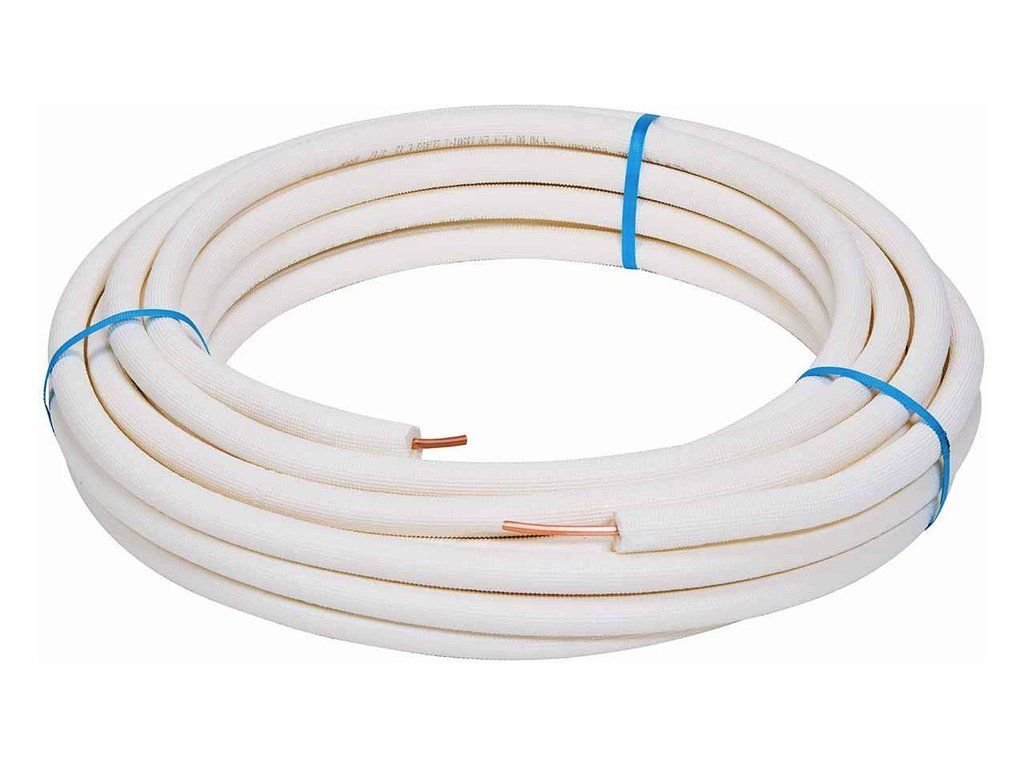

Vaillant chladivová rúrka 25 m (1/2") – izolované medené potrubie pre klimatizácie climaVAIR
Vaillant chladivová rúrka 25 m (1/2") je originálne izolované medené potrubie určené na prepojenie vonkajšej a vnútornej jednotky klimatizácie z radov climaVAIR pro (monosplit) aj climaVAIR multi (multisplit). Ide o predizolovaný pár medených rúrok (rozvod kvapaliny aj plynu chladiva) v tepelnoizolačnom obale, dodávaný ako 25-metrová návinová cievka s menovitým priemerom 1/2" (12,7 mm), pripravená na priame naťahovanie na stavbe bez nutnosti dokupovať samostatnú izoláciu. Tento produkt je súčasťou širšej rady chladivových potrubí Vaillant, ktoré sú v ponuke atria.sk dostupné v priemeroch 1/4", 3/8", 1/2" a 5/8" a v dĺžkach 10 alebo 25 metrov, takže si viete zvoliť presne tú kombináciu priemeru a dĺžky, akú vyžaduje konkrétna inštalácia.
Na čo sa toto potrubie používa
Chladivové potrubie je jednou z kľúčových súčastí každej split klimatizácie (monosplit aj multisplit) – prepája vonkajšiu jednotku (kompresor, kondenzátor) s vnútornou jednotkou (výparník) a vedie chladivo medzi oboma časťami systému v uzavretom okruhu. Priemer 1/2" (12,7 mm) sa v praxi najčastejšie využíva ako rozvod plynovej (sacej) vetvy pri stredných a väčších výkonových triedach klimatizácií – napríklad pri monosplitových jednotkách radu climaVAIR pro s výkonom približne 5,0-7,0 kW (modely VAIB1-050WNO a VAIB1-065WNO dostupné v našej ponuke), alebo ako súčasť hlavného rozvodu pri niektorých konfiguráciách multisplitových systémov climaVAIR multi s vonkajšou jednotkou radu VAM1. Presný potrebný priemer potrubia (kvapalinová aj plynová vetva) sa líši podľa konkrétneho modelu a dĺžky trasy – odporúčame vychádzať z montážneho návodu daného modelu klimatizácie alebo konzultácie s realizačnou firmou, ktorá potrubie naťahuje.
25-metrová dĺžka cievky pokrýva aj náročnejšie inštalácie s dlhšou trasou medzi vonkajšou a vnútornou jednotkou (napríklad pri umiestnení vonkajšej jednotky na streche viacpodlažnej budovy, alebo pri vedení potrubia cez viacero miestností k vzdialenejšej vnútornej jednotke), keďže väčšina modelov climaVAIR pro/multi umožňuje maximálnu dĺžku chladivového potrubia 15-25 metrov v závislosti od konkrétneho modelu. Kratšie 10-metrové balenie (dostupné tiež samostatne v našej ponuke) postačuje pri bežných bytových inštaláciách, kde je vonkajšia jednotka na balkóne alebo fasáde v bezprostrednej blízkosti izby s vnútornou jednotkou.
Konštrukcia a materiál
Potrubie je vyrobené z medi v kvalite určenej pre chladiarenské a klimatizačné aplikácie (tzv. ACR medené rúrky), ktorá je zvnútra čistená a zbavená oxidov, aby sa zabránilo kontaminácii chladiaceho okruhu nečistotami. Rúrky sú dodávané v návinovej (cievkovej) forme, čo umožňuje jednoduchšiu manipuláciu a ohýbanie priamo na stavbe bez potreby rezania na kratšie rovné kusy pri bežných inštaláciách. Vonkajší povrch potrubia je opatrený tepelnoizolačným obalom (typicky na báze syntetického kaučuku alebo speneného polyetylénu), ktorý zabraňuje kondenzácii vlhkosti na potrubí a minimalizuje tepelné straty/zisky pri prenose chladiva medzi jednotkami – bez kvalitnej izolácie by dochádzalo k výraznému poklesu účinnosti systému a k tvorbe kondenzátu (a následne aj plesní) na povrchu rúrok vedených napríklad v podhľade alebo v stene.
Pri montáži je dôležité dbať na to, aby izolácia pokrývala potrubie súvisle po celej dĺžke trasy vrátane spojov a prechodov cez konštrukcie, keďže aj krátky nekrytý úsek môže spôsobiť lokálnu kondenzáciu vlhkosti. Pri vedení potrubia von z budovy (napríklad cez fasádu k vonkajšej jednotke) je vhodné dodatočne chrániť izoláciu pred UV žiarením a mechanickým poškodením plastovou lištou alebo krycím profilom, ktorý zároveň skryje potrubie z estetického hľadiska.
Montáž a inštalácia
Montáž chladivového potrubia patrí medzi činnosti, ktoré smie vykonávať výhradne osoba s platným oprávnením na prácu s fluórovanými skleníkovými plynmi (F-plynmi) – ide o legislatívnu požiadavku vyplývajúcu z nariadenia EÚ o F-plynoch, nie len o odporúčanie výrobcu. Proces montáže zahŕňa napojenie a spájkovanie (alebo mechanické spojenie cez vyvŕtavacie/rozširovacie tvarovky, tzv. flaring) medených rúrok na vonkajšiu aj vnútornú jednotku, následné vákuovanie celého okruhu na odstránenie vzduchu a vlhkosti, tlakovú skúšku tesnosti dusíkom a napokon otvorenie ventilov a spustenie systému do prevádzky. Nesprávne vykonaná montáž (napríklad nedostatočné vákuovanie, netesný spoj alebo poškodená izolácia) môže výrazne znížiť výkon aj životnosť celého klimatizačného systému, a to aj napriek kvalitným komponentom vonkajšej aj vnútornej jednotky.
Pred objednaním konkrétnej dĺžky a priemeru potrubia odporúčame overiť u montážnej firmy alebo v technickej dokumentácii konkrétneho modelu klimatizácie presné požadované priemery pre kvapalinovú aj plynovú vetvu, keďže pri niektorých modeloch (najmä pri viacerých vnútorných jednotkách v multisplitovej konfigurácii climaVAIR multi) sa priemer potrubia môže meniť aj v rámci jednej trasy pri rozbočení k jednotlivým vnútorným jednotkám (tzv. redukované rozbočovacie tvarovky, tzv. Y-refnety alebo distribútory).
Kompatibilita
Potrubie je vhodné pre všetky klimatizačné systémy Vaillant radu climaVAIR pro (monosplitové modely VAIB1-025WNO/WNI až VAIB1-065WNO/WNI) aj climaVAIR multi (multisplitové vonkajšie jednotky radu VAM1 s dvomi až piatimi vnútornými jednotkami), ktoré nájdete tiež v ponuke atria.sk. Vzhľadom na to, že ide o štandardné medené chladiarenské potrubie v bežnom priemyselnom priemere 1/2" (12,7 mm), je použiteľné aj pri iných značkách klimatizácií využívajúcich rovnaký priemer potrubia pre danú vetvu (informujte sa u vášho montážneho technika o presnom priemere požadovanom pre váš konkrétny model, keďže značky a modelové rady sa môžu v tomto detaile líšiť).
Prečo kúpiť potrubie spolu s klimatizáciou
Objednaním chladivového potrubia priamo spolu s vonkajšou a vnútornou jednotkou klimatizácie (alebo pri dokupovaní k už vlastnenému systému) na jednom mieste – atria.sk – si zabezpečíte kompatibilitu materiálu aj jednoduchšiu logistiku dodávky pre montážnu firmu, ktorá tak nemusí zháňať potrubie u iného dodávateľa alebo čakať na jeho dodanie oddelene od samotných jednotiek. Originálne značkové potrubie Vaillant navyše spĺňa parametre čistoty a kvality vhodné pre citlivé chladiace okruhy s moderným chladivom R32, ktoré vyžaduje vyššiu čistotu potrubia než staršie chladivá.
Skladovanie a manipulácia pred montážou
Do doby montáže odporúčame potrubie skladovať v suchom a krytom priestore, ideálne stále zabalené v pôvodnom obale/fólii, aby sa zabránilo vniknutiu vlhkosti alebo nečistôt do otvorených koncov rúrok. Konce potrubia by mali zostať uzavreté (zaslepené) až do okamihu samotného spájkovania alebo vytvárania spoja, aby sa do systému nedostal vzduch, vlhkosť ani prach – ich prítomnosť v chladiacom okruhu môže spôsobiť koróziu, zamrznutie expanzného ventilu alebo zníženie výkonu systému po spustení do prevádzky.
Prehľad celej rady chladivových potrubí Vaillant
V ponuke atria.sk nájdete chladivové potrubie Vaillant vo všetkých bežne používaných priemeroch pre klimatizácie radu climaVAIR – 1/4" (6,35 mm) a 3/8" (9,52 mm) pre kvapalinové vetvy menších a stredných modelov, 1/2" (12,7 mm, tento produkt) a 5/8" (15,88 mm) pre plynové vetvy stredných až najväčších modelov. Každý priemer je dostupný v dvoch dĺžkach návinovej cievky – 10 metrov pre kratšie bytové trasy a 25 metrov pre dlhšie alebo komplikovanejšie trasy vrátane viacpodlažných inštalácií. Táto štruktúra ponuky umožňuje montážnym firmám objednať presne tú kombináciu priemeru a dĺžky, akú vyžaduje konkrétny projekt, bez nutnosti kupovať zbytočne dlhé balenie a následne odrezávať a znehodnocovať prebytočnú časť potrubia aj izolácie.
Pri väčších multisplitových inštaláciách (rad climaVAIR multi s vonkajšou jednotkou VAM1 pripojenou na 2 až 5 vnútorných jednotiek) sa v praxi bežne kombinuje viacero rôznych priemerov potrubia v rámci jednej inštalácie – hlavná trasa od vonkajšej jednotky k prvému rozbočeniu (refnetu) býva väčšieho priemeru, zatiaľ čo jednotlivé vetvy k menším vnútorným jednotkám za rozbočením môžu byť menšieho priemeru. Presnú kombináciu priemerov pre konkrétnu kombináciu vonkajšej a vnútorných jednotiek vždy odporúčame overiť v montážnej dokumentácii daného modelu alebo priamo u realizačnej firmy.
Bežné chyby pri výbere a montáži chladivového potrubia
Medzi najčastejšie chyby, ktorým sa dá pri objednávaní a montáži chladivového potrubia vopred vyhnúť, patrí najmä podcenenie potrebnej dĺžky trasy (a následné dokupovanie ďalšieho kusa potrubia so spojom navyše, čo zvyšuje riziko netesnosti), použitie nesprávneho priemeru nezodpovedajúceho danému modelu klimatizácie, nedostatočné krytie izolácie v miestach prechodu cez stavebné konštrukcie, a podcenenie ochrany vonkajšieho úseku potrubia pred UV žiarením a mechanickým poškodením. Kvalitná montáž vrátane dôkladného vákuovania a tlakovej skúšky tesnosti pred spustením systému je základným predpokladom dlhodobo bezproblémovej prevádzky klimatizácie a zachovania záruky na celý systém – aj samotné kvalitné komponenty vonkajšej a vnútornej jednotky totiž nedokážu kompenzovať zle vykonanú montáž chladivového okruhu.
Chladivo R32 a nároky na čistotu potrubia
Moderné klimatizácie Vaillant radu climaVAIR pro aj climaVAIR multi pracujú s chladivom R32, ktoré má oproti staršiemu R410A nižší potenciál globálneho otepľovania (GWP), no zároveň kladie o niečo vyššie nároky na čistotu a suchosť chladiaceho okruhu pri montáži. Prítomnosť vlhkosti, vzduchu alebo nečistôt v potrubí pri spustení systému do prevádzky môže spôsobiť tvorbu kyselín v okruhu, koróziu vnútorných komponentov kompresora alebo upchatie kapilárnej trubice/expanzného ventilu ľadom pri nízkych teplotách. Práve preto sa odporúča používať originálne, výrobcom overené chladiarenské potrubie s garantovanou vnútornou čistotou (tzv. ACR kvalita), akým je aj toto potrubie Vaillant, namiesto lacnejších alternatív neznámeho pôvodu bez záruky kvality spracovania vnútorného povrchu rúrky.
Ekologický a ekonomický rozmer voľby kvalitného potrubia
Netesné alebo nekvalitne zamontované chladivové potrubie je jednou z najčastejších príčin postupného úniku chladiva zo split klimatizácií, čo má dvojaký negatívny dopad – ekonomický (nutnosť opakovaného dopĺňania chladiva, pokles výkonu a vyššia spotreba elektriny pri nedostatočnej náplni) aj ekologický (únik fluórovaných skleníkových plynov do atmosféry, čo je dôvodom, prečo EÚ legislatívne reguluje prácu s F-plynmi len na kvalifikované osoby s príslušným oprávnením). Investícia do kvalitného originálneho potrubia a odbornej montáže sa preto z dlhodobého hľadiska vypláca – znižuje riziko reklamácií, servisných zásahov a predčasného zlyhania komponentov klimatizačného systému.
Často kladené otázky (FAQ)
Pre ktoré modely klimatizácie Vaillant je toto potrubie priemeru 1/2" vhodné?
Priemer 1/2" (12,7 mm) sa v praxi najčastejšie využíva ako plynová (sacia) vetva pri stredných a väčších monosplitových modeloch climaVAIR pro (napríklad VAIB1-050WNO alebo VAIB1-065WNO), prípadne pri niektorých rozvodoch v rámci multisplitových systémov climaVAIR multi. Presný požadovaný priemer pre váš konkrétny model odporúčame overiť v montážnom návode alebo s vašou realizačnou firmou.
Môžem si potrubie namontovať svojpomocne?
Nie. Zapojenie chladivového potrubia, spájkovanie alebo mechanické spájanie, vákuovanie okruhu a kontrola tesnosti musia byť vykonané výhradne osobou s platným oprávnením na prácu s fluórovanými skleníkovými plynmi (F-plynmi). Ide o zákonnú požiadavku, nielen o odporúčanie – jej nedodržanie môže viesť k strate záruky na celý klimatizačný systém a predstavuje aj bezpečnostné riziko.
Čo sa stane, ak izolácia potrubia nebude dostatočne krytá po celej dĺžke?
Nekrytý alebo poškodený úsek izolácie spôsobí lokálnu kondenzáciu vzdušnej vlhkosti na povrchu potrubia, čo môže postupne viesť k zatekaniu, škvrnám na stavebných konštrukciách a v horšom prípade aj k tvorbe plesní. Odporúčame preto pri montáži dbať na súvislé krytie izolácie vrátane spojov a prechodov cez steny či podhľady.
Aký je rozdiel medzi 10-metrovým a 25-metrovým balením?
Ide o rovnaké potrubie rovnakého priemeru, líšia sa len dĺžkou návinovej cievky. 10-metrové balenie postačuje pri bežných bytových inštaláciách s krátkou trasou medzi vonkajšou a vnútornou jednotkou, zatiaľ čo 25-metrové balenie je vhodné pre dlhšie trasy, napríklad pri vzdialenejšom umiestnení vonkajšej jednotky alebo pri viacpodlažných budovách.
Je potrebné dokupovať k tomuto potrubiu ešte niečo ďalšie?
Pri väčšine inštalácií je potrebné dokúpiť aj prepojovací komunikačný a napájací kábel medzi vonkajšou a vnútornou jednotkou (spravidla súčasť montážneho materiálu dodávaného montážnou firmou), prípadne montážnu konzolu alebo gumené podstavce pre uchytenie vonkajšej jednotky – oboje nájdete samostatne v našej ponuke príslušenstva ku klimatizáciám Vaillant.
Ako dlho je možné potrubie pred montážou skladovať?
Pri skladovaní v suchom, krytom priestore s uzavretými (zaslepenými) koncami rúrok nie je trvanlivosť potrubia časovo obmedzená v rámci bežnej doby medzi nákupom a realizáciou stavby. Dôležité je len zabrániť vniknutiu vlhkosti a nečistôt do otvorených koncov a mechanickému poškodeniu izolácie počas skladovania a prepravy.
Dodatočné parametre
| Kategória: | Príslušenstvo pre klimatizácie Vaillant |
|---|---|
| Záruka: | 2 roky |
| Typ produktu: | Izolované medené chladivové potrubie (dvojica rúrok, cievka) |
| Priemer potrubia: | 1/2" (12,7 mm) |
| Dĺžka: | 25 m |
| Materiál: | Meď (ACR kvalita pre chladiarenské aplikácie) |
| Izolácia: | Tepelnoizolačný obal (syntetický kaučuk / spenený polyetylén) |
| Forma dodania: | Návinová cievka |
| Určenie: | climaVAIR pro (monosplit) a climaVAIR multi (multisplit) |
| Odporúčané využitie priemeru: | Plynová (sacia) vetva stredných a väčších modelov |
| Montáž: | Výhradne osoba s oprávnením na prácu s F-plynmi |
| Značka: | Vaillant |
| Dodávateľ: | WINTNER s.r.o. |
| Záruka: | 2 roky |
