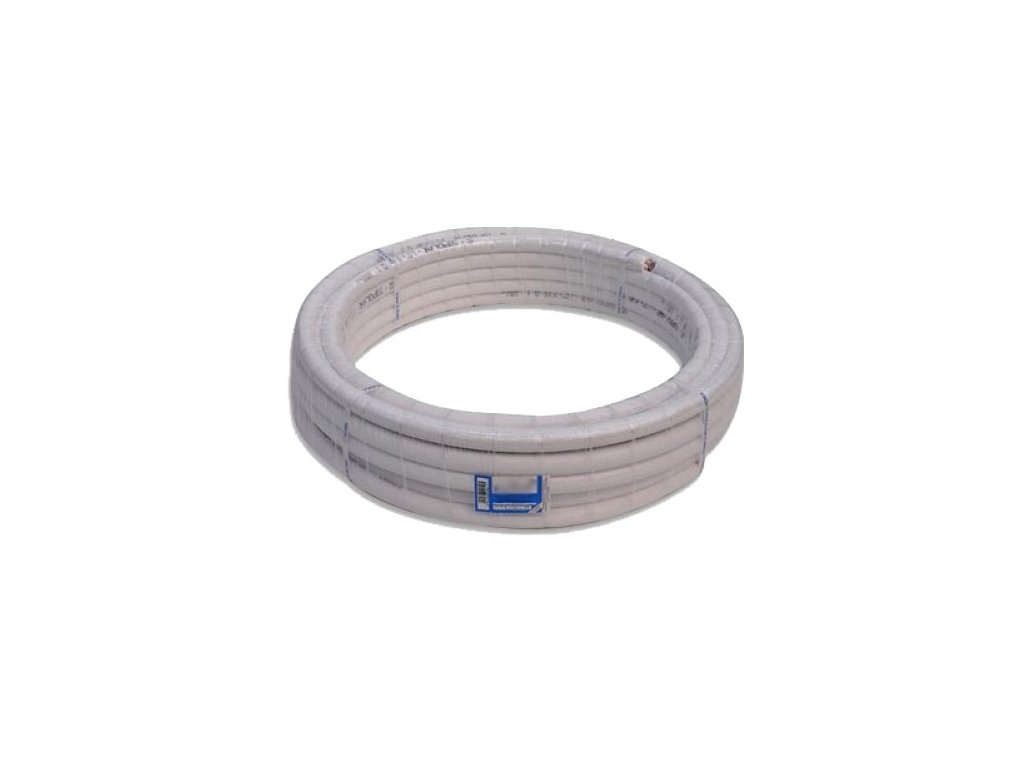

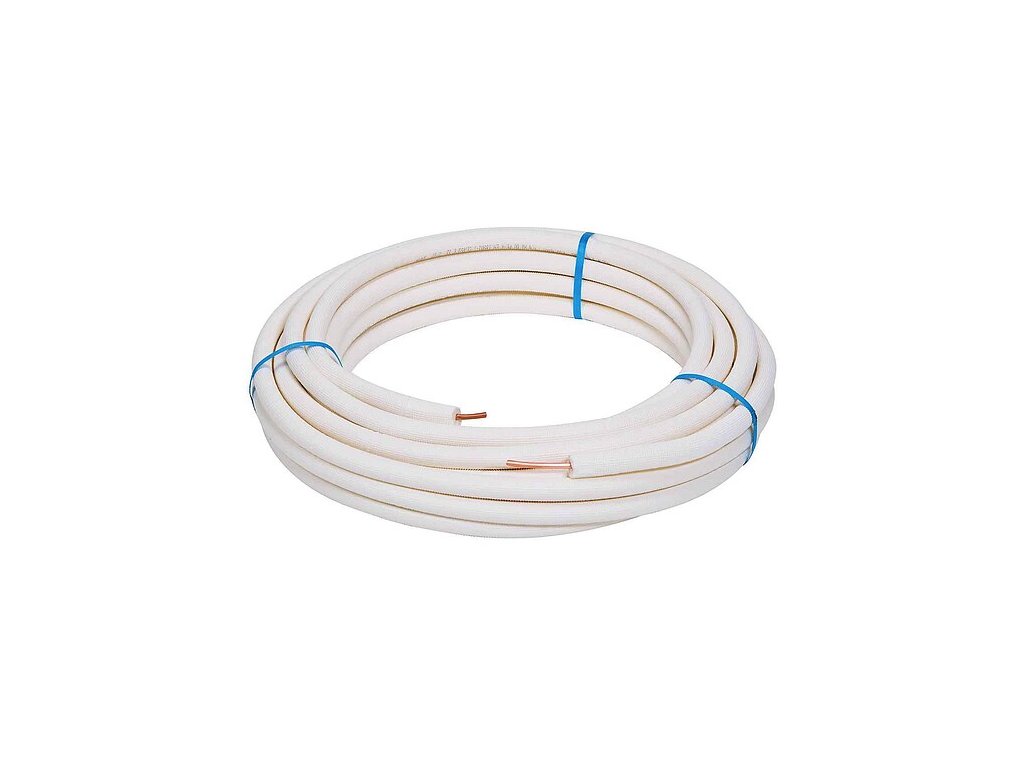

Vaillant chladivové potrubie 1/4" (6,35 mm) - 25 m, izolované

Podrobný popis

Vaillant chladivové potrubie 1/4" - 25 m, izolované

Tento 25-metrový variant izolovaného medeného chladivového potrubia s priemerom 1/4" (6,35 mm) je predĺženou verziou najtenšieho a súčasne najobľúbenejšieho priemeru v ponuke montážneho príslušenstva Vaillant pre klimatizácie climaVAIR. Priemer 1/4" slúži takmer vo všetkých bežných konfiguráciách ako kvapalinová vetva chladivového okruhu - pri nižších aj stredných výkonových triedach vnútorných jednotiek (približne 2,0 až 5,0 kW), kde ju výrobca v montážnej dokumentácii kombinuje s plynovou vetvou väčšieho priemeru (3/8", 1/2" alebo 5/8" podľa konkrétneho modelu).

25-metrová dĺžka balenia je určená pre inštalácie s dlhšou trasou medzi jednotkami - väčšie rodinné domy, vzdialenejšie umiestnenie vonkajšej jednotky alebo trasy vedené cez viac podlaží, kde by 10-metrové balenie (tiež dostupné v našej ponuke) nestačilo bez spájania viacerých kusov. Rúrka je z výroby opatrená tepelnou izoláciou po celej dĺžke, ktorá zabraňuje tepelným stratám a kondenzácii vzdušnej vlhkosti na jej povrchu.

Technické parametre

Kedy siahnuť po 25-metrovom balení priemeru 1/4"

Priemer 1/4" ako kvapalinová vetva sa používa naprieč takmer celým radom climaVAIR pro (VAIB1-020WNI až VAIB1-065WNI) aj pri multisplit zostavách climaVAIR multi, kde sa ku každej vnútornej jednotke vedie samostatná kvapalinová vetva tohto priemeru bez ohľadu na výkon danej vnútornej jednotky - mení sa iba priemer súbežnej plynovej vetvy. Pri kratších trasách (do cca 8-10 m) postačí naše 10-metrové balenie tohto priemeru, pri dlhších trasách vo väčších rodinných domoch, pri viacpodlažných budovách alebo pri viacerých vnútorných jednotkách s dlhšími individuálnymi vetvami sa oplatí zvoliť rovno toto 25-metrové balenie.

Pri multisplit zostavách s viacerými vnútornými jednotkami budete pravdepodobne potrebovať viacero kusov tohto potrubia (jeden na každú kvapalinovú vetvu k jednotlivej vnútornej jednotke) - odporúčame si pred objednávkou pripraviť prehľad dĺžok jednotlivých vetiev podľa skutočného rozmiestnenia vnútorných jednotiek v budove.

Montážne zásady pri práci s chladivovým potrubím

Rezanie medenej rúrky sa vykonáva výhradne rezačom na meď, aby hrana zostala kolmá a bez otrepov poškodzujúcich tesnenie vývrtkového spoja. Po vytvorení vývrtkového kužeľa nasleduje spojenie prevlečnou maticou na servisnom ventile jednotky, dotiahnuté momentovým kľúčom na predpísaný uťahovací moment. Pred napustením chladiva sa okruh prefukuje dusíkom, nasleduje tlaková skúška a vákuovanie na predpísanú úroveň podtlaku - tieto úkony, ako aj samotné napustenie chladiva, smie z legislatívnych dôvodov vykonávať iba firma s oprávnením na prácu s F-plynmi.

Pri dlhších trasách venujte pozornosť plynulým oblúkom bez zalomenia a dostatočnému priebežnému upevneniu potrubia po celej dĺžke, aby tenšia rúrka pri prevádzke kompresora nekmitala. Pri viacerých súbežne vedených kvapalinových vetvách (multisplit zostavy) je vhodné rúrky od seba mierne oddeliť alebo zväzovať spolu s príslušnou plynovou vetvou danej vnútornej jednotky, aby sa pri montáži nezamenili jednotlivé vetvy patriace k rôznym vnútorným jednotkám.

Časté otázky

Je 25 m dosť aj pri viacerých vnútorných jednotkách multisplit zostavy?

Závisí od reálneho rozmiestnenia jednotiek - pri niektorých vetvách môže 25 m stačiť, pri iných (vzdialenejšia vnútorná jednotka) môžete potrebovať ďalšie balenie. Odporúčame vopred si pripraviť prehľad dĺžok jednotlivých vetiev.

Je potrubie už izolované?

Áno, tovarniansky nanesená izolácia po celej dĺžke.

Môžem kúpiť aj kratšie 10-metrové balenie tohto priemeru?

Áno, v našej ponuke nájdete aj 10-metrový variant priemeru 1/4" pre kratšie trasy.

Dá sa nevyužitá časť potrubia použiť pri inej vetve?

Áno, prebytočná časť sa odreže a môže sa použiť pri inej kratšej vetve alebo ako rezerva pre budúce rozšírenie systému.

Skladovanie a manipulácia pred montážou

Do doby montáže ponechajte oba konce potrubia uzavreté tak, ako boli dodané od výrobcu, aby sa dovnútra nedostala vlhkosť ani nečistoty. Potrubie skladujte v suchu, chránené pred mechanickým poškodením izolácie - najmä pri dlhšej 25-metrovej cievke, ktorá zaberá viac skladovacieho priestoru než kratší 10-metrový variant.

Prečo zvoliť originálne potrubie Vaillant

Dodržanie predpísaného priemeru kvapalinovej vetvy, hrúbky steny a kvality izolácie podľa výrobcu je predpokladom zachovania záruky na klimatizačný systém a dosiahnutia deklarovaných výkonových a energetických parametrov jednotky. Nesprávne dimenzovaná kvapalinová vetva môže spôsobiť poruchovosť expanzného ventilu vnútornej jednotky, keďže práve táto vetva privádza chladivo priamo k expanznému prvku.

Rezanie, spájanie a plánovanie viacerých vetiev

Pri multisplit zostavách s viacerými kvapalinovými vetvami rôznej dĺžky sa oplatí z jedného 25-metrového balenia odrezať presne toľko, koľko je potrebné pre danú konkrétnu vetvu, a zvyšok použiť pri ďalšej vetve v tej istej inštalácii - minimalizujete tak odpad aj počet objednaných balení. Pri spájaní na dlhšie trasy, než ponúka jedno balenie, sa miesta spojov spájkujú za súčasného prefukovania rúrky dusíkom a následne doizolujú samolepiacou páskou.

Kontrola tesnosti a bezpečnosť

Po montáži sa všetky vývrtkové spoje na kvapalinovej aj plynovej vetve kontrolujú na tesnosť penotvorným detekčným sprejom alebo elektronickým detektorom úniku chladiva. Netesnosť na kvapalinovej vetve sa v praxi prejavuje rovnako závažne ako na plynovej vetve, preto sa kontrole tesnosti oboch vetiev venuje rovnaká pozornosť bez ohľadu na priemer.

Záruka a kompatibilita

Potrubie je doplnkový montážny materiál k systémom Vaillant climaVAIR, na ktorý sa vzťahuje štandardná 2-ročná záručná doba. Použitie potrubia zodpovedajúceho špecifikácii výrobcu je predpokladom zachovania záruky na klimatizačnú jednotku ako celok.

Rozšírené časté otázky

Dá sa toto potrubie použiť aj pri iných značkách klimatizácií?

Áno, ide o štandardné ACR medené potrubie s bežným priemerom 1/4", kompatibilné aj s inými značkami používajúcimi rovnaký priemer kvapalinovej vetvy. Vždy si overte predpísaný priemer v montážnom návode konkrétnej jednotky.

Čo ak omylom prerežem izoláciu pri montáži?

Menšie porezanie sa dá opraviť prelepením samolepiacou izolačnou páskou, pri väčšom poškodení odporúčame daný úsek nahradiť novým kusom návlekovej izolácie zodpovedajúceho priemeru.

Je potrebné potrubie pred montážou nejako upravovať?

Nie, je dodané pripravené na montáž - odmastené zvnútra, s uzavretými koncami. Stačí ho narezať na potrebnú dĺžku, vytvoriť vývrtkové kužele a pripojiť k jednotkám.

Materiál a temperovanie medenej rúrky

Ide o ACR meď s vysokou čistotou, odmastenú zvnútra priamo z výroby. Pri tomto najtenšom priemere v ponuke je rúrka mäkká a ľahko tvarovateľná do oblúkov aj bez špeciálneho náradia, no aj tak sa pri tesnejších polomeroch odporúča použiť ohýbačku rúrok, aby sa predišlo splošteniu prierezu, ktoré by na tejto najtenšej vetve okruhu malo pomerne veľký relatívny vplyv na prietok chladiva.

Vplyv priemeru kvapalinovej vetvy na výkon systému

Kvapalinová vetva prenáša chladivo v kvapalnom skupenstve pod vysokým tlakom k expanznému ventilu vnútornej jednotky, kde dochádza k poklesu tlaku a ochladeniu chladiva pred vstupom do výparníka. Nesprávny priemer tejto vetvy (príliš malý pri danom prietoku) spôsobuje nadmerný tlakový pokles ešte pred expanzným ventilom, čo môže negatívne ovplyvniť jeho reguláciu a v konečnom dôsledku aj celkový chladiaci či vykurovací výkon jednotky. Výrobca preto pre každú kombináciu výkonu a dĺžky trasy predpisuje presný priemer kvapalinovej vetvy, ktorý sa neodporúča meniť ani pri zdanlivo miernom prekročení dĺžky trasy.

Ktorý priemer a dĺžku potrubia potrebujem

V tejto kategórii nájdete chladivové potrubie Vaillant v priemeroch 1/4", 3/8", 1/2" a 5/8", v dĺžkach 10 m aj 25 m. Tento produkt - 1/4" v 25-metrovom balení - pokryje kvapalinovú vetvu prakticky pri celom rade jednotiek climaVAIR pro aj multi na dlhších trasách. Nezabudnite si k nemu objednať aj zodpovedajúcu plynovú vetvu väčšieho priemeru (3/8", 1/2" alebo 5/8" podľa konkrétneho modelu) v rovnakej dĺžke.

Porovnanie s 10-metrovým balením rovnakého priemeru

Dodanie a balenie

Potrubie sa dodáva stočené do cievky primeranej dĺžke balenia, uložené v ochrannom obale chrániacom izoláciu pred odretím počas prepravy. Napriek väčšej dĺžke je vzhľadom na tenký priemer a nízku hmotnosť tento produkt spravidla stále vhodný aj na doručenie do výdajného boxu, pokiaľ táto možnosť dopravy je pre daný rozmer balenia k dispozícii u zvoleného prepravcu.

Recyklovateľnosť a životné prostredie

Meď je plne recyklovateľný materiál - odrezky z krátenia potrubia na potrebnú dĺžku jednotlivých vetiev odovzdajte do zberného dvora alebo výkupne kovov namiesto likvidácie v bežnom odpade. Pri multisplit inštaláciách s viacerými kratšími vetvami odrezanými z jedného dlhého balenia sa oplatí odrezky priebežne zbierať a odovzdať naraz po dokončení celej montáže.

Zhrnutie - pre koho je tento produkt určený

Chladivové potrubie 1/4" v 25-metrovom balení je určené predovšetkým montážnym firmám realizujúcim inštaláciu jednotiek climaVAIR na dlhšie trasy, alebo multisplit zostavy s viacerými vnútornými jednotkami, kde je potrebné pokryť kvapalinovú vetvu ku každej z nich. Ide o najuniverzálnejší priemer v celej kategórii, keďže sa ako kvapalinová vetva používa naprieč takmer celým výkonovým radom climaVAIR. K tomuto potrubiu si nezabudnite objednať aj zodpovedajúcu plynovú vetvu väčšieho priemeru podľa konkrétneho modelu vnútornej jednotky - v tejto kategórii nájdete priemery 3/8", 1/2" aj 5/8" v rovnakej 25-metrovej dĺžke.

Ak plánujete rozsiahlejšiu multisplit inštaláciu s viacerými vnútornými jednotkami rôznych výkonov, odporúčame ešte pred objednávkou konzultáciu s montážnou firmou alebo naším zákazníckym servisom, aby ste objednali presný počet balení a priemerov zodpovedajúci reálnemu rozmiestneniu jednotiek vo vašej budove.

Plánovanie kvapalinovej vetvy pri viacerých vnútorných jednotkách

Pri multisplit zostavách vedie kvapalinová vetva priemeru 1/4" od refnet rozdeľovača (alebo priamo od vonkajšej jednotky pri jednoduchšom single-split zapojení) samostatne ku každej vnútornej jednotke, na rozdiel od hlavnej plynovej vetvy väčšieho priemeru, ktorá môže byť pred rozdeľovačom spoločná pre viacero jednotiek. Pri plánovaní trasy jednotlivých kvapalinových vetiev je preto vhodné zohľadniť skutočné vzdialenosti od príslušného rozdeľovacieho bodu ku každej konkrétnej vnútornej jednotke, nie len celkovú vzdialenosť od vonkajšej jednotky k budove.

Pri odrezávaní jednotlivých kratších vetiev z jedného dlhého 25-metrového balenia si označte, ktorý odrezaný kus je určený pre ktorú vnútornú jednotku - najmä pri viacerých súčasne rozvíjaných baleniach rovnakého priemeru sa dá ľahko pomýliť poradie a dĺžku jednotlivých pripravených úsekov.

Rozdiel medzi kvapalinovou a plynovou vetvou z hľadiska teploty a dotyku

Počas prevádzky klimatizácie v chladiacom režime je kvapalinová vetva (tento produkt) citeľne teplejšia než plynová (sacia) vetva, ktorá je počas chladenia naopak studená a často sa na jej povrchu bez kvalitnej izolácie tvorí kondenzát. Práve preto je tovarniansky nanesená izolácia dôležitá na oboch vetvách bez ohľadu na priemer - zabraňuje nielen tepelným stratám, ale aj nežiaducej kondenzácii vlhkosti na povrchu potrubia, ktorá by pri dlhodobom pôsobení mohla poškodiť okolité stavebné konštrukcie alebo povrchové úpravy stien. Vo vykurovacom režime sa situácia obracia - vtedy je práve plynová vetva teplá a kvapalinová naopak studenšia, preto kvalitná izolácia oboch vetiev zostáva dôležitá počas celého roka bez ohľadu na aktuálny prevádzkový režim jednotky.

Bežná životnosť a starostlivosť o potrubie po montáži

Správne namontované a zaizolované chladivové potrubie prakticky nevyžaduje počas prevádzky žiadnu pravidelnú údržbu - jedinou odporúčanou kontrolou je občasná vizuálna prehliadka viditeľných úsekov potrubia (napríklad pri prechode cez fasádu) na prípadné poškodenie izolácie mechanickým vplyvom, hlodavcami alebo poveternostnými podmienkami. Pri zistení poškodenej izolácie sa odporúča čo najskôr opraviť príslušný úsek samolepiacou izolačnou páskou alebo výmenou návlekovej izolácie, aby sa predišlo dlhodobej kondenzácii vlhkosti na obnaženom mieste rúrky.
