Vaillant chladivové potrubie 1/4" (6,35 mm) - 10 m, izolované

Podrobný popis

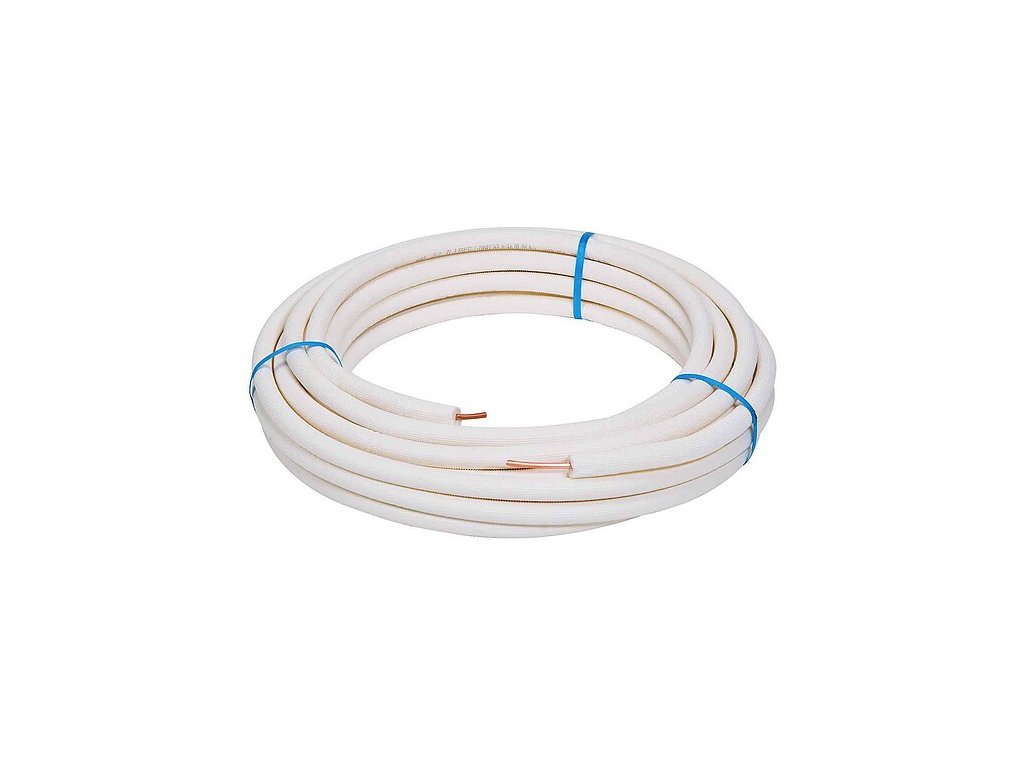

Vaillant chladivové potrubie 1/4" - 10 m, izolované

Toto izolované medené chladivové potrubie s priemerom 1/4" (6,35 mm) a dĺžkou 10 metrov je originálne montážne príslušenstvo Vaillant určené na prepojenie vonkajšej a vnútornej jednotky klimatizácie climaVAIR (pro aj multi), prípadne ďalších systémov Vaillant pracujúcich s chladivom R32, kde je táto svetlosť potrubia predpísaná výrobcom (typicky kvapalinová vetva chladivového okruhu pri menších a stredných výkonoch).

Potrubie sa dodáva už s tovarniansky nanesenou tepelnou izoláciou, ktorá obmedzuje tepelné straty pozdĺž trasy a zabraňuje orošovaniu (kondenzácii vzdušnej vlhkosti) na povrchu rúrky pri vedení cez vykurované alebo klimatizované priestory. Predizolovaná dodávka zároveň skracuje čas montáže, keďže inštalatér nemusí izolovať potrubie dodatočne po vytiahnutí trasy.

Technické parametre

Kedy sa použije priemer 1/4"

Pri väčšine klimatizačných split systémov sa medzi vonkajšou a vnútornou jednotkou vedú dve chladivové rúrky rôzneho priemeru - tenšia kvapalinová vetva a hrubšia plynová (sacia) vetva. Priemer 1/4" sa pri systémoch climaVAIR najčastejšie používa práve ako kvapalinová vetva pri nižších a stredných výkonových triedach (napr. vnútorné jednotky VAIB1 s výkonom cca 2,0 až 5,0 kW), kde ju výrobca v montážnej dokumentácii kombinuje s plynovou vetvou väčšieho priemeru (3/8" alebo 1/2" podľa konkrétneho modelu a dĺžky trasy). Presnú kombináciu priemerov pre daný pár vonkajšia/vnútorná jednotka je potrebné overiť v montážnom návode konkrétneho modelu, keďže sa môže líšiť podľa výkonovej triedy a dĺžky trasy.

Montážne zásady pri práci s chladivovým potrubím

Rezanie medenej rúrky na požadovanú dĺžku sa vykonáva výhradne rezačom na meď (nie pílkou), aby hrana zostala kolmá a bez otrepov, ktoré by mohli poškodiť tesnenie vývrtkového spoja. Po odhrotení nasleduje vytvorenie vývrtkového (flare) kužeľa pomocou vhodného náradia a následné spojenie s prevlečnou maticou na servisnom ventile jednotky, dotiahnuté momentovým kľúčom na predpísaný uťahovací moment - nedostatočné dotiahnutie vedie k únikom chladiva, nadmerné dotiahnutie môže poškodiť vývrtkový kužeľ.

Pred naplnením systému chladivom sa celý okruh musí prefúknuť dusíkom (odstránenie vzduchu a nečistôt), následne sa vykoná tlaková skúška a napokon sa okruh vákuuje na predpísanú úroveň podtlaku, aby sa odstránila vlhkosť, ktorá by inak reagovala s chladivom a olejom kompresora. Až po úspešnej vákuovej skúške sa otvoria servisné ventily a systém sa uvedie do prevádzky. Tieto kroky (rovnako ako prípadné dopĺňanie chladiva pri dlhších trasách) smie z legislatívnych dôvodov vykonávať iba firma s oprávnením na prácu s F-plynmi.

Pri vedení potrubia treba dbať na plynulé oblúky bez zalomenia (ktoré by obmedzilo prietok chladiva), dostatočné upevnenie po celej trase (aby rúrka nekmitala a nezaťažovala spoje), a na priechodky cez obvodový plášť budovy utesnené proti vode a hmyzu. Spoje izolácie na jednotlivých úsekoch potrubia (napr. tam, kde sa 10-metrové balenie musí predĺžiť) sa prelepujú špeciálnou samolepiacou izolačnou páskou, aby izolácia zostala súvislá po celej dĺžke trasy.

Časté otázky

Na čo presne slúži toto potrubie 1/4"?

Ako kvapalinová vetva chladivového okruhu medzi vonkajšou a vnútornou jednotkou klimatizácie Vaillant climaVAIR (pri väčšine výkonových tried nízkeho a stredného rozsahu).

Je potrubie už izolované, alebo treba dokúpiť izoláciu zvlášť?

Potrubie sa dodáva s tovarniansky nanesenou izoláciou po celej dĺžke, takže netreba dokupovať izoláciu samostatne.

Stačí 10 m na bežnú inštaláciu?

Pri väčšine bytových a rodinných inštalácií áno, pri dlhších trasách (napr. cez viac podlaží) je potrebné spojiť viac balení alebo objednať dlhšiu trasu podľa reálnej vzdialenosti jednotiek.

Môžem si potrubie namontovať svojpomocne?

Samotné vedenie a upevnenie potrubia je možné zvládnuť svojpomocne, no zapojenie na chladivový okruh, vákuovanie a spustenie systému smie vykonať iba firma s oprávnením na prácu s F-plynmi.

Skladovanie a manipulácia pred montážou

Do doby montáže sa odporúča ponechať oba konce potrubia uzavreté (zaslepené) tak, ako sú dodané od výrobcu, aby sa dovnútra rúrky nedostala vlhkosť ani nečistoty - kontaminovaný vnútorný povrch potrubia môže neskôr spôsobiť problémy s chladivovým okruhom (upchatie kapilár, poškodenie kompresora). Potrubie skladujte v suchu, chránené pred mechanickým poškodením izolácie.

Prečo zvoliť originálne potrubie Vaillant

Použitie potrubia zodpovedajúceho špecifikácii výrobcu (priemer, hrúbka steny rúrky, kvalita a hrúbka izolácie) je predpokladom pre zachovanie záruky na klimatizačný systém a pre dosiahnutie deklarovaných výkonových a energetických parametrov jednotiek. Nevhodne dimenzované alebo nekvalitne izolované potrubie môže spôsobiť tepelné straty, orosovanie a v krajnom prípade aj chybnú funkciu expanzného ventilu vnútornej jednotky.

Rezanie, spájanie a predlžovanie trasy

Pri trasách dlhších než dodávaných 10 m sa jednotlivé balenia spájajú medeným spojovacím materiálom (napr. spájkovanou alebo lisovanou spojkou) - spájkovaný spoj je potrebné počas spájkovania prefukovať vnútrom rúrky dusíkom, aby sa zabránilo tvorbe okovín (oxidov) na vnútornom povrchu potrubia, ktoré by sa mohli neskôr uvoľniť a upchať kapiláru expanzného ventilu. Po spojení sa miesto spoja doizoluje samolepiacou izolačnou páskou tak, aby izolácia zostala súvislá po celej dĺžke trasy bez medzier, cez ktoré by mohlo dochádzať k tepelným stratám alebo lokálnej kondenzácii.

Naopak pri kratšej trase, než je dodaná dĺžka 10 m, sa prebytočná časť jednoducho odreže rezačom na meď - odporúčame ponechať mierny prebytok dĺžky na tvarovanie oblúkov namiesto rezania na presnú mieru, aby sa predišlo zbytočným spojom v trase.

Kontrola tesnosti a bezpečnosť

Po dokončení montáže a pred spustením do trvalej prevádzky sa vykonáva kontrola tesnosti všetkých spojov (napr. penotvorným detekčným sprejom alebo elektronickým detektorom úniku chladiva) - netesný vývrtkový spoj je najčastejšou príčinou postupného úniku chladiva a poklesu výkonu klimatizácie v prvých mesiacoch po montáži. Kvalitne vykonaný vývrtkový spoj so správnym uťahovacím momentom je preto rovnako dôležitý ako samotný výber potrubia správneho priemeru.

Záruka a kompatibilita

Potrubie je určené ako doplnkový montážny materiál k systémom Vaillant climaVAIR - použitie originálneho potrubia zodpovedajúceho špecifikácii výrobcu (priemer, hrúbka steny, kvalita izolácie) je jedným z predpokladov pre zachovanie záruky na klimatizačnú jednotku ako celok. Na samotné potrubie sa vzťahuje štandardná 2-ročná záručná doba.

Rozšírené časté otázky

Dá sa toto potrubie použiť aj pri iných značkách klimatizácií, nie len Vaillant?

Fyzicky ide o štandardné ACR medené chladivové potrubie s bežným priemerom 1/4", ktoré je kompatibilné aj s inými značkami klimatizácií používajúcimi rovnaký priemer kvapalinovej vetvy - odporúčame však vždy overiť predpísaný priemer v montážnom návode konkrétnej jednotky.

Čo ak omylom prerežem izoláciu pri montáži?

Menšie porezanie izolácie je možné opraviť prelepením samolepiacou izolačnou páskou určenou na chladivové potrubie, pri väčšom poškodení odporúčame daný úsek izolácie nahradiť novým kusom návlekovej izolácie zodpovedajúceho priemeru.

Je potrebné potrubie pred montážou nejako upravovať?

Nie, potrubie sa dodáva pripravené na montáž (odmastené zvnútra, uzavreté konce) - stačí ho narezať na potrebnú dĺžku, vytvoriť vývrtkové kužele na koncoch a pripojiť k jednotkám.

Materiál a temperovanie medenej rúrky

Chladivové potrubie tohto typu sa vyrába z tzv. ACR medi (Air Conditioning and Refrigeration) - medi s vysokou čistotou a nízkym obsahom kyslíka, ktorá je vnútri chemicky čistá a odmastená priamo z výroby, aby nedochádzalo ku kontaminácii chladiva alebo oleja kompresora nečistotami z výroby rúrky. Pri dodávke v cievke (ako je bežné pri 10 m baleniach) ide o mäkkú (žíhanú) meď, ktorá sa dá ručne tvarovať do miernych oblúkov bez nutnosti špeciálneho náradia pri väčších polomeroch ohybu, no pri tesnejších oblúkoch sa aj tak odporúča použiť ohýbačku rúrok, aby sa predišlo splošteniu prierezu.

Oba konce potrubia sú z výroby zaslepené (zátkou alebo sploštením a zalisovaním konca), aby sa dovnútra nedostal vzduch ani vlhkosť počas skladovania a prepravy - toto zaslepenie sa odstráni až bezprostredne pred montážou, tesne pred vytvorením vývrtkového spoja.

Vplyv priemeru potrubia na výkon a prevádzku systému

Priemer chladivového potrubia priamo ovplyvňuje rýchlosť prúdenia chladiva a tlakový pokles pozdĺž trasy. Príliš malý priemer pri danom výkone spôsobuje nadmerný tlakový pokles a stratu výkonu, príliš veľký priemer naopak znižuje rýchlosť prúdenia chladiva natoľko, že sa olej kompresora prestáva dostatočne unášať späť ku kompresoru (najmä vo zvislých stúpacích úsekoch potrubia), čo z dlhodobého hľadiska hrozí nedostatočným mazaním kompresora. Práve preto výrobca pre každú kombináciu výkonovej triedy a dĺžky/prevýšenia trasy predpisuje presný priemer potrubia v montážnej dokumentácii - zámerná voľba iného priemeru, než je predpísaný, sa neodporúča ani pri zdanlivo podobnom výkone jednotky.

Ktorý priemer potrubia potrebujem - orientačný prehľad

Kvapalinová vetva (tento produkt, 1/4") sa v systémoch Vaillant climaVAIR najčastejšie kombinuje s plynovou vetvou priemeru 3/8" pri nižších výkonových triedach vnútorných jednotiek (napr. VAIB1-020WNI, VAIB1-025WNI, VAIB1-035WNI), alebo s plynovou vetvou 1/2" pri vyšších výkonových triedach (napr. VAIB1-050WNI, VAIB1-065WNI) a pri viacportových vonkajších jednotkách climaVAIR multi VAM1. Presnú kombináciu vždy overte v montážnom návode konkrétnej dvojice vonkajšia/vnútorná jednotka, keďže výrobca ju môže špecifikovať odlišne podľa dĺžky trasy a výškového rozdielu medzi jednotkami.

Rozdiel oproti potrubiu 1/2" v tejto kategórii

V tejto kategórii nájdete aj chladivové potrubie s priemerom 1/2" (12,7 mm) s hrubšou 13 mm izoláciou a UV odolným povrchom, určené najmä pre plynovú vetvu vo vyšších výkonových triedach alebo pre konfigurácie aroTHERM Split s hydraulickou stanicou. Ak si nie ste istí, ktorý z oboch priemerov potrebujete pre konkrétnu kombináciu jednotiek, odporúčame konzultáciu s montážnou firmou pred objednaním - kvapalinová a plynová vetva sa totiž takmer vždy objednávajú spolu, každá v inom, presne predpísanom priemere.

Postup tlakovej skúšky a vákuovania - podrobnejšie

Po napojení oboch vetiev potrubia (kvapalinovej aj plynovej) na servisné ventily vonkajšej aj vnútornej jednotky nasleduje tlaková skúška dusíkom - okruh sa natlakuje na hodnotu predpísanú výrobcom (typicky rádovo desiatky barov, presná hodnota podľa konkrétneho modelu) a ponechá sa niekoľko hodín, aby sa overilo, či tlak neklesá, čo by signalizovalo netesnosť niektorého zo spojov. Po úspešnej tlakovej skúške sa dusík vypustí a okruh sa pripojí na vákuovú pumpu.

Vákuovanie prebieha na hodnotu hlbokého vákua (rádovo jednotky až desiatky mikrónov ortuťového stĺpca podľa predpisu výrobcu), pričom sa okruh ponechá na tejto úrovni podtlaku dostatočne dlho, aby sa z potrubia a jednotiek odparila prípadná zvyšková vlhkosť. Až po potvrdení, že vákuum drží (netesnosť by sa prejavila návratom tlaku), sa otvoria servisné ventily na vonkajšej jednotke a chladivo sa uvoľní do celého okruhu vrátane novo namontovaného potrubia.

Recyklovateľnosť a životné prostredie

Meď použitá v tomto potrubí je plne recyklovateľný materiál - pri prípadnej výmene potrubia (napr. pri rekonštrukcii alebo predĺžení trasy) odovzdajte odrezky medi do zberného dvora alebo výkupne kovov namiesto likvidácie v komunálnom odpade. Izolačný materiál sa pri bežnej životnosti potrubia (desiatky rokov) prakticky nevymieňa samostatne, keďže je pevne spojený s rúrkou už z výroby.

Dodanie a balenie

Potrubie sa dodáva stočené do cievky s priemerom vhodným na prepravu bežnou balíkovou službou, uložené v ochrannom obale chrániacom izoláciu pred odretím počas prepravy. Vzhľadom na kompaktné zvinutie a nízku hmotnosť je tento produkt (na rozdiel od samotných klimatizačných jednotiek v tejto kategórii) vhodný aj na doručenie do výdajného boxu, pokiaľ zvolená doprava túto možnosť pre daný rozmer balenia ponúka.

Porovnanie s potrubím 1/2" - kedy siahnuť po ktorom priemere

Pri objednávaní kompletnej montážnej sady si overte, či pre vašu konkrétnu kombináciu vonkajšej a vnútornej jednotky potrebujete jeden kus z každého priemeru (bežný prípad pri jednej vnútornej jednotke), alebo viac kusov pri dlhších trasách či viacerých vnútorných jednotkách napojených na multisplit vonkajšiu jednotku.
