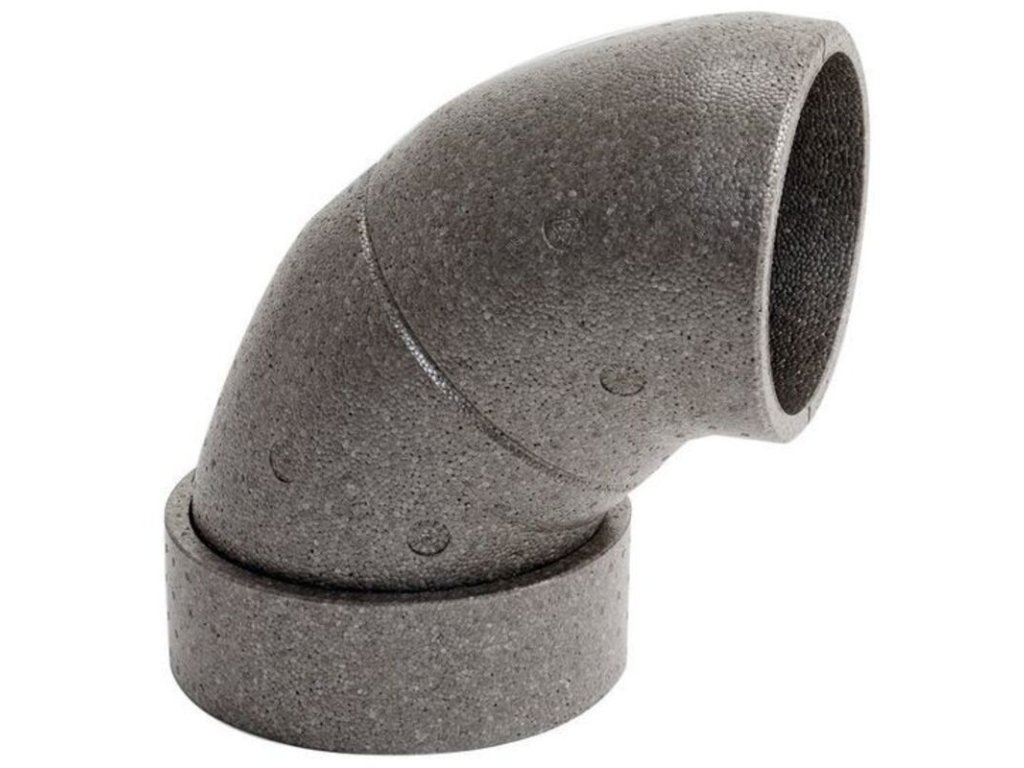

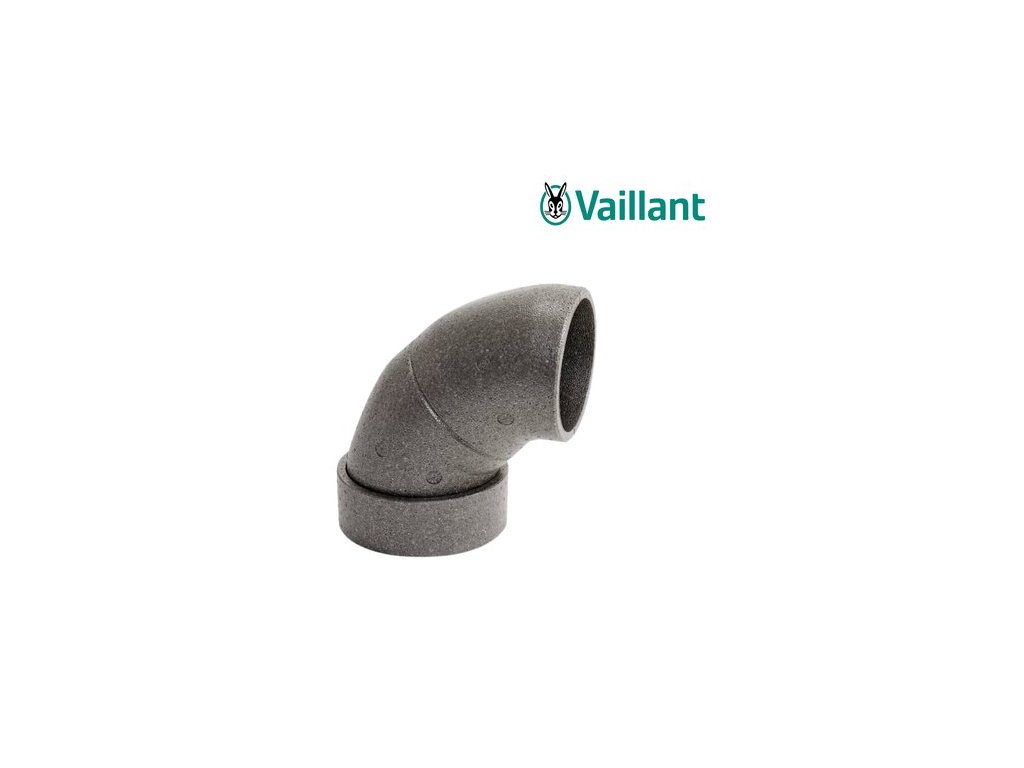

Vaillant recoVAIR EPP koleno 90° 210/180 mm

Podrobný popis

EPP koleno 90° Vaillant recoVAIR 210/180 mm je tvarovka určená na zmenu smeru potrubného rozvodu vzduchu o pravý uhol v systémoch núteného vetrania so spätným získavaním tepla recoVAIR VAR. Rovnako ako priame potrubné úseky je aj toto koleno vyrobené z expandovaného polypropylénu (EPP) v plochom oválnom priereze 210 x 180 mm a tvorí neoddeliteľnú súčasť stavebnice originálneho príslušenstva potrebného pri takmer každej reálnej trase rozvodu, keďže len málokedy vedie potrubie od jednotky až po fasádu alebo rozdeľovač úplne priamočiaro bez jedinej zmeny smeru.

Funkcia kolena v trase rozvodu

V každej budove je potrubný rozvod vzduchotechniky nútený obchádzať nosné konštrukcie, komíny, iné rozvody (elektroinštalácia, kanalizácia, vykurovanie) alebo meniť smer pri prechode medzi miestnosťami a technickými priestormi. Koleno 90° umožňuje túto zmenu smeru vykonať kontrolovaným, konštrukčne overeným spôsobom s minimalizovanou tlakovou stratou v porovnaní s improvizovaným ohnutím rovného potrubia, ktoré pri tomto materiáli navyše ani nie je možné - EPP potrubie sa neohýba, na zmenu smeru je vždy potrebná dedikovaná tvarovka ako práve toto koleno.

Vnútorný tvar kolena je navrhnutý tak, aby prúdenie vzduchu pri zmene smeru zostalo čo najplynulejšie a nedochádzalo k nadmerným turbulenciám, ktoré by inak zvyšovali hlučnosť prevádzky a tlakovú stratu na danej vetve rozvodu - to je jeden z dôvodov, prečo sa pri projektovaní trasy vždy odporúča minimalizovať celkový počet kolien na danej vetve rozvodu, aj keď je samotné koleno konštrukčne optimalizované na nízky odpor.

Technické vlastnosti

• Materiál: expandovaný polypropylén (EPP), rovnaký ako pri priamych potrubných úsekoch - zaisťuje zhodné tepelnoizolačné a mechanické vlastnosti v celej trase rozvodu.
• Prierez: 210 x 180 mm, zhodný s priamym potrubím, spojkami, T-kusmi a ostatnými dielmi tejto rodiny príslušenstva.
• Uhol zmeny smeru: 90° (pravý uhol) - najčastejšie používaná zmena smeru pri vedení rozvodu popri stenách, stropoch a konštrukčných prvkoch budovy.
• Pripojovacie konce: obojstranne tvarované na nasunutie priameho potrubia alebo spojenie so susediacou tvarovkou.
• Hmotnosť: vďaka penovej štruktúre materiálu výrazne nižšia ako u porovnateľného kovového kolena, čo uľahčuje montáž v podhľade nad hlavou montážneho pracovníka.

Montáž kolena do rozvodu

1. Určite presné miesto zmeny smeru trasy podľa projektovej dokumentácie alebo reálnych priestorových podmienok na stavbe.
2. Napojte koleno na priľahlé úseky priameho EPP potrubia z oboch strán, prípadne priamo na inú tvarovku (napríklad na koniec potrubia vychádzajúci z jednotky recoVAIR).
3. Skontrolujte orientáciu kolena tak, aby smer zmeny zodpovedal skutočne požadovanému smeru trasy (koleno je možné podľa potreby otočiť o 180° pre zrkadlové vyhotovenie zmeny smeru).
4. Zaistite spoje z oboch strán kolena tak, aby boli vzduchotesné a mechanicky stabilné, najmä ak sa koleno nachádza v mieste, kde bude následne zaťažené vlastnou váhou priľahlého potrubia.
5. Ak sa koleno nachádza v strede dlhšieho úseku rozvodu, odporúča sa doplniť podopretie montážnym držiakom tesne pred a za kolenom, aby sa predišlo nadmernému mechanickému namáhaniu spojov v tomto mieste.

Minimalizácia počtu kolien pri projektovaní trasy

Každé koleno v trase rozvodu, aj keď je aerodynamicky optimalizované, predstavuje miesto zvýšenej tlakovej straty v porovnaní s rovným úsekom rovnakej dĺžky. Vyšší celkový počet kolien na jednej vetve rozvodu preto v súčte znamená, že ventilátor jednotky recoVAIR musí pracovať s vyšším výkonom na dosiahnutie rovnakého prietoku vzduchu, čo sa prejaví ako vyššia hlučnosť prevádzky a mierne vyššia spotreba elektrickej energie. Pri projektovaní trasy sa preto odporúča:

• voliť trasu s čo najmenším počtom zmien smeru, aj za cenu mierne dlhšej celkovej dĺžky rovných úsekov,
• vyhýbať sa dvom kolenám tesne za sebou bez rovného medzikusu potrubia, ak to konštrukcia budovy umožňuje,
• a v prípade nevyhnutnosti viacerých zmien smeru na krátkom úseku zvážiť s projektantom vzduchotechniky, či daná vetva rozvodu nepotrebuje výkonnejší model jednotky recoVAIR na kompenzáciu vyššej tlakovej straty.

Kompatibilita

Koleno je plne kompatibilné s celou rodinou dielov Vaillant recoVAIR v priereze 210/180 mm - priamym potrubím (500 aj 1000 mm), spojkami, T-kusmi, pripojovacím adaptérom k rozdeľovaču/zberaču, fasádnymi mriežkami aj tlmičom hluku. Je určené pre použitie s celým radom jednotiek recoVAIR VAR 60/4, 150/4, 260/4 a 360/4 všade tam, kde projekt predpisuje tento prierez rozvodu.

Vplyv počtu kolien na výber vhodného modelu jednotky

Pri projektoch s komplikovanejšou dispozíciou domu, kde je nevyhnutný vyšší počet zmien smeru na jednotlivých vetvách rozvodu, sa oplatí already vo fáze výberu jednotky recoVAIR konzultovať s projektantom, či zvažovaný model (60/4, 150/4, 260/4 alebo 360/4) disponuje dostatočnou rezervou výkonu ventilátora na pokrytie vyššej celkovej tlakovej straty spôsobenej väčším počtom kolien a ďalších tvaroviek na trase. Výkonnejšie modely radu recoVAIR VAR sú vo všeobecnosti lepšie dimenzované na rozvetvenejšie a dlhšie trasy s vyšším počtom zmien smeru, zatiaľ čo pri jednoduchších, kompaktnejších dispozíciách postačuje aj základný model rady.

Údržba

Koleno, podobne ako ostatné skryté diely rozvodu, nevyžaduje aktívnu údržbu počas prevádzky. Pri pravidelnom servise vetracieho systému sa odporúča vizuálne skontrolovať prístupné spoje kolena s priľahlým potrubím, či nedošlo k ich uvoľneniu alebo k mechanickému poškodeniu, ktoré by mohlo spôsobiť netesnosť a s ňou spojený pokles výkonu alebo zvýšenie hlučnosti systému.

Kontrola tesnosti po montáži kolena

Po zabudovaní kolena do trasy rozvodu je vhodné vykonať jednoduchú kontrolu tesnosti spojov na oboch stranách tvarovky ešte pred zakrytím podhľadu alebo uzavretím inštalačnej šachty:

• Vizuálne skontrolujte, či je koleno na oboch koncoch zasunuté do priľahlého potrubia alebo tvarovky v dostatočnej hĺbke prekrytia, ako predpisuje montážny návod výrobcu.
• Po spustení jednotky recoVAIR do skúšobnej prevádzky je možné rukou priložiť dlaň k miestu spoja a vycítiť prípadný únik vzduchu, ktorý by signalizoval netesnosť spojenia.
• Pri profesionálnej realizácii sa niekedy využíva aj meranie tlaku v systéme pred a po zakrytí rozvodu, ktoré dokáže odhaliť aj menšie netesnosti neviditeľné voľným okom.
• Akékoľvek zistené netesnosti je potrebné odstrániť ešte pred finálnym zakrytím rozvodu stavebnou konštrukciou, keďže dodatočný prístup k skrytému potrubiu po dokončení stavby je výrazne zložitejší a nákladnejší.

Skladovanie a preprava kolena pred montážou

Tvarovka je aj napriek svojej tuhosti vyrobená z ľahkého penového materiálu, preto sa pri preprave a skladovaní na stavbe odporúča zaobchádzať s ňou opatrne, chrániť ju pred mechanickým poškodením ostrými predmetmi a neukladať na ňu ťažšie stavebné materiály, ktoré by mohli spôsobiť trvalú deformáciu tvaru kolena ešte pred jeho zabudovaním do rozvodu.

Prečo originálny diel Vaillant

Presný tvar a rozmerová zhoda kolena s ostatnými dielmi systému recoVAIR zaisťujú, že zmena smeru rozvodu prebehne s minimálnou tlakovou stratou a bez netesností, ktoré by vznikali pri kombinovaní s neoriginálnou tvarovkou iného výrobcu, kde ani vizuálne podobný diel nemusí presne zodpovedať tolerancii a profilu originálneho EPP potrubia Vaillant.

Typické miesta použitia kolena v projekte rodinného domu

V bežnom projekte rodinného domu s inštaláciou vetracej jednotky recoVAIR sa koleno 90° najčastejšie objavuje na týchto miestach trasy rozvodu:

• Výstup z jednotky - jednotka recoVAIR má pripojovacie hrdlá orientované zvyčajne vodorovne alebo zvislo podľa spôsobu montáže (na stenu, do podhľadu), zatiaľ čo trasa rozvodu často pokračuje v inom smere - koleno tu zabezpečuje plynulý prechod medzi orientáciou jednotky a smerom hlavnej trasy.
• Prechod z technickej miestnosti do podhľadu - pri vedení potrubia zo zvislej polohy (napríklad od jednotky umiestnenej pri stene) do vodorovnej trasy v podhľade je potrebné jedno alebo dve kolená na zmenu smeru z zvislého na vodorovný.
• Obchádzanie konštrukčných prvkov - stropné trámy, prievlaky, komínové teleso alebo iné rozvody (elektroinštalácia, kanalizácia) môžu vyžadovať zmenu smeru trasy potrubia, aby sa im rozvod vyhol.
• Napojenie na fasádnu mriežku - ak jednotka nie je umiestnená priamo pri obvodovej stene, je pred napojením na fasádnu mriežku často potrebné koleno na nasmerovanie krátkeho úseku potrubia kolmo k fasáde.
• Vetvy k rozdeľovaču alebo zberaču - pri rozdeľovaní hlavnej vetvy na jednotlivé priestory sa kolená používajú na nasmerovanie jednotlivých vetiev k príslušným miestnostiam podľa pôdorysu domu.

Rozdiel medzi kolenom a T-kusom

Je dôležité nezamieňať si koleno 90° so spojovacím T-kusom, hoci oba diely menia smer prúdenia vzduchu. Koleno slúži výhradne na zmenu smeru jedného prúdu vzduchu bez jeho delenia - vzduch vstupuje z jednej strany a v nezmenenom množstve vystupuje v novom smere z druhej strany. Naproti tomu T-kus rozdeľuje (alebo naopak spája) prúd vzduchu do dvoch samostatných vetiev, čo sa využíva pri vetvení rozvodu na viacero miestností. Ak teda projekt vyžaduje len zmenu smeru bez delenia prúdu, správnym dielom je práve toto koleno, zatiaľ čo pri potrebe rozdelenia trasy na dve vetvy je potrebný samostatný T-kus.

Vplyv orientácie kolena na akustiku systému

Skúsenosti z realizácií vzduchotechnických rozvodov ukazujú, že miesto zmeny smeru prúdenia vzduchu môže byť zdrojom mierne zvýšeného hluku, najmä pri vyšších rýchlostiach prúdenia vzduchu. Z tohto dôvodu sa v citlivejších priestoroch (spálne, detské izby) odporúča:

• umiestňovať kolená v dostatočnej vzdialenosti od koncových výustiek v miestnosti, aby sa prípadný hluk generovaný zmenou smeru stihol pred vstupom do miestnosti čiastočne utlmiť samotným potrubím,
• vyhýbať sa kombinácii kolena bezprostredne pred alebo za tlmičom hluku spôsobom, ktorý by mohol znížiť účinnosť tlmenia - odporúča sa medzi kolenom a tlmičom ponechať krátky rovný úsek potrubia, ak to priestorové podmienky umožňujú,
• a pri projektovaní zohľadniť, že súčet viacerých kolien na jednej vetve má kumulatívny vplyv na celkovú hlučnosť a tlakovú stratu danej vetvy rozvodu.

Materiálová a rozmerová zhoda s ostatnými dielmi

Koleno je vyrobené z rovnakého expandovaného polypropylénu ako priame potrubné úseky, spojky aj T-kusy tejto rodiny príslušenstva, čo zaisťuje, že tepelnoizolačné vlastnosti zostávajú konzistentné po celej dĺžke trasy rozvodu vrátane miest zmeny smeru. Presná zhoda vonkajších aj vnútorných rozmerov pripojovacích koncov s ostatnými dielmi systému recoVAIR zároveň zaručuje, že spoj medzi kolenom a priľahlým potrubím alebo inou tvarovkou zostane vzduchotesný bez potreby dodatočného tesnenia.

Zhrnutie

EPP koleno 90° Vaillant recoVAIR 210/180 mm je nevyhnutnou tvarovkou pre zmenu smeru potrubného rozvodu vzduchu v systémoch núteného vetrania so spätným získavaním tepla recoVAIR VAR. Jeho konštrukcia optimalizovaná na plynulé prúdenie vzduchu, nízka hmotnosť a plná kompatibilita s ostatnými dielmi EPP rozvodu z neho robia spoľahlivú voľbu pre inštalatérov aj investorov, ktorí chcú dosiahnuť tichú, energeticky efektívnu prevádzku vetracieho systému aj na trasách s nevyhnutnými zmenami smeru. Pri návrhu aj realizácii odporúčame vždy počítať s dostatočnou rezervou kolien už vo fáze objednávky materiálu, aby prípadná úprava trasy priamo na stavbe (napríklad kvôli nečakanej prekážke v konštrukcii) nevyžadovala prerušenie montáže kvôli doobjednaniu chýbajúceho dielu.
