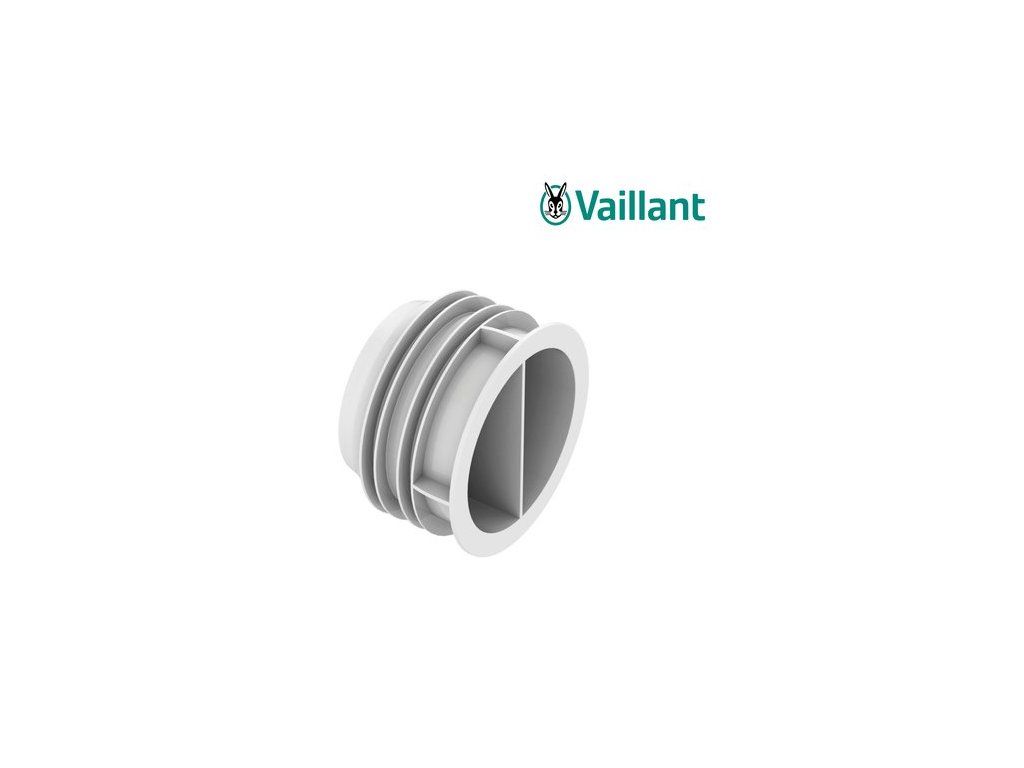

Vaillant zátka 75 mm pre nízkoprofilový rozdeľovač, 10 ks - recoVAIR /4

Podrobný popis

Vaillant zátka 75 mm pre nízkoprofilový rozdeľovač, 10 ks - recoVAIR /4

Zátka 75 mm je drobný, no funkčne dôležitý doplnkový diel systému Vaillant recoVAIR /4, ktorý slúži na zaslepenie nepoužitých vývodov nízkoprofilového rozdeľovača vzduchu (dostupného v 12-vývodovom aj 17-vývodovom vyhotovení). Produkt sa dodáva v balení po 10 kusoch, čo zodpovedá bežnej potrebe pri realizácii alebo dodatočnej úprave rozvodu, keď sa nevyužijú všetky vývody rozdeľovača naraz.

V praxi len málokedy projekt vzduchotechniky presne využije všetky dostupné vývody rozdeľovača - buď je zvolený rozdeľovač s väčšou kapacitou z dôvodu možnej budúcej úpravy dispozície, alebo sa niektoré miestnosti vetrajú spoločnou vetvou. V oboch prípadoch je nevyhnutné zvyšné, nevyužité vývody spoľahlivo utesniť, aby sa predišlo nežiaducemu úniku vzduchu (tzv. skratovému prúdeniu) mimo skutočne používané vetvy rozvodu, čo by inak znížilo tlak a prietok na aktívnych vetvách a znehodnotilo funkciu celého vyváženého systému vetrania.

Tento drobný diel je typickým príkladom toho, že pri systémoch riadeného vetrania s rekuperáciou tepla rozhoduje o výslednej kvalite a účinnosti nielen samotná centrálna jednotka, ale aj to, ako dôsledne je dotiahnutý každý detail rozvodu až po najmenšie súčasti. Investícia niekoľkých eur do balenia zátok je zanedbateľná v porovnaní s nákladmi na dodatočné hľadanie príčiny nevyváženého vetrania po dokončení a zakrytí celého rozvodu podhľadmi.

Technické charakteristiky

• Určenie: zaslepenie nepoužitých vývodov nízkoprofilového rozdeľovača (75 mm)
• Balenie: 10 kusov zátok v jednom uzavretom balení
• Priemer zátky: 75 mm (presne zodpovedá priemeru vývodu nízkoprofilového rozdeľovača systému recoVAIR /4)
• Materiál: tuhý plast s tesniacim prvkom pre spoľahlivé utesnenie vývodu, odolný voči bežným teplotám a vlhkosti v medzistropnom priestore
• Jednoduchá montáž bez potreby náradia - nasadenie priamo na vývod rozdeľovača ručne, bez potreby lepenia alebo tmelenia
• Kompatibilita: nízkoprofilový rozdeľovač 12-vývodový aj 17-vývodový, systém recoVAIR /4, univerzálne pre všetky centrálne jednotky tejto rady
• Kompatibilita s jednotkami: recoVAIR VAR 150/4 L, VAR 150/4 R, VAR 260/4, VAR 260/4 E, VAR 360/4, VAR 360/4 E
• Krajina pôvodu: Nemecko (výrobný závod skupiny Vaillant Group)
• Záruka: 2 roky od predaja koncovému zákazníkovi

Kedy tieto zátky potrebujete

• Pri prvotnej montáži rozvodu, keď projekt vyžaduje využiť len časť vývodov rozdeľovača (napr. rozdeľovač so 17 vývodmi v dome s menším počtom vetraných miestností, s rezervou pre prípadnú budúcu prístavbu alebo úpravu dispozície).
• Pri dodatočnej rekonštrukcii alebo zmene dispozície miestností, keď sa niektorá vetva rozvodu ruší a príslušný vývod na rozdeľovači treba utesniť.
• Ako náhrada za poškodenú alebo stratenú zátku pri servisnom zásahu na existujúcom rozvode.

Montáž - postup

1. Identifikujte na rozdeľovači vývody, ktoré nebudú v projekte využité (t.j. nebude z nich vedená flexibilná hadica k žiadnemu koncovému prvku).
2. Na každý takýto vývod nasaďte zátku 75 mm rovnomerným tlakom, kým nezacvakne alebo nedosadne do svojej konečnej polohy podľa konštrukcie vývodu.
3. Skontrolujte vizuálne aj hmatom, či zátka dosadá rovnomerne po celom obvode vývodu bez medzier.
4. Pred zakrytím podhľadom odporúčame vykonať kontrolu tesnosti celého rozdeľovača vrátane všetkých osadených zátok (napr. jednoduchou skúškou prevádzky ventilátora jednotky na nižšom výkone a kontrolou počuteľných únikov vzduchu).

Prečo je dôležité nepoužité vývody utesniť

Nízkoprofilový rozdeľovač pracuje na princípe rozdelenia jedného vstupného prúdu vzduchu (z hlavnej trasy EPP potrubia) na viacero výstupných vetiev. Ak zostane niektorý z vývodov otvorený bez pripojenej hadice a bez zátky, vzduch si "nájde cestu najmenšieho odporu" práve týmto otvoreným vývodom namiesto toho, aby prúdil rovnomerne do všetkých pripojených vetiev vedúcich do miestností. Dôsledkom je:

• znížený prietok vzduchu na skutočne využívaných vetvách rozvodu, teda menej čerstvého vzduchu privádzaného do miestností, než predpokladá projekt,
• nerovnomerné vetranie jednotlivých miestností oproti projektovanému stavu,
• v prípade otvoreného vývodu v podhľade aj možný únik vzduchu priamo do medzistropného priestoru namiesto do obývaných miestností, čo znižuje reálnu účinnosť celého systému.

Práve preto výrobca odporúča mať zátky 75 mm vždy poruke pri akejkoľvek montáži alebo úprave rozvodu s nízkoprofilovým rozdeľovačom, a to aj vo väčšom počte, než je aktuálne potrebné - pri budúcich úpravách dispozície sa totiž veľmi často zíde zaslepiť ďalší vývod bez nutnosti objednávať jednotlivé kusy dodatočne.

Kompatibilita so systémom recoVAIR /4

Zátky 75 mm sú navrhnuté presne pre vývody nízkoprofilových rozdeľovačov Vaillant recoVAIR /4 (12-vývodový aj 17-vývodový variant) a sú súčasťou uceleného sortimentu príslušenstva tohto systému spolu s hrdlom, zátkou hrdla, flexibilnými hadicami 75/62 mm a priamymi adaptérmi rovnakého priemeru. Nekombinujte tieto zátky s rozdeľovačmi iných výrobcov alebo odlišných priemerov vývodu - nemuseli by tesniť správne.

Súvis so vzduchovým výkonom a energetickou účinnosťou systému

Aj keď ide na prvý pohľad o bezvýznamný drobný diel, ktorý sa v cenníku nachádza medzi najlacnejšími položkami celého systému recoVAIR /4, jeho absencia alebo nesprávne použitie má priamy dopad na energetickú bilanciu celého domu a na spokojnosť obyvateľov s kvalitou vetrania v jednotlivých miestnostiach. Centrálne jednotky recoVAIR /4 sú navrhnuté tak, aby pri danom výkone ventilátorov dopravili presne definované množstvo vzduchu do jednotlivých miestností podľa projektu. Ak je časť kapacity ventilátora "premárnená" na neúčelný prietok cez neutesnený, nevyužitý vývod rozdeľovača, systém musí buď pracovať s vyššími otáčkami (a teda vyššou spotrebou elektrickej energie a hlukom), aby dosiahol požadovaný prietok v obývaných miestnostiach, alebo v horšom prípade skutočný prietok v miestnostiach zaostáva za projektovanou hodnotou a obyvatelia to pociťujú ako nedostatočné vetranie, zápach alebo zvýšenú vlhkosť. Investícia do niekoľkých centov za kus zátky sa preto z dlhodobého hľadiska jednoznačne oplatí v porovnaní s stratami spôsobenými netesným rozvodom.

Kontrola tesnosti po osadení zátok

Po osadení všetkých potrebných zátok na nevyužité vývody rozdeľovača odporúčame vykonať jednoduchú funkčnú skúšku ešte pred zakrytím rozvodu podhľadom:

1. Spustite centrálnu jednotku na testovací alebo maximálny výkon.
2. Priložte ruku alebo tenký prúžok papiera/fólie postupne k jednotlivým osadeným zátkam - správne utesnený vývod by nemal vykazovať žiadne citeľné prúdenie vzduchu ani počuteľný hvizd.
3. Skontrolujte zvukovo celý rozdeľovač - výrazný sykot alebo hvizd z okolia niektorej zo zátok signalizuje jej nesprávne nasadenie, ktoré je potrebné opraviť pred zakrytím podhľadu.
4. Výsledok kontroly odporúčame zaznamenať do montážneho protokolu spolu s ostatnými kontrolami tesnosti rozvodu.

Typické situácie z praxe, keď sa zátky hodia vo väčšom počte

Realizačné firmy pri objednávaní príslušenstva k rozdeľovačom recoVAIR /4 často odporúčajú mať k dispozícii mierne vyšší počet zátok, než je aktuálna potreba, z týchto praktických dôvodov:

• Investor si počas výstavby môže dodatočne rozmyslieť rozmiestnenie alebo počet vetracích bodov v jednotlivých miestnostiach, čo si vyžiada dodatočné prekonfigurovanie zapojenia rozdeľovača.
• Pri budúcej dostavbe alebo zmene účelu miestnosti (napr. premena povalového priestoru na obytné podkrovie) môže byť žiaduce niektorý vývod dodatočne sprístupniť alebo naopak zaslepiť.
• Pri prípadnej výmene alebo servise jednotlivých hadicových vetiev sa dočasne používa zátka na zaslepenie vývodu, kým sa neosadí nová hadica, aby zvyšok systému nebol počas prác odstavený z prevádzky.

Údržba a starostlivosť

Zátky nevyžadujú žiadnu údržbu počas prevádzky systému, keďže neobsahujú žiadne pohyblivé, elektronické ani filtračné súčasti a ich jedinou funkciou je trvalé, spoľahlivé utesnenie vývodu. Odporúčame:

• pri akomkoľvek zásahu do podhľadu v okolí rozdeľovača skontrolovať, či zátky zostávajú pevne a tesne nasadené,
• pri zmene dispozície miestností alebo pri budúcom rozširovaní rozvodu mať poruke náhradné zátky pre prípadné nové zaslepenie uvoľnených vývodov,
• v prípade mechanického poškodenia zátky (napr. prasknutie pri neopatrnej manipulácii) ju čo najskôr nahradiť novým kusom, aby sa zachovala tesnosť celého rozdeľovača.

Rozdiel medzi zátkou vývodu a zátkou hrdla

V sortimente príslušenstva k nízkoprofilovým rozdeľovačom systému recoVAIR /4 sa vyskytujú dva odlišné typy zátok, ktoré sa niekedy zamieňajú, hoci majú úplne inú funkciu aj rozmer:

• Zátka 75 mm vývodu rozdeľovača (tento produkt) - slúži na zaslepenie ktoréhokoľvek z 12 alebo 17 vývodov rozdeľovača, ktoré by inak viedli flexibilnou hadicou do konkrétnej miestnosti. Dodáva sa v baleniach po 10 kusoch, keďže sa bežne nevyužívajú všetky vývody naraz.
• Zátka hrdla nízkoprofilového rozdeľovača (samostatný produkt) - má iný priemer a slúži na zaslepenie hlavného pripojenia rozdeľovača na okrúhle EPP potrubie, napríklad počas prepravy, skladovania alebo dočasnej odstávky rozdeľovača pred pripojením na hlavnú trasu.

Pri objednávaní príslušenstva je preto dôležité rozlišovať tieto dva produkty a objednať presne ten typ zátky, ktorý zodpovedá miestu, kde má byť použitá - vývod s priemerom 75 mm, alebo hlavné hrdlo rozdeľovača s iným rozmerom pripojenia.

Odporúčané množstvo na objednanie

Pri plánovaní nákupu odporúčame vychádzať z projektovej dokumentácie vzduchotechniky, ktorá presne definuje, koľko vývodov rozdeľovača bude v danom projekte skutočne využitých a koľko zostane voľných. Ako orientačné pravidlo možno použiť nasledovný prístup:

• Ak projekt využíva rozdeľovač s 12 vývodmi a reálne sa použije napríklad len 9 vetiev, zostávajú 3 vývody na zaslepenie - jedno balenie 10 ks s rezervou plne pokryje túto potrebu.
• Pri rozdeľovači so 17 vývodmi a väčším rozdielom medzi kapacitou a skutočne využitými vetvami môže byť potrebné objednať aj dve balenia, aby zostala primeraná rezerva pre prípadné budúce úpravy.
• Realizačné firmy pracujúce s viacerými objektmi si spravidla držia na sklade niekoľko balení zátok ako bežný spotrebný materiál k tomuto typu rozdeľovačov.

Vzhľadom na nízku cenu tohto príslušenstva v porovnaní s celkovými nákladmi na realizáciu vzduchotechnického rozvodu odporúčame pri pochybnostiach objednať radšej o jedno balenie zátok viac, než neskôr riešiť dokupovanie jednotlivých kusov s odstupom času, keď už môže byť rozdeľovač zakrytý podhľadom a prístup k nemu komplikovanejší.

Prečo si vybrať originálny diel Vaillant

Aj takýto drobný diel, akým je zátka vývodu, má priamy vplyv na skutočný výkon a vyváženosť celého systému riadeného vetrania s rekuperáciou tepla. Originálna zátka od výrobcu garantuje presné rozmerové a tvarové prispôsobenie vývodu konkrétneho rozdeľovača recoVAIR /4, čo pri neoriginálnych alebo univerzálnych náhradách nemusí byť zaručené a môže viesť k netesnostiam, ktoré sa ťažko odhaľujú až po zakrytí rozvodu podhľadom.
