Zostava priemyselného nerezového rozdeľovača/zberača IVAR.CS 657 – 11-cestná, 2" x 1" F
Kód: 560091Podrobný popis
Na čo slúži
Zostava IVAR.CS 657 rozdeľuje vykurovaciu alebo chladiacu vodu do jednotlivých slučiek či vetiev a zbiera ju späť. Je navrhnutá pre vykurovacie a chladiace systémy aj priemyselné aplikácie, kde sa počíta s vysokým prietokom média. Táto verzia má 11 výstupov a telá dimenzie DN 50 s bočnými vstupmi 2".
Vlastnosti
- telá z nerezovej ocele AISI 316L s vysokou odolnosťou proti korózii
- výstupy s vnútorným závitom 1" F s osovou vzdialenosťou 100 mm
- bočné vstupy s vnútorným závitom 2" F a 1" F
- závity podľa ISO 228/1
- farebné rozlíšenie prívodu na rozdeľovači a spiatočky na zberači
- osovú vzdialenosť rozdeľovača a zberača je možné zvoliť
- médium voda alebo zmes s glykolom do 30 %
Montáž

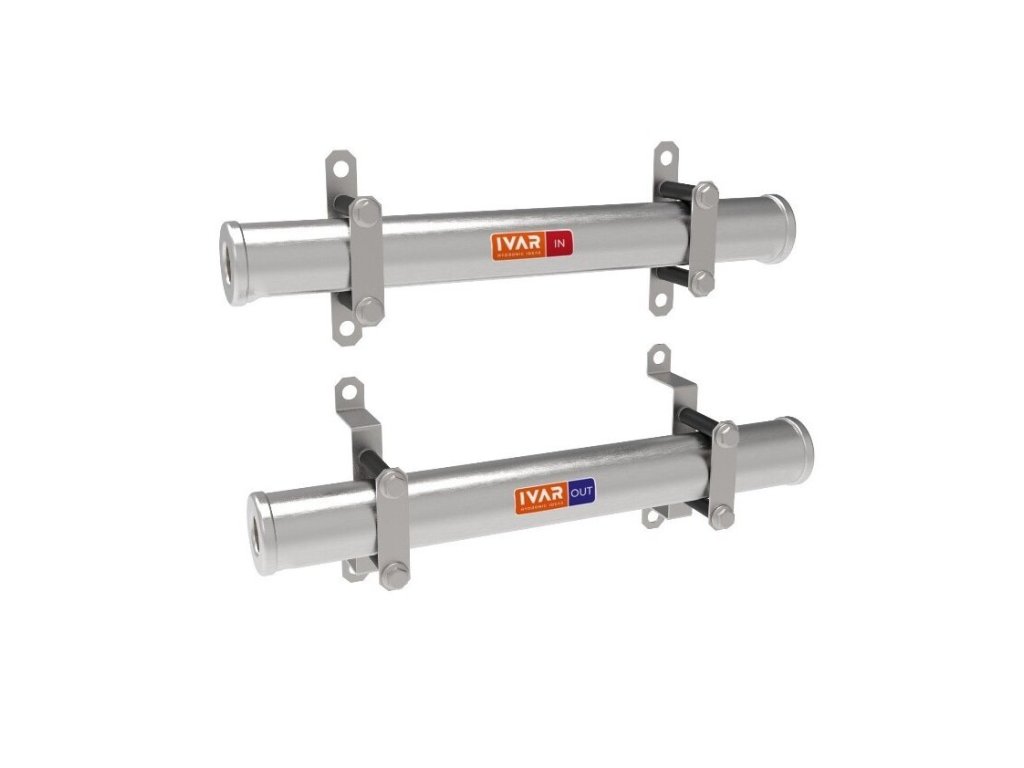

Zostava sa dodáva rozložená, v balení sú telo rozdeľovača, telo zberača a upevňovacie konzoly. Výstupy sú neosadené, takže sa dajú vybaviť uzatváracími alebo regulačnými armatúrami podľa projektu. Po zložení a dotiahnutí spojov treba urobiť tlakovú skúšku a skontrolovať tesnosť. Prívod sa pripája na stranu označenú IN (červená), spiatočka na OUT (modrá). Telá sa nesmú namáhať nadmerným krútiacim momentom.
Rovnaká zostava sa vyrába s 2 až 12 výstupmi, a to aj vo vyhotovení 6/4" x 1" F.
Technické parametre
| Kód | 560091 |
| Výrobca | IVAR |
| Typ | IVAR.CS 657 |
| Vyhotovenie | neosadená zostava rozdeľovač + zberač |
| Materiál | nerezová oceľ AISI 316L |
| Počet výstupov | 11 |
| Menovitá svetlosť | DN 50 |
| Bočné vstupy | vnútorný závit 2" F a 1" F |
| Pripojenie výstupov | vnútorný závit 1" F |
| Osová vzdialenosť výstupov | 100 mm |
| Max. prevádzkový tlak | 10 bar |
| Max. prevádzková teplota | +120 °C |
| Médium | voda, max. 30 % glykolu |
| Rozmer C / D | 1100 / 1145 mm |
| Max. prietok pri 1,0 m/s | 8200 l/h |
Dodatočné parametre
| Kategória: | Priemyselné rozdelovače |
|---|---|
| Záruka: | 2 roky |
| Kód: | 560091 |
| Výrobca: | IVAR |
| Typ: | IVAR.CS 657 |
| Vyhotovenie: | neosadená zostava rozdeľovač + zberač |
| Materiál: | nerezová oceľ AISI 316L |
| Počet výstupov: | 11 |
| Menovitá svetlosť: | DN 50 |
| Bočné vstupy: | vnútorný závit 2" F a 1" F |
| Pripojenie výstupov: | vnútorný závit 1" F |
| Osová vzdialenosť výstupov: | 100 mm |
| Max. prevádzkový tlak: | 10 bar |
| Max. prevádzková teplota: | +120 °C |
| Médium: | voda, max. 30 % glykolu |
| Rozmer C / D: | 1100 / 1145 mm |
| Max. prietok pri 1,0 m/s: | 8200 l/h |
