Nerezový rozdeľovač hranatý - 3 - cestný - prietokomery, termostat. ventily, automat. odvzd. ventily, pripojenie 1" závit

Podrobný popis

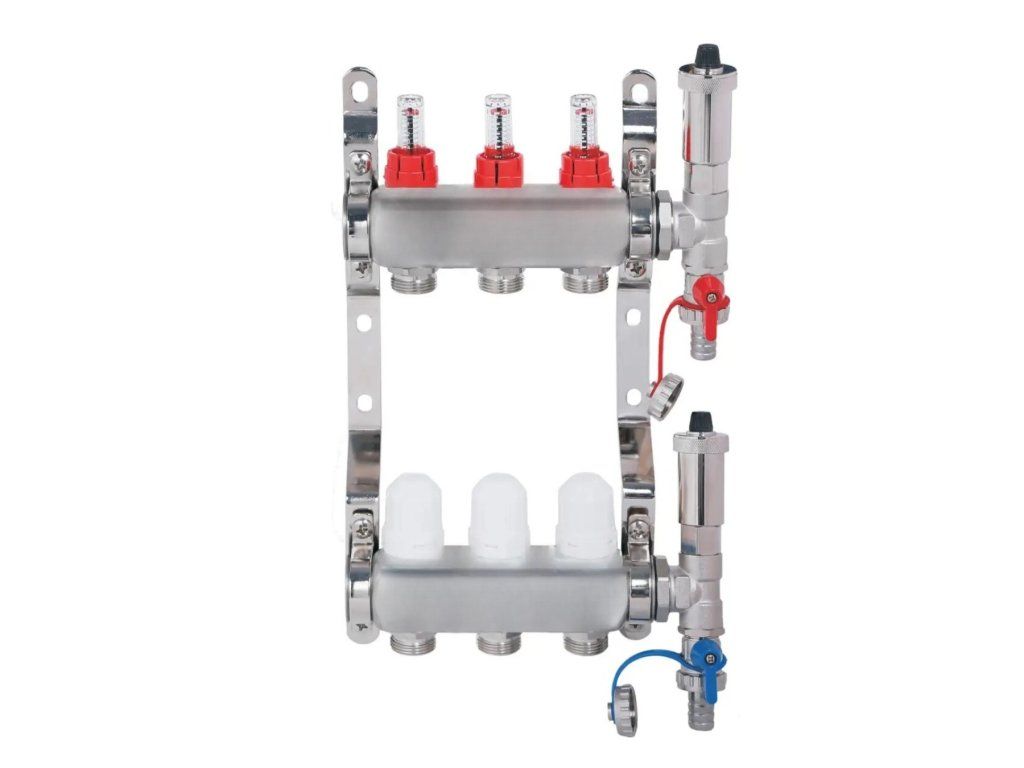

Nerezový rozdeľovač hranatý pre podlahové kúrenie, 3-cestný, pripojenie 1".

Rozdeľovač rozvádza vykurovaciu (alebo chladiacu) vodu z jedného zdroja do jednotlivých okruhov podlahového kúrenia a zároveň umožňuje presnú reguláciu, odvzdušnenie a uzavretie každého okruhu samostatne. Ponúka odolné nerezové telo a termoregulačné ventily pripravené na osadenie elektrotermických hlavíc pre automatické riadenie jednotlivých zón.

V čom tento rozdeľovač vyniká

• Nerezové telo - vyššia odolnosť voči korózii než pri porovnateľných mosadzných rozdeľovačoch.
• Pripravený na zónovú reguláciu - termoregulačné ventily so závitom M30x1,5 umožňujú kedykoľvek doplniť elektrotermické hlavice a riadiť každý okruh samostatným izbovým termostatom.
• Presné dvojregulačné prietokomery s možnosťou uzamknutia nastavenej hodnoty, aby sa nastavenie neposunulo pri bežnej obsluhe.
• Tichá prevádzka - držiaky s gumovým tlmením (zvuková izolácia podľa DIN 4109) obmedzujú prenos hluku a vibrácií do konštrukcie.

Technické parametre

• Počet okruhov: 3
• Materiál: mosadz, plasty odolné voči teplu, nerezová oceľ 1.4301
• Pripojenie vstupu a výstupu: 1"
• Pripojenie vetiev: Ek, Eurokonus (3/4" EK)
• Dĺžka rozdeľovača bez guľových ventilov: 245mm
• Dĺžka rozdeľovača s guľovými ventilmi: 295mm
• Max. pracovný tlak: 10 barov
• Max. prevádzková teplota: + 95 °C
• Prietok: 1,12 m3/h, rozsah merania 0-5 l/min, presnosť +/- 10 %
• Závit: DIN ISO EN 228-1
• Tesnenie: EPDM (ploché tesnenie WS 3825)
• Zvuková izolácia: DIN 4109
• Vhodné kvapaliny: voda na vykurovanie, voda na chladenie, vodné zmesi so štandardnou antikoróznou nemrznúcou prímesou
• Určenie: vyhrievacie a chladiace systémy

Montáž krok za krokom

1. Rozdeľovač upevnite do skrinky pomocou dodaných držiakov s gumovým tlmením, prípadne priamo na stenu.
2. Prívod a spiatočku od zdroja tepla pripojte na vstup a výstup rozdeľovača (1").
3. Na jednotlivé vetvy naskrutkujte zverné šróbenie podľa priemeru vášho potrubia a pripojte okruhy.
4. Ak plánujete zónovú reguláciu, na termoregulačné ventily (M30x1,5) osaďte elektrotermické hlavice napojené na izbové termostaty jednotlivých miestností.
5. Systém napustite, dôkladne odvzdušnite cez automatický odvzdušňovací ventil a prietokomery vyregulujte podľa dĺžky a záťaže jednotlivých okruhov.

Odporúčané príslušenstvo

• Potrubie: PEX-AL-PEX 16 x 2
• Pripojenie k potrubiu: Zverné šróbenie na potrubie ALPEX 16 x 2 ALU-EK
• Umiestnenie: Skrinky pre rozdeľovače

Časté otázky

• Aký je rozdiel oproti mosadznému rozdeľovaču? Nerezové telo je odolnejšie voči korózii. Termostatické ventily na spiatočke, na ktoré sa osádzajú elektrotermické hlavice pre riadenie jednotlivých okruhov (napr. izbovým termostatom), má nerezová aj mosadzná verzia.
• Ako si vybrať počet okruhov? Počet okruhov zodpovedá počtu samostatných slučiek podlahového kúrenia, ktoré chcete na rozdeľovač napojiť.
• Čo ešte potrebujem na inštaláciu? Zverné šróbenie na pripojenie potrubia k rozdeľovaču a vhodnú skrinku na jeho umiestnenie.
