Nerezový rozdeľovač hranatý - 8 - cestný - prietokomery, termostat. ventily, automat. odvzd. ventily, pripojenie 1" závit
Kód: ROZDZ.08SSSúvisiaci tovar
Podrobný popis

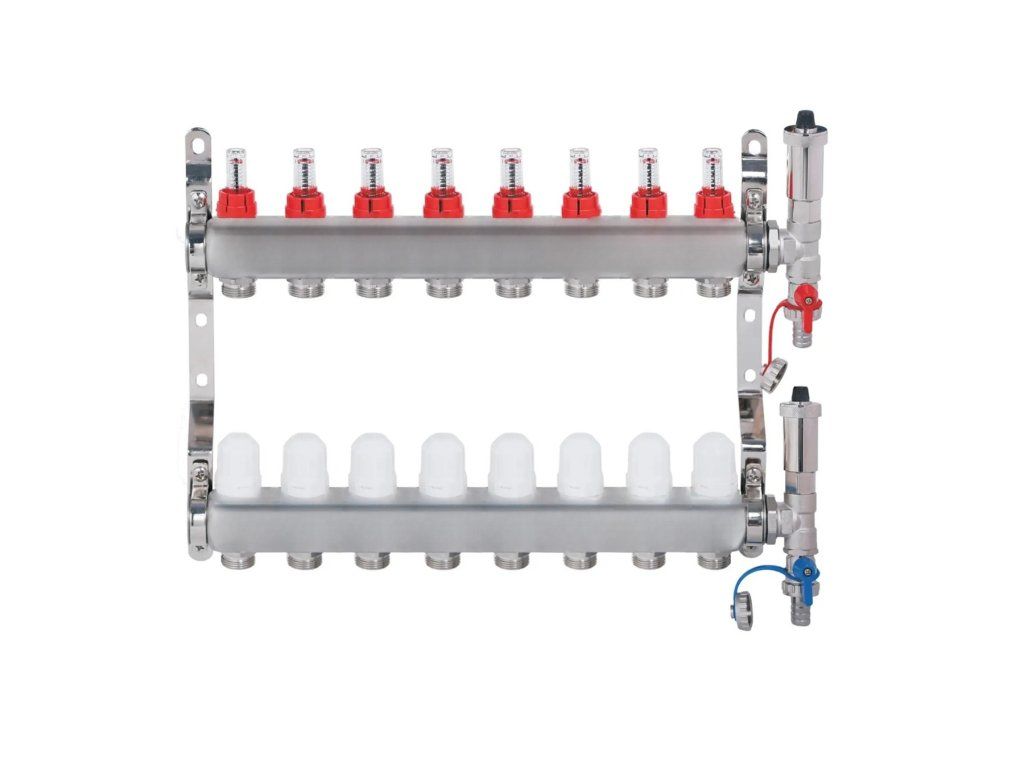

Nerezový rozdeľovač hranatý pre podlahové kúrenie, 8-cestný, pripojenie 1".
Rozdeľovač rozvádza vykurovaciu (alebo chladiacu) vodu z jedného zdroja do jednotlivých okruhov podlahového kúrenia a zároveň umožňuje presnú reguláciu, odvzdušnenie a uzavretie každého okruhu samostatne. Oproti mosadznému prevedeniu ponúka odolnejšie nerezové telo. Termoregulačné ventily sú pripravené na osadenie elektrotermických hlavíc pre automatické riadenie jednotlivých zón.
V čom tento rozdeľovač vyniká
- Nerezové telo - vyššia odolnosť voči korózii a vyšší max. pracovný tlak než pri porovnateľných mosadzných rozdeľovačoch.
- Pripravený na zónovú reguláciu - termoregulačné ventily so závitom M30x1,5 umožňujú kedykoľvek doplniť elektrotermické hlavice a riadiť každý okruh samostatným izbovým termostatom.
- Presné dvojregulačné prietokomery s možnosťou uzamknutia nastavenej hodnoty, aby sa nastavenie neposunulo pri bežnej obsluhe.
- Tichá prevádzka - držiaky s gumovým tlmením (zvuková izolácia podľa DIN 4109) obmedzujú prenos hluku a vibrácií do konštrukcie.
Technické parametre
- Počet okruhov: 8
- Materiál: mosadz, plasty odolné voči teplu, nerezová oceľ 1.4301
- Pripojenie vstupu a výstupu: 1"
- Pripojenie vetiev: Ek, Eurokonus (3/4" EK)
- Dĺžka rozdeľovača bez guľových ventilov: 495 mm
- Dĺžka rozdeľovača s guľovými ventilmi: 545 mm
- Max. pracovný tlak: 10 barov
- Max. prevádzková teplota: + 95 °C
- Prietok: 1,12 m3/h, rozsah merania 0-5 l/min, presnosť +/- 10 %
- Závit: DIN ISO EN 228-1
- Tesnenie: EPDM (ploché tesnenie WS 3825)
- Zvuková izolácia: DIN 4109
- Vhodné kvapaliny: voda na vykurovanie, voda na chladenie, vodné zmesi so štandardnou antikoróznou nemrznúcou prímesou
- Určenie: vyhrievacie a chladiace systémy
Montáž krok za krokom
- Rozdeľovač upevnite do skrinky pomocou dodaných držiakov s gumovým tlmením, prípadne priamo na stenu.
- Prívod a spiatočku od zdroja tepla pripojte na vstup a výstup rozdeľovača (1").
- Na jednotlivé vetvy naskrutkujte zverné šróbenie podľa priemeru vášho potrubia a pripojte okruhy.
- Ak plánujete zónovú reguláciu, na termoregulačné ventily (M30x1,5) osaďte elektrotermické hlavice napojené na izbové termostaty jednotlivých miestností.
- Systém napustite, dôkladne odvzdušnite cez automatický odvzdušňovací ventil a prietokomery vyregulujte podľa dĺžky a záťaže jednotlivých okruhov.
Odporúčané príslušenstvo
- Potrubie: PEX-AL-PEX 16 x 2
- Pripojenie k potrubiu: Zverné šróbenie na potrubie ALPEX 16 x 2 ALU-EK
- Umiestnenie: Skrinky pre rozdeľovače
Časté otázky
- Aký je rozdiel oproti mosadznému rozdeľovaču? Nerezové telo je odolnejšie voči korózii a má vyšší max. pracovný tlak, termoregulačné ventily umožňujú osadenie elektrotermických hlavíc pre riadenie jednotlivých okruhov (napr. izbovým termostatom) - túto možnosť má aj mosadzná verzia s termostatickými ventilmi na spiatočnej lište.
- Ako si vybrať počet okruhov? Počet okruhov zodpovedá počtu samostatných slučiek podlahového kúrenia, ktoré chcete na rozdeľovač napojiť.
- Čo ešte potrebujem na inštaláciu? Zverné šróbenie na pripojenie potrubia k rozdeľovaču a vhodnú skrinku na jeho umiestnenie.
Dodatočné parametre
| Kategória: | rozdeľovače podlahové kúrenie |
|---|---|
| Záruka: | 2 roky |
| EAN: | 5903887102377 |
| Armatúra: | Press-Messing Ms 58, poniklovaná |
| Dĺžka rozdeľovača bez gv. ventilov: | 495 mm |
| Dĺžka rozdeľovača s gv. ventilmi: | 545 mm |
| Kvapaliny: | voda na vykurovanie, voda na chladenie, vodné zmesi so štandardnou antikoróznou nemrznúcou prímesou |
| Materiál: | mosadz, plasty odolné voči teplu, nerezová oceľ 1.4301 |
| Max. pracovný tlak: | 10 bar |
| Max. prípustná prevádzková teplota: | + 95 °C |
| Max. prípustný prevádzkový tlak: | 10 bar |
| Odporučené potrubie: | PEX-AL-PEX 16 x 2 |
| Odporučené pripojenia: | Zverné šróbenie na potrubie ALPEX 16 x 2 ALU-EK |
| Odporučené skrinky: | Skrinky pre rozdeľovače |
| Ploché tesnenie: | WS 3825 |
| Počet okruhov: | osem |
| Presnosť merania: | +/- 10 % |
| Prietok: | 1,12 m3/h |
| Prietokomery: | dvojregulačné s možnosťou uzamknutia |
| Pripojenie vetiev: | Ek, Eurokonus |
| Pripojenie vstupu a výstupu: | 1" |
| Rozsah merania: | 0-5 l/min |
| Tesnenie: | EPDM |
| Určenie: | vyhrievacie a chladiace systémy |
| Závit: | DIN ISO EN 228-1 |
| Zvuková izolácia: | DIN 4109 |
| Druh: | rozdeľovač |
| Materiál rozdeľovača: | nerez |
| Počet okruhov: | 8 |
| Prietokomery: | s prietokomermi |
| Pripojenie rozdeľovača: | 1" |
| EAN: | 5903887102377 |
Hodnotenie tovaru
Buďte prvý, kto napíše príspevok k tejto položke.
Diskusia
Výpis diskusií
M
Miguel
Miguel
Buenos dias,
le esribo ya qu estoy interesado en el collector en acero inoxidable de 8 y 5 entradas y tenia una duda respecto de la manera como se regula el caudal, con los caudalimetros quisiera saber si se hace de manera facil, ya que en un video en youtube en la parte superior de los caudalimetros se ve una especie de herramienta roja para girar los caudalimetros pero en el e-shop no se ve la misma imagen, y queria asegurarme de esto,
muchas gracias
cordialmente
A
ATRIASHOP.ES
ATRIASHOP.ES
Buenos días, Miguel:
Sí, el caudal se regula de forma sencilla. Los colectores de acero inoxidable de 5 y de 8 vías tienen caudalímetros de doble regulación, con un rango de medición de 0–5 l/min. El ajuste se hace en cada circuito directamente en el caudalímetro y se puede bloquear, de modo que el valor no se mueva con el uso normal. Después de llenar y purgar la instalación, se ajusta el caudal de cada circuito según su longitud y su carga.
Lo que ve en el vídeo en la parte superior de los caudalímetros es, por lo general, una tapa o anillo de protección de color rojo. Se retira o se gira para acceder al ajuste del caudalímetro. No es una herramienta especial. La foto de nuestra tienda puede mostrar el colector sin esa pieza, y eso no cambia la forma de regular el caudal.
Saludos cordiales,
Roman Krajčí
ATRIASHOP.ES
+421 917 133 662
[email protected]
www.atria.sk │ www.atria-europe.com
