Vaillant aroVAIR VA 2-015 CN – parapetný fancoil 1,5 kW (chladenie/kúrenie)

Podrobný popis

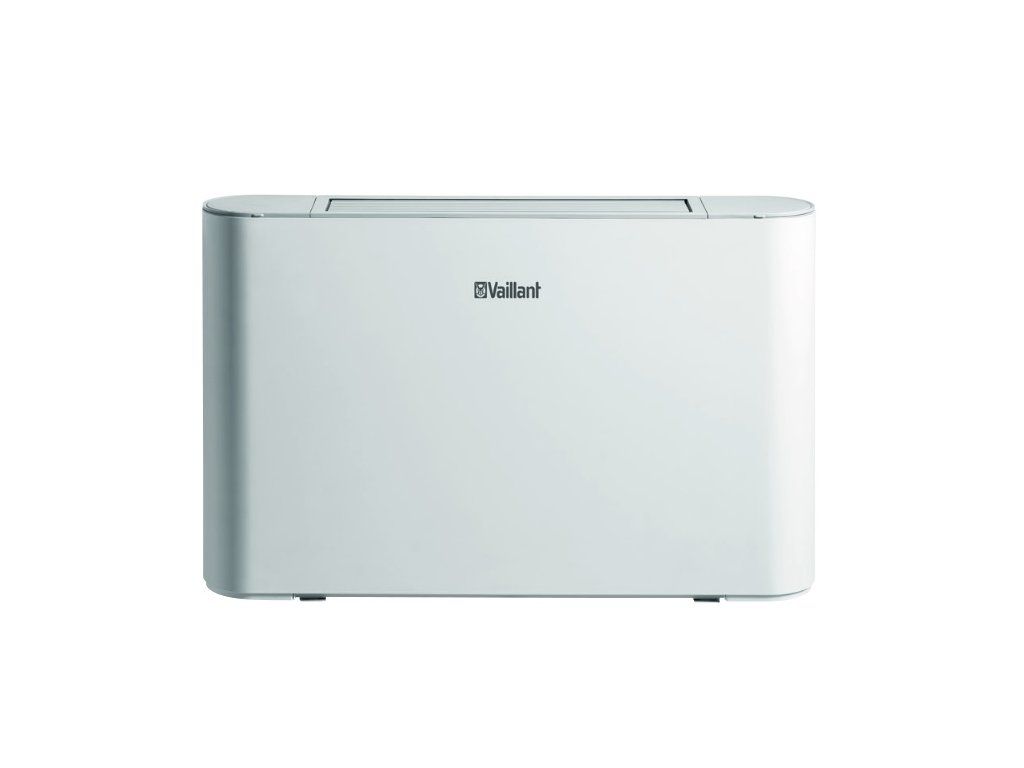

Vaillant aroVAIR VA 2-015 CN je najmenší člen radu parapetných (konzolových) ventilátorových konvektorov aroVAIR VA 2 CN, určený na doplnkové chladenie a vykurovanie menších miestností v systémoch s tepelným čerpadlom vzduch-voda. Kód 0010035091 označuje najnižšiu výkonovú triedu tejto série s chladiacim výkonom 1,50 kW a vykurovacím výkonom 1,57 kW pri najvyššom stupni ventilátora – ideálny pomer pre spálne, detské izby, menšie kancelárie alebo chaty, kde nie je potrebný veľký výkon, ale je dôležitý tichý chod a nenápadné rozmery.

Čo je fancoil a prečo si ho vybrať namiesto klasickej klimatizácie

Ventilátorový konvektor (fancoil) je zariadenie, ktoré teplo alebo chlad nedodáva vlastným kompresorom, ale prostredníctvom vody privádzanej z externého zdroja – najčastejšie z tepelného čerpadla vzduch-voda, ako je Vaillant aroTHERM. Voda preteká cez trojradový medený výmenník s hliníkovými lamelami vo vnútri jednotky a vstavaný ventilátor na jednosmerný (DC/EC) motor ju núti prúdiť do miestnosti. Vďaka tomu fancoil VA 2-015 CN nepotrebuje žiadne chladivo, vonkajšiu jednotku ani prepichovanie steny pre chladivové potrubie – stačí napojiť ho na už existujúci vykurovací/chladiaci okruh domu pomocou dvoch vodovodných prípojok G3/4".

To robí z tohto radu ideálne riešenie najmä pre domácnosti, ktoré si nechali nainštalovať tepelné čerpadlo vzduch-voda a chcú okrem podlahového kúrenia získať aj možnosť aktívneho chladenia v lete – bez nutnosti riešiť samostatnú klimatizáciu so split jednotkou. Keďže ide o dvojtrubkové vyhotovenie, ten istý výmenník slúži v zime na dokurovanie a v lete na chladenie, podľa toho, akú teplotu vody privádza zdroj.

Technické parametre VA 2-015 CN

Nasledujúce hodnoty pochádzajú z oficiálneho technického listu výrobcu (Vaillant, dokument aroVAIR VA 2-015 CN … VA 2-070 CN, príloha A – Dáta technica) a platia pre skúšobné podmienky podľa normy EN 1397: chladenie pri teplote vody 7 °C na vstupe / 12 °C na výstupe a teplote vzduchu v miestnosti 27 °C suchý teplomer / 19 °C mokrý teplomer; vykurovanie pri teplote vody 45 °C so ΔT 5 K a teplote vzduchu v miestnosti 20 °C.

• Chladiaci výkon (celkový): 0,92 kW pri nízkych otáčkach ventilátora / 1,06 kW pri stredných otáčkach / 1,50 kW pri vysokých otáčkach
• Chladiaci výkon citeľný / latentný (pri vysokých otáčkach): 1,14 kW citeľný, 0,36 kW latentný (odvlhčovanie)
• Vykurovací výkon (celkový): 0,92 kW / 1,07 kW / 1,57 kW (nízke / stredné / vysoké otáčky)
• Prietok vody pri chladení: 180 l/h / 210 l/h / 310 l/h
• Prietok vody pri vykurovaní: 180 l/h / 210 l/h / 310 l/h
• Tlaková strata pri chladení: 5,84 kPa / 7,63 kPa / 15,1 kPa
• Tlaková strata pri vykurovaní: 5,84 kPa / 7,63 kPa / 15,1 kPa
• Prietok vzduchu: 150 m³/h (nízke) / 170 m³/h (stredné) / 255 m³/h (vysoké)
• Príkon ventilátora: 8 W / 9 W / 15 W
• Menovitý prúd: 0,18 A
• Hladina akustického tlaku: 21 dB(A) / 24 dB(A) / 34 dB(A)
• Hladina akustického výkonu: 34 dB(A) / 37 dB(A) / 47 dB(A)
• Napájanie: 220 – 240 V, 1 fáza, 50 Hz
• Typ ventilátora: jednosmerný (DC) motor, rotačný ventilátor s dopredu zahnutými lopatkami, 1 kus
• Výmenník: 3 rady rúrok, priemer rúrky 7,94 mm, max. pracovný tlak 1,6 MPa
• Hydraulické pripojenie vstup/výstup: G 3/4"
• Vonkajší priemer vývodu kondenzátu: 18,5 mm
• Rozmery (Š × V × H): 790 × 495 × 200 mm
• Hmotnosť netto: 18 kg
• Typ inštalácie: parapetná (konzolová), voliteľne aj podstropná
• Prevádzkový rozsah teploty v miestnosti: 17 – 30 °C pre chladenie aj vykurovanie

Komu je VA 2-015 CN vhodný

Tento najmenší výkonový stupeň radu VA 2 CN je stavaný na miestnosti do približne 15 – 18 m² s bežnou svetlou výškou a štandardnou tepelnou stratou/ziskom – typicky spálne, detské izby, pracovne, hosťovské izby, menšie kancelárske bunky alebo chatové/chalupárske izby. Vďaka nízkej hlučnosti (od 21 dB(A) na najnižšom stupni) je vhodný aj do priestorov, kde sa spí – prakticky nepočuteľný chod pri nízkych otáčkach nenaruší nočný odpočinok, pričom pri potrebe rýchlejšieho dochladenia alebo dohriatia je možné prepnúť na vyšší stupeň.

Ak plánujete vykurovanie a chladenie viacerých miestností z jedného tepelného čerpadla vzduch-voda, VA 2-015 CN je logickou voľbou práve pre najmenšie priestory v dome, zatiaľ čo pre obývaciu izbu alebo kuchyňu s jedálňou zvyčajne siahnete po výkonovo vyšších modeloch tej istej série (VA 2-035 CN, VA 2-045 CN alebo VA 2-070 CN).

Montáž a inštalácia

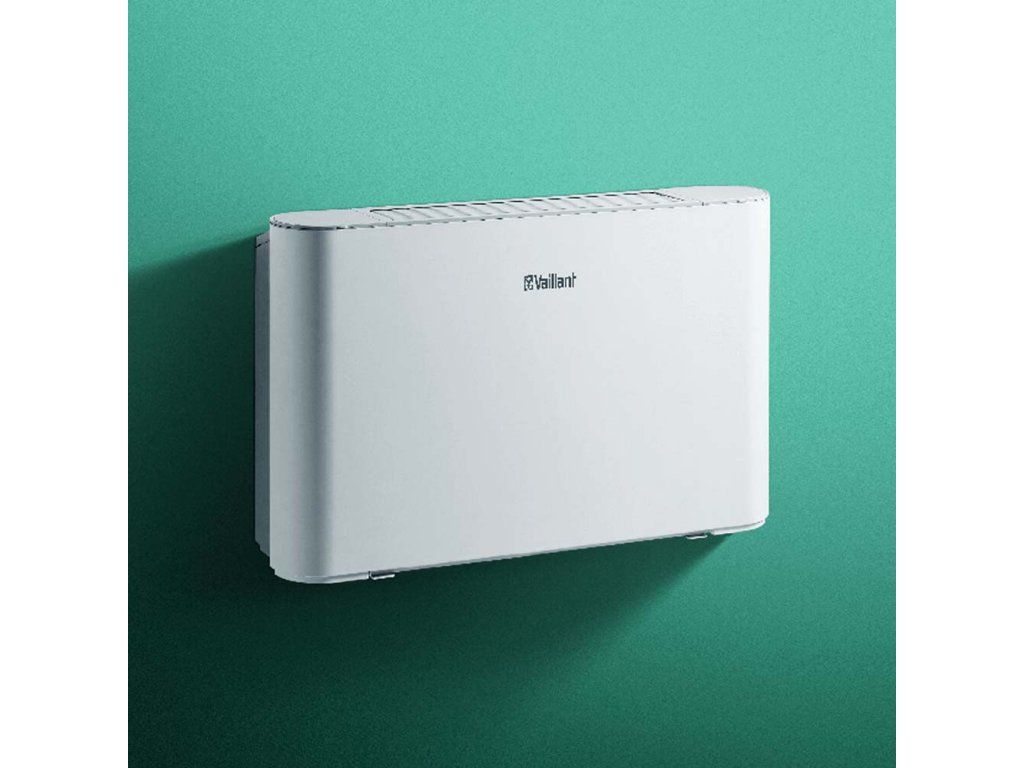

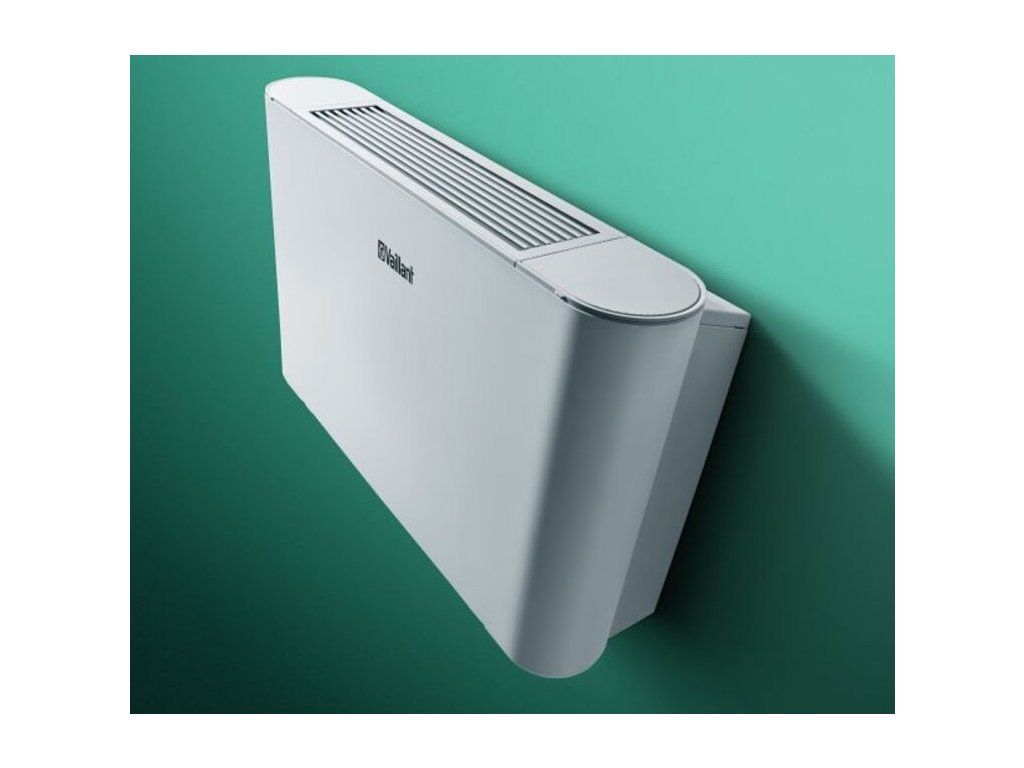

VA 2-015 CN sa štandardne montuje ako parapetná (konzolová) jednotka pod okno, k stene, na krátke nožičky alebo konzoly – v ponuke príslušenstva k tomuto radu nájdete aj samostatné nožičky VAZ-015-070-F1 pre voľne stojacu inštaláciu priamo na podlahu, ak nechcete jednotku upevňovať na stenu. Alternatívne je možná aj podstropná (zavesená) montáž, ak to dispozícia miestnosti vyžaduje – v tom prípade treba dodržať minimálne odstupy od stropu a okolitých prekážok kvôli voľnému nasávaniu a výfuku vzduchu.

Hydraulické pripojenie sa realizuje na prívod a vratnú vetvu s vnútorným závitom G3/4", pričom sa odporúča osadiť uzatváracie ventily (guľové kohúty) pre prípad budúceho servisu bez nutnosti vypúšťania celého okruhu. Súčasťou riešenia je aj odvod kondenzátu s vonkajším priemerom 18,5 mm – v chladiacom režime totiž na výmenníku pri nižších teplotách vody kondenzuje vzdušná vlhkosť a kondenzátna vanička musí mať zabezpečený spádovaný odtok do kanalizácie alebo zbernej nádoby. Elektrické pripojenie 230 V si vyžaduje samostatný okruh s prúdovým chráničom podľa platných noriem pre danú krajinu; samotné ovládanie prevádzky (režim, rýchlosť ventilátora, požadovaná teplota) preberá izbový regulátor, ktorý sa pripája káblovo k svorkovnici jednotky.

Pri dvojtrubkovom zapojení, kde jeden vodný okruh striedavo privádza teplú aj studenú vodu podľa ročného obdobia, je vhodné doplniť aj sadu s 3-cestným prepínacím ventilom (v ponuke pre výkonové rady 1,5 až 4,5 kW ako samostatné príslušenstvo), ktorá automaticky nasmeruje vodu do fancoilu alebo ho pri prepnutí režimu preklenie – regulátor tak môže riadiť prechod medzi kúrením a chladením bez zásahu obsluhy priamo pri zdroji tepla.

Kompatibilné príslušenstvo

K jednotke VA 2-015 CN odporúčame dokúpiť izbový regulátor podľa požadovanej úrovne komfortu:

• VA 1-WC DC – jednoduchý analógový kolieskový regulátor s režimami Kúrenie/Chladenie/VYP a 3 stupňami ventilátora (MIN/MED/MAX), vhodný pre základnú obsluhu bez nutnosti nastavovania.
• VA 2-WC C – elektronický nástenný regulátor s 7 stupňami ventilátora a režimami Auto/Kúrenie/Vysúšanie/Chladenie, pre jemnejšiu reguláciu komfortu.
• VA 2-WC D – digitálny regulátor s displejom, prevádzkovými režimami Auto/Kúrenie/Vysúšanie/Chladenie/Ventilátor a 3 stupňami ventilátora + automatický režim, najvyšší štandard obsluhy v tomto rade.

Pri voľne stojacej inštalácii doplňte nožičky VAZ-015-070-F1 a pri dvojtrubkovom systéme so spoločným prepínaním kúrenie/chladenie zvážte sadu s 3-cestným prepínacím ventilom pre výkonový rozsah 1,5 až 4,5 kW.

Údržba a starostlivosť

Ventilátorové konvektory patria medzi nenáročné zariadenia, no pravidelná údržba predlžuje ich životnosť a udržiava deklarovaný výkon aj hlučnosť:

• Čistenie vzduchového filtra – odporúča sa kontrolovať a čistiť aspoň raz za sezónu (pri intenzívnom používaní alebo prašnejšom prostredí častejšie), zanesený filter znižuje prietok vzduchu a výkon jednotky.
• Kontrola odvodu kondenzátu – pred letnou sezónou skontrolujte priechodnosť odtoku kondenzátu, aby nedošlo k pretečeniu vaničky pri chladení.
• Odvzdušnenie okruhu – po prvom spustení aj po prípadnom zásahu do hydraulického rozvodu odvzdušnite výmenník, vzduchová bublina v ňom znižuje tepelný/chladiaci výkon a môže spôsobovať hluk prúdenia.
• Vizuálna kontrola lamiel výmenníka – zanesené alebo poškodené lamely čistite mäkkou kefkou alebo vysávačom s nízkym sacím výkonom, vyhnite sa ich mechanickému ohýbaniu.
• Servis motora ventilátora – jednosmerný (DC) motor je bezúdržbový a nevyžaduje mazanie, v prípade neobvyklého hluku alebo vibrácií kontaktujte servis.

Prečo si vybrať práve VA 2-015 CN

Ak hľadáte doplnkové chladenie pre menšiu miestnosť napojenú na existujúce tepelné čerpadlo vzduch-voda a nechcete investovať do samostatnej klimatizácie so split jednotkou, VA 2-015 CN ponúka jednoduché, tiché a priestorovo nenáročné riešenie od výrobcu, ktorého tepelné čerpadlá už možno máte doma nainštalované. Jednotný systém od jedného výrobcu zjednodušuje aj prípadnú komunikáciu so servisom a zaručuje kompatibilitu regulácie naprieč celým vykurovacím/chladiacim systémom domácnosti.

Porovnanie v rámci radu VA 2 CN

Celý rad parapetných fancoilov Vaillant aroVAIR VA 2 CN pozostáva zo štyroch výkonových stupňov, ktoré zdieľajú rovnakú konštrukčnú filozofiu (dvojtrubkové vyhotovenie, trojradový výmenník, jednosmerný DC ventilátor, tri rýchlostné stupne), líšia sa však rozmermi, výkonom a počtom ventilátorov:

• VA 2-015 CN (tento produkt) – 1,50/1,57 kW chladenie/kúrenie, 1 ventilátor, rozmery 790 × 495 × 200 mm, hmotnosť 18 kg – najmenšie miestnosti do cca 15 – 18 m².
• VA 2-035 CN – 3,50/3,50 kW, 2 ventilátory, rozmery 1240 × 495 × 200 mm, hmotnosť 25,5 kg – bežná obývacia izba alebo spálňa strednej veľkosti.
• VA 2-045 CN – 4,30/4,30 kW, 2 ventilátory, rozmery 1240 × 495 × 200 mm, hmotnosť 25,5 kg – väčšia obývacia izba alebo miestnosti s vyššou tepelnou stratou.
• VA 2-070/075 CN – 7,35/8,05 kW, 3 ventilátory, rozmery 1360 × 591 × 200 mm, hmotnosť 32,5 kg – veľké otvorené priestory, obývacie kuchyne alebo komerčné aplikácie.

Voľba správneho výkonového stupňa by mala vychádzať z tepelnej straty (v zime) a tepelnej záťaže (v lete) konkrétnej miestnosti – pri predimenzovaní jednotka síce rýchlejšie dosiahne požadovanú teplotu, ale bude častejšie cyklovať a menej efektívne odvlhčovať vzduch pri chladení; pri poddimenzovaní naopak nemusí v extrémnych dňoch stačiť na udržanie komfortnej teploty. V prípade pochybností je vhodné poradiť sa s projektantom vykurovacieho/chladiaceho systému, ktorý zohľadní aj parametre zdroja (tepelného čerpadla) a ďalších pripojených spotrebičov v okruhu.

Izolácia rozvodov a energetická efektivita

Pri chladiacom režime je nevyhnutné, aby boli všetky prívodné a vratné potrubia k jednotke VA 2-015 CN vedené v tepelnej izolácii odolnej proti kondenzácii (napr. syntetický kaučuk s uzavretou bunkovou štruktúrou), inak môže dochádzať k roseniu potrubia mimo jednotky a poškodzovaniu okolitých konštrukcií vlhkosťou. Rovnako je dôležité správne dimenzovanie obehového čerpadla v okruhu tepelného čerpadla tak, aby zabezpečilo deklarovaný prietok vody cez výmenník (180 – 310 l/h podľa zvoleného stupňa ventilátora) – nedostatočný prietok znižuje reálne dosahovaný chladiaci aj vykurovací výkon oproti katalógovým hodnotám.

Z hľadiska prevádzkových nákladov je fancoil v kombinácii s tepelným čerpadlom vzduch-voda spravidla výrazne úspornejší ako samostatná klimatizácia so split jednotkou, pretože nevyužíva vlastný kompresor – spotreba elektrickej energie sa obmedzuje len na pohon ventilátora (8 – 15 W podľa zvoleného stupňa u modelu VA 2-015 CN) a nákladovú položku tvorí najmä prevádzka samotného tepelného čerpadla, ktoré aj tak beží kvôli vykurovaniu alebo príprave teplej vody.
