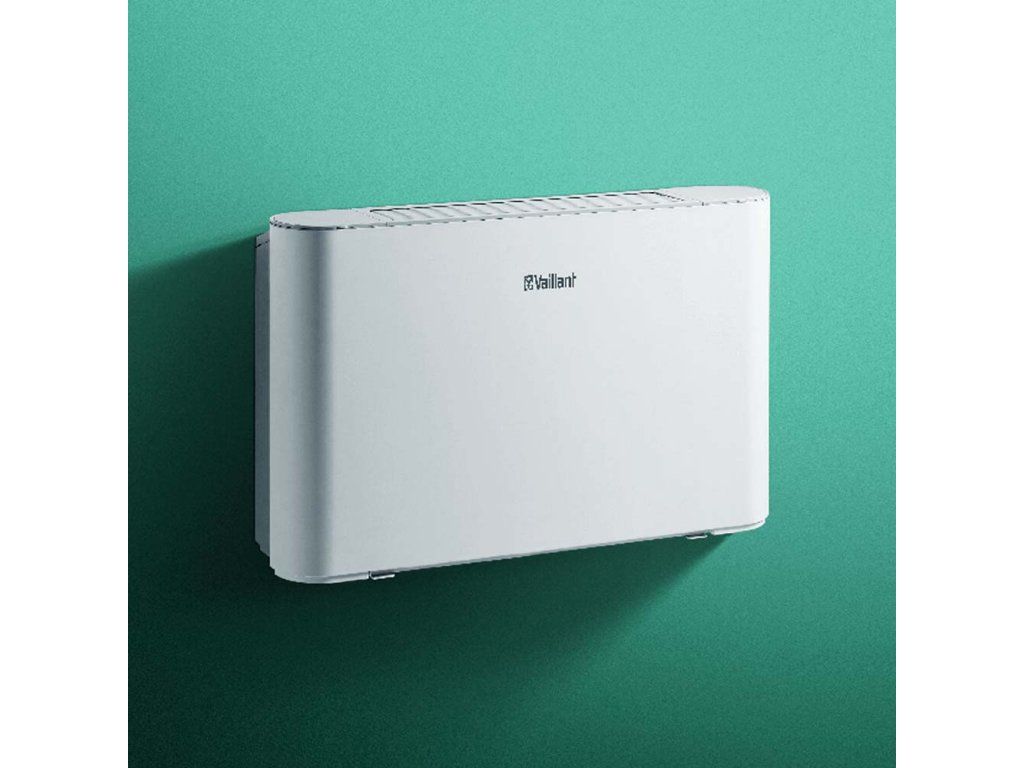

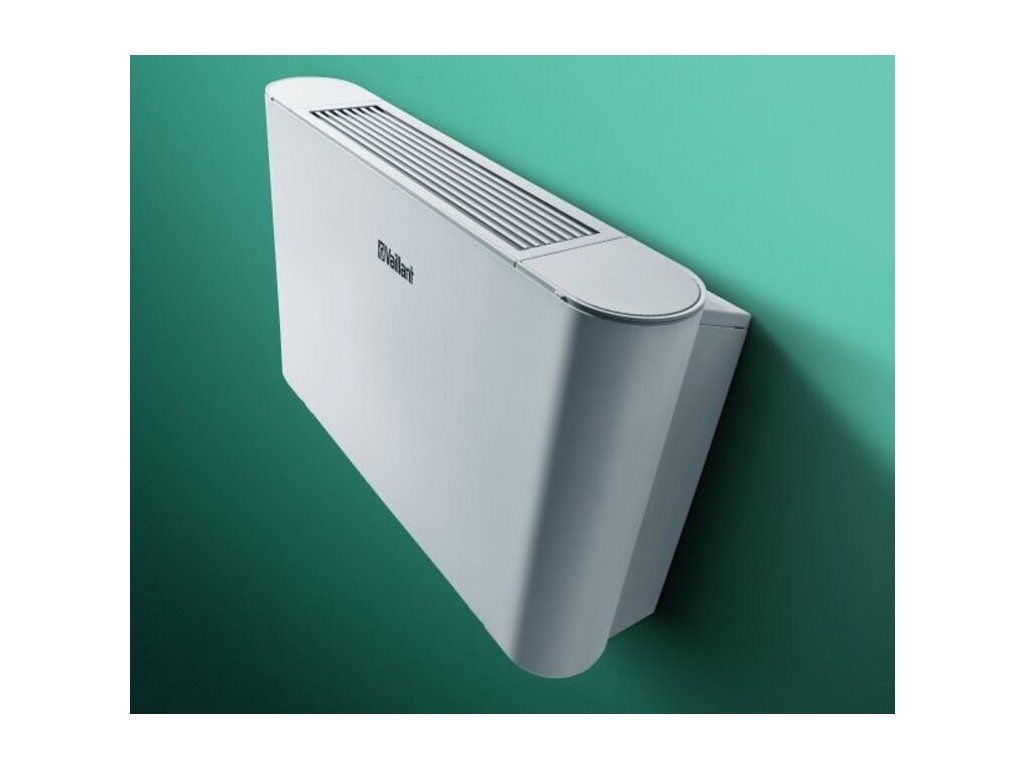

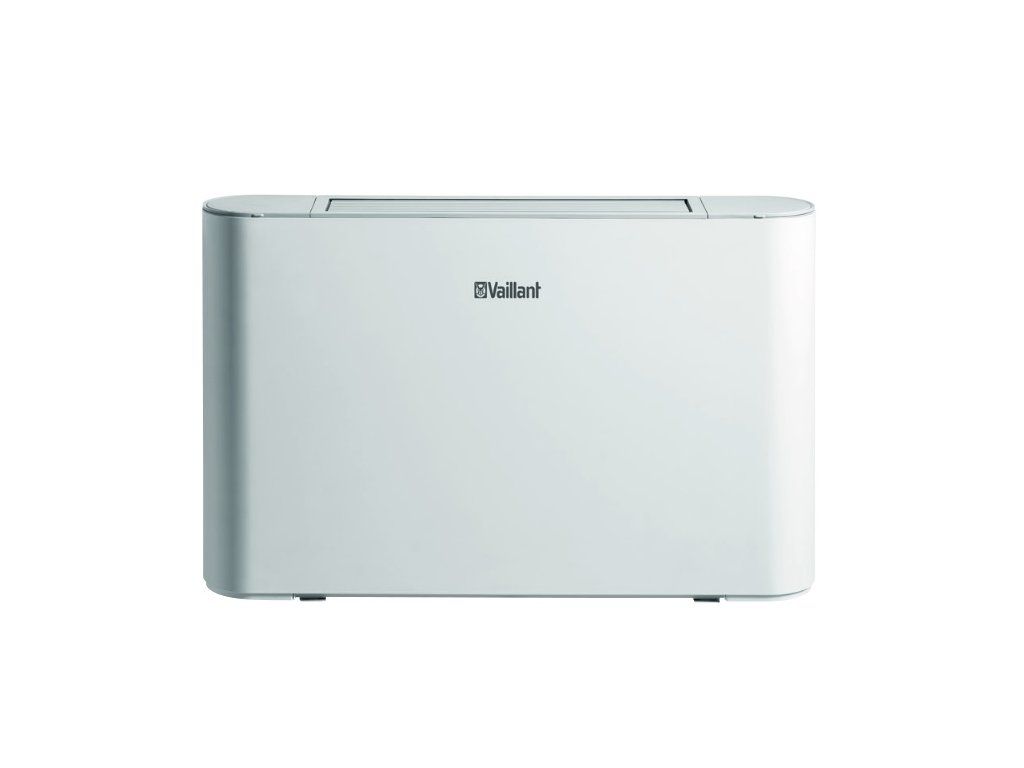

Vaillant aroVAIR VA 2-035 CN – parapetný fancoil 3,5 kW (chladenie/kúrenie)

Podrobný popis

Vaillant aroVAIR VA 2-035 CN (objednávacie číslo 0010035092) je stredne výkonný parapetný ventilátorový konvektor z radu aroVAIR VA 2 CN, ktorý pri najvyšších otáčkach ventilátora dosahuje chladiaci aj vykurovací výkon 3,50 kW. Je to typický "pracovný kôň" celej série – dostatočne výkonný na bežnú obývaciu izbu, spálňu strednej veľkosti alebo kanceláriu, no stále kompaktný a tichý natoľko, aby nerušil bežný chod domácnosti. Rovnako ako ostatné modely radu pracuje s vodou z tepelného čerpadla vzduch-voda (typicky Vaillant aroTHERM) namiesto vlastného chladivového okruhu.

Princíp fungovania dvojtrubkového fancoilu

Fancoil VA 2-035 CN nemá vlastný kompresor ani vonkajšiu jednotku – teplo alebo chlad prijíma prostredníctvom vody, ktorá cirkuluje jeho trojradovým medeným výmenníkom s hliníkovými lamelami. Vstavaný jednosmerný (DC/EC) ventilátor, tentoraz zložený z dvoch samostatných rotorov kvôli dlhšej skrini jednotky, núti vzduch z miestnosti pretekať cez tento výmenník a vracia ho späť do priestoru už ochladený alebo ohriaty. Keďže ide o dvojtrubkové vyhotovenie, ten istý okruh a ten istý výmenník sa v zime využíva na dokurovanie teplou vodou a v lete na chladenie studenou vodou – prepínanie medzi režimami zabezpečuje buď priamo zdroj tepla (tepelné čerpadlo), alebo doplnková sada s 3-cestným prepínacím ventilom osadená na vetve k jednotke.

Výhodou tohto princípu oproti klasickej split klimatizácii je, že netreba viesť chladivové potrubie naprieč fasádou ani riešiť samostatnú vonkajšiu jednotku – stačí napojenie na existujúci vodný rozvod z tepelného čerpadla, ktoré dom pravdepodobne už má nainštalované kvôli vykurovaniu. V praxi to znamená nižšie náklady na inštaláciu pri rekonštrukciách aj novostavbách, kde je tepelné čerpadlo vzduch-voda hlavným zdrojom tepla.

Technické parametre VA 2-035 CN

Hodnoty pochádzajú z oficiálneho technického listu výrobcu Vaillant pre rad aroVAIR VA 2 CN a sú merané podľa normy EN 1397 pri skúšobných podmienkach: chladenie – voda 7 °C/12 °C (vstup/výstup), vzduch v miestnosti 27 °C suchý/19 °C mokrý teplomer; kúrenie – voda 45 °C pri ΔT 5 K, vzduch v miestnosti 20 °C.

• Chladiaci výkon (celkový): 2,22 kW (nízke otáčky) / 2,89 kW (stredné) / 3,50 kW (vysoké)
• Citeľný / latentný chladiaci výkon (vysoké otáčky): 2,65 kW citeľný / 0,85 kW latentný
• Vykurovací výkon (celkový): 2,19 kW / 2,87 kW / 3,50 kW
• Prietok vody – chladenie: 400 l/h / 510 l/h / 610 l/h
• Prietok vody – kúrenie: 430 l/h / 560 l/h / 680 l/h
• Tlaková strata – chladenie: 14,82 kPa / 24,41 kPa / 35,1 kPa
• Tlaková strata – kúrenie: 14,82 kPa / 24,41 kPa / 35,1 kPa
• Prietok vzduchu: 340 m³/h (nízke) / 470 m³/h (stredné) / 595 m³/h (vysoké)
• Príkon ventilátora: 10 W / 17 W / 26 W
• Menovitý prúd: 0,18 A
• Hladina akustického tlaku: 25 dB(A) / 32 dB(A) / 38 dB(A)
• Hladina akustického výkonu: 37 dB(A) / 45 dB(A) / 52 dB(A)
• Napájanie: 220 – 240 V, 1 fáza, 50 Hz
• Typ a počet ventilátorov: jednosmerný (DC) motor, rotačné ventilátory s dopredu zahnutými lopatkami, 2 ks
• Výmenník: 3 rady rúrok, priemer rúrky 7,94 mm, max. pracovný tlak 1,6 MPa
• Hydraulické pripojenie vstup/výstup: G 3/4"
• Vonkajší priemer vývodu kondenzátu: 18,5 mm
• Rozmery (Š × V × H): 1240 × 495 × 200 mm
• Hmotnosť netto: 25,5 kg
• Typ inštalácie: parapetná (konzolová), voliteľne aj podstropná
• Prevádzkový rozsah teploty v miestnosti: 17 – 30 °C, chladenie aj kúrenie

Pre aké priestory je VA 2-035 CN vhodný

S výkonom 3,50 kW pokrýva tento model bežnú obývaciu izbu, väčšiu spálňu, otvorenú kuchyňu s jedálenským kútom alebo kancelársku miestnosť s plochou orientačne od 25 do 35 m² – konkrétny rozsah vždy závisí od tepelnej straty/záťaže budovy, orientácie na svetové strany, zasklenia okien a výšky stropov. V bytových domoch a rodinných domoch s tepelným čerpadlom vzduch-voda je práve táto výkonová trieda najčastejšie volená pre hlavné obytné miestnosti, zatiaľ čo pre malé izby stačí menší model VA 2-015 CN a pre veľké otvorené priestory sa siaha po VA 2-045 CN alebo VA 2-070 CN.

Vzhľadom na dva ventilátory v jednej skrini je chod jednotky rovnomernejší aj pri vyšších otáčkach v porovnaní s jednoventilátorovými modelmi – to oceníte najmä pri rýchlom dochladení miestnosti po príchode domov v horúci letný deň, keď je vhodné dočasne prepnúť na vyšší výkonový stupeň.

Montáž a hydraulické zapojenie

VA 2-035 CN sa inštaluje najčastejšie ako parapetná (konzolová) jednotka pod oknom, prípadne pri stene na samostatných nožičkách VAZ-015-070-F1 (voľne stojaca inštalácia priamo na podlahu), alebo podstropne, ak si to vyžaduje dispozícia miestnosti. Pri všetkých variantoch montáže je potrebné dodržať minimálne odstupy okolo mriežky nasávania a výfuku vzduchu, aby sa neobmedzil deklarovaný prietok vzduchu a tým aj výkon jednotky.

Hydraulické pripojenie na prívodnú a vratnú vetvu s vnútorným závitom G3/4" by malo byť doplnené uzatváracími ventilmi pre prípad budúcej údržby alebo výmeny výmenníka bez nutnosti vypúšťania celého vykurovacieho/chladiaceho okruhu. Pri chladiacom režime treba počítať s tvorbou kondenzátu na výmenníku – jednotka má vlastnú zbernú vaničku s vývodom s vonkajším priemerom 18,5 mm, ktorý je nutné napojiť na spádovaný odtok do kanalizácie alebo zbernej nádoby, inak hrozí pretečenie a poškodenie okolitých povrchov vlhkosťou.

Elektrické pripojenie 230 V vyžaduje samostatný istený okruh podľa platných noriem; samotné ovládanie (voľba režimu, rýchlosti ventilátora a požadovanej teploty) rieši izbový regulátor pripojený káblovo k svorkovnici jednotky – bez neho fancoil nie je možné plnohodnotne prevádzkovať. Pri dvojtrubkovom systéme so spoločným prepínaním kúrenie/chladenie na úrovni zdroja odporúčame doplniť aj sadu s 3-cestným prepínacím ventilom pre výkonový rozsah 1,5 až 4,5 kW, ktorá je vhodná práve pre tento model.

Odporúčané príslušenstvo

• VA 1-WC DC – analógový kolieskový regulátor, režimy Kúrenie/Chladenie/VYP, 3 stupne ventilátora (MIN/MED/MAX) – jednoduchá a spoľahlivá obsluha.
• VA 2-WC C – elektronický regulátor so 7 stupňami ventilátora a režimami Auto/Kúrenie/Vysúšanie/Chladenie – jemnejšia regulácia komfortu.
• VA 2-WC D – digitálny regulátor s displejom, automatickým režimom a prevádzkovými režimami Auto/Kúrenie/Vysúšanie/Chladenie/Ventilátor – najvyšší komfort obsluhy.
• Sada s 3-cestným prepínacím ventilom (1,5 – 4,5 kW) – pri dvojtrubkovom zapojení so striedavým prepínaním medzi kúrením a chladením.
• Nožičky VAZ-015-070-F1 – pre voľne stojacu (podlahovú) montáž namiesto nástennej alebo podstropnej.

Údržba fancoilu VA 2-035 CN

Pravidelná, jednoduchá údržba udrží deklarovaný výkon aj tichú prevádzku jednotky počas celej jej životnosti:

• Filter vzduchu – kontrolujte a čistite podľa prašnosti prostredia, ideálne pred začiatkom vykurovacej aj chladiacej sezóny, v domácnostiach s domácimi zvieratami alebo alergikmi aj častejšie.
• Odvod kondenzátu – pred letnou prevádzkou overte priechodnosť odtoku, zanesená vanička alebo hadica môže spôsobiť pretečenie kondenzátu do interiéru.
• Odvzdušnenie výmenníka – po inštalácii aj po akomkoľvek zásahu do rozvodov skontrolujte prítomnosť vzduchu v okruhu, ktorý znižuje výkon a spôsobuje hlučnosť prúdenia vody.
• Lamely výmenníka – čistite mäkkou kefkou alebo vysávačom s nízkym výkonom, vyhnite sa mechanickému poškodeniu jemných hliníkových lamiel.
• Kontrola upevnenia – pri voľne stojacej inštalácii na nožičkách raz ročne skontrolujte stabilitu a dotiahnutie spojov.

Prečo zvoliť práve VA 2-035 CN

Ak tepelné čerpadlo vzduch-voda vo vašom dome už zabezpečuje vykurovanie a prípravu teplej vody, VA 2-035 CN je najuniverzálnejším doplnkom na aktívne chladenie hlavných obytných priestorov bez nutnosti investovať do samostatnej split klimatizácie. Výkon 3,50 kW pokryje väčšinu bežných izieb v rodinnom dome či byte a vďaka jednotnému systému od jedného výrobcu (Vaillant) je zaručená kompatibilita regulácie aj jednoduchší servis do budúcna.

Kde zapadá VA 2-035 CN v celom rade aroVAIR VA 2 CN

Rad parapetných fancoilov Vaillant aroVAIR VA 2 CN má štyri výkonové stupne postavené na rovnakej technickej platforme – dvojtrubkové vyhotovenie, trojradový výmenník, jednosmerný (DC) ventilátor s tromi rýchlostnými stupňami a rovnaké hydraulické pripojenie G3/4":

• VA 2-015 CN – 1,50/1,57 kW, 1 ventilátor, rozmery 790 × 495 × 200 mm, 18 kg – malé izby do cca 15–18 m².
• VA 2-035 CN (tento produkt) – 3,50/3,50 kW, 2 ventilátory, rozmery 1240 × 495 × 200 mm, 25,5 kg – bežná obývacia izba či spálňa, 25–35 m².
• VA 2-045 CN – 4,30/4,30 kW, 2 ventilátory, rozmery 1240 × 495 × 200 mm, 25,5 kg – rovnaká skriňa ako VA 2-035 CN, ale výkonnejší výmenník pre náročnejšie priestory.
• VA 2-070/075 CN – 7,35/8,05 kW, 3 ventilátory, rozmery 1360 × 591 × 200 mm, 32,5 kg – veľké otvorené priestory alebo komerčné aplikácie.

Zaujímavé je, že VA 2-035 CN a VA 2-045 CN zdieľajú úplne rovnaké vonkajšie rozmery skrine (1240 × 495 × 200 mm) – rozdiel medzi nimi je čisto vo výkonnosti výmenníka a v prietokových parametroch, takže z hľadiska priestorových nárokov na montáž sú tieto dva modely zameniteľné a voľba medzi nimi by mala vychádzať výhradne z tepelnotechnického výpočtu miestnosti.

Izolácia rozvodov a reálna účinnosť v prevádzke

Aby VA 2-035 CN dosahoval katalógové hodnoty výkonu, je nevyhnutné zabezpečiť dostatočný prietok vody cez výmenník (400 až 610 l/h podľa zvoleného stupňa) – to znamená správne dimenzované obehové čerpadlo a potrubie v okruhu tepelného čerpadla. Rovnako dôležitá je kvalitná tepelná izolácia všetkých prívodných aj vratných rozvodov vedených k jednotke, predovšetkým v chladiacom režime, keď povrchová teplota potrubia klesá pod rosný bod okolitého vzduchu a bez izolácie by dochádzalo k roseniu a poškodzovaniu stavebných konštrukcií vlhkosťou.

Z pohľadu prevádzkových nákladov ide o úspornejšie riešenie než samostatná klimatizácia so split jednotkou – fancoil totiž nepoháňa vlastný kompresor, len ventilátor s príkonom 10 až 26 W podľa zvoleného stupňa, pričom hlavnú časť energie na výrobu chladu alebo tepla už aj tak spotrebováva tepelné čerpadlo, ktoré v dome beží kvôli vykurovaniu a príprave teplej vody bez ohľadu na to, či je pripojený aj fancoil.
