Vaillant VR 32 B - kaskádový modul (eBUS) pre tepelné čerpadlá, montáž na stenu
Kód: 0020235465Podrobný popis

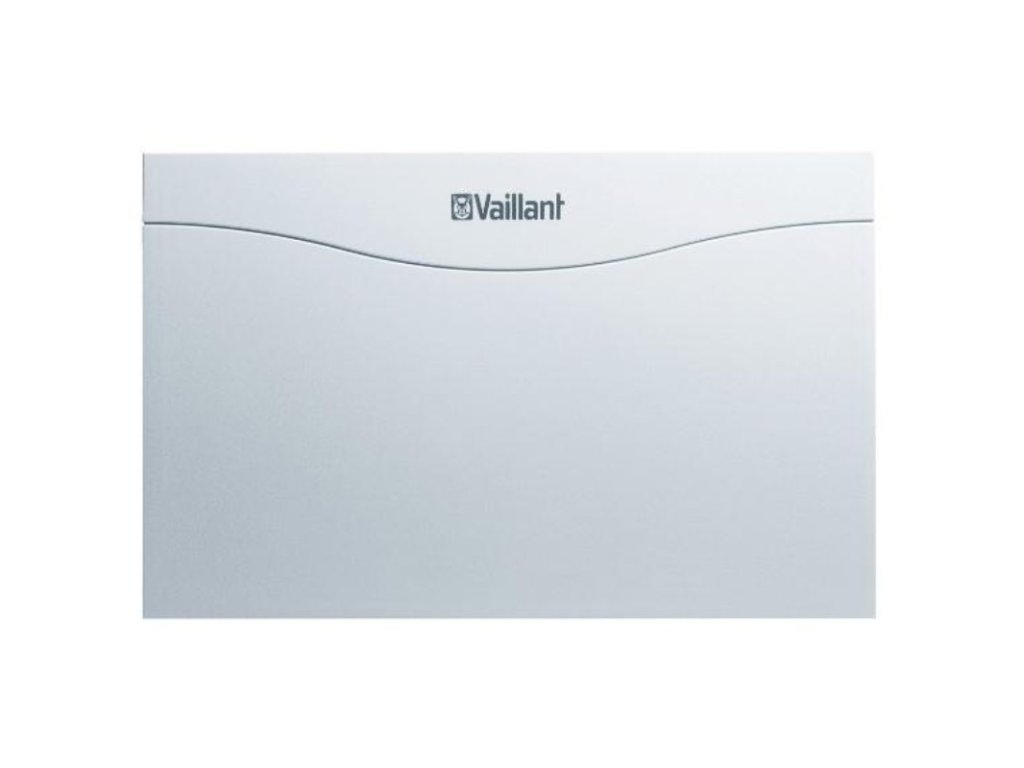

Vaillant VR 32 B - kaskádový modul (eBUS) pre tepelné čerpadlá, montáž na stenu
Vaillant VR 32 B je variácia obľúbeného kaskádového komunikačného modulu VR 32, konštrukčne prispôsobená špecificky pre kaskádové zapojenie tepelných čerpadiel. Zatiaľ čo štandardný modul VR 32 sa montuje priamo do rozvádzacej skrine plynového kondenzačného kotla, VR 32 B je vyhotovený s možnosťou samostatnej montáže na stenu - čo lepšie zodpovedá typickej inštalácii tepelných čerpadiel, kde je vonkajšia alebo vnútorná jednotka často umiestnená mimo dosahu jednoduchého prístupu do jej elektroniky, alebo kde viacero jednotiek stojí vedľa seba na spoločnom základe a vyžaduje centrálnejšie umiestnenie komunikačných modulov.
Funkčne plní VR 32 B rovnakú úlohu ako klasický VR 32 - umožňuje nadradenému systémovému regulátoru (napríklad multiMATIC, calorMATIC alebo auroMATIC) jednoznačne identifikovať a nezávisle riadiť každé tepelné čerpadlo v kaskádovej zostave. Aj tu platí základné pravidlo, že na kaskádu "n" tepelných čerpadiel je potrebný zodpovedajúci počet modulov, pričom presný počet a spôsob zapojenia (najčastejšie kombinácia master/slave jednotiek s jedným hlavným tepelným čerpadlom a niekoľkými podriadenými) sa odvíja od konkrétneho typu a radu tepelných čerpadiel Vaillant použitých v danej zostave.
Prečo kaskáda tepelných čerpadiel
Kaskádové zapojenie viacerých menších tepelných čerpadiel namiesto jednej veľkej jednotky s vysokým výkonom je čoraz obľúbenejším riešením najmä pri väčších objektoch (bytové domy, komerčné budovy, priemyselné haly) alebo pri modernizácii vykurovania s vyššou požadovanou tepelnou stratou. Hlavné výhody tohto prístupu zahŕňajú lepšiu moduláciu celkového výkonu v širokom rozsahu (od výkonu jednej jednotky pri miernom počasí až po súčet výkonov všetkých jednotiek počas mrazivých dní), vyššiu prevádzkovú spoľahlivosť vďaka redundancii (pri poruche alebo servise jednej jednotky zvyšné pokračujú v prevádzke) a jednoduchšiu možnosť budúceho rozšírenia výkonu pridaním ďalšej jednotky bez nutnosti výmeny celého systému.
Kaskády tepelných čerpadiel sú tiež vhodné tam, kde by jedna veľká jednotka narážala na limity dostupného elektrického príkonu alebo priestorové obmedzenia pre umiestnenie vonkajšej jednotky - viacero menších jednotiek je možné rozmiestniť flexibilnejšie a s nižšími nárokmi na jednotlivé elektrické okruhy.
Hlavné technické vlastnosti
- Kaskádový komunikačný modul (eBUS coupler) v prevedení pre samostatnú montáž na stenu.
- Umožňuje nadradenému regulátoru jednoznačne adresovať a riadiť každé tepelné čerpadlo v kaskáde samostatne.

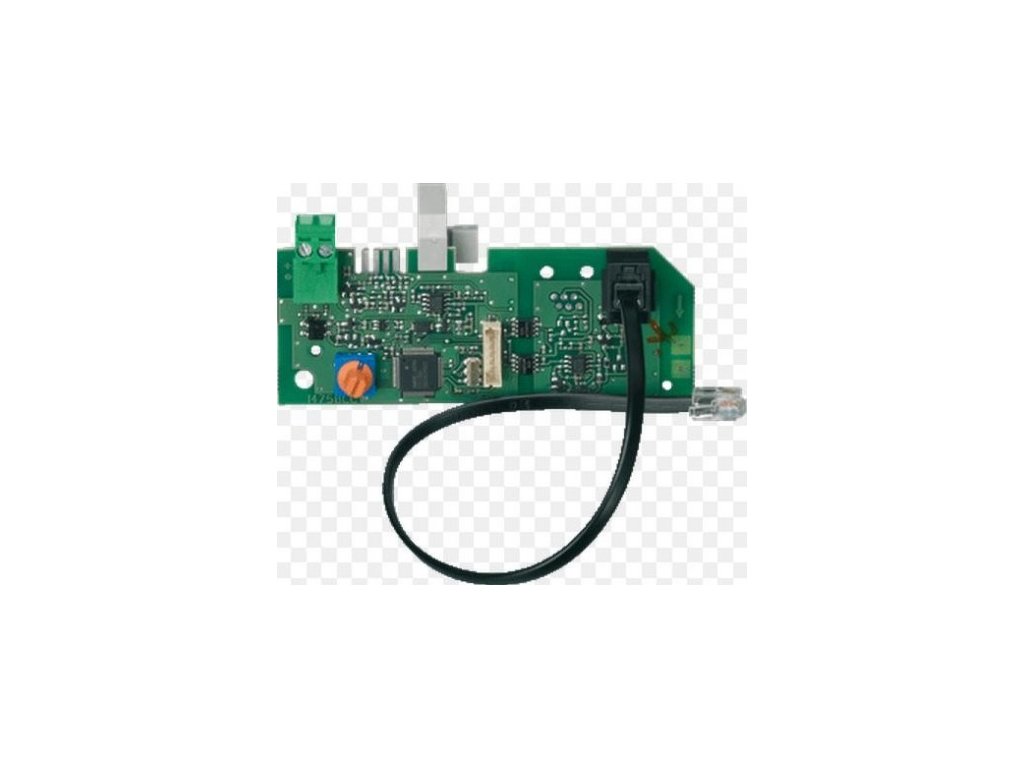

- Nastavenie jedinečnej adresy jednotky pomocou otočného číselného prepínača priamo na module.
- Kompatibilný so systémovými regulátormi podporujúcimi kaskádové riadenie tepelných čerpadiel Vaillant (napr. multiMATIC, calorMATIC v kombinácii s príslušnou riadiacou elektronikou tepelného čerpadla).
- Robustné vyhotovenie vhodné aj pre montáž v technickej miestnosti alebo v blízkosti vonkajšej jednotky tepelného čerpadla.
- Rovnaký komunikačný protokol eBUS ako pri kaskádach plynových kotlov, čo zjednodušuje servis a diagnostiku pre technikov už oboznámených s touto platformou.
Ako funguje kaskádové riadenie tepelných čerpadiel
Pri kaskáde tepelných čerpadiel je typicky jedna jednotka nastavená ako hlavná (master), ktorá komunikuje priamo so systémovým regulátorom a riadi ostatné jednotky (slave) v zostave. Modul VR 32 B pri každej jednotke zabezpečuje jej jednoznačnú identifikáciu na zbernici eBUS, vďaka čomu regulátor dokáže sledovať prevádzkový stav, výstupný výkon a prípadné poruchové hlásenia každej jednotky samostatne. Na základe aktuálnej tepelnej potreby objektu (odvodenej napríklad z ekvitermickej krivky a vonkajšej teploty nameranej vonkajším snímačom) potom regulátor postupne zapína alebo vypína jednotlivé tepelné čerpadlá tak, aby bola pokrytá požadovaná tepelná potreba pri čo najvyššom koeficiente výkonnosti (COP) každej prevádzkovanej jednotky.
Táto stratégia riadenia je energeticky výhodnejšia než prevádzka jedného veľkého tepelného čerpadla pri čiastočnom výkone, keďže menšie jednotky pracujúce blízko svojho menovitého výkonu dosahujú spravidla vyššiu účinnosť než veľká jednotka výrazne podťažená pod svoj menovitý výkon. Systém tiež strieda poradie zapínania jednotlivých čerpadiel, aby sa rovnomerne rozložili prevádzkové hodiny a predĺžila životnosť kompresorov v celej kaskáde.
Kompatibilita a súvisiace komponenty
VR 32 B je určený pre kaskádové zapojenie tepelných čerpadiel Vaillant riadených kompatibilným systémovým regulátorom s podporou kaskádového režimu. Pri návrhu kaskády tepelných čerpadiel je okrem modulov VR 32 B potrebné zvážiť aj vhodné hydraulické zapojenie (spoločný akumulačný zásobník, hydraulický oddeľovač, obehové čerpadlá jednotlivých okruhov) a prípadne aj rozširujúce moduly pre riadenie ďalších vykurovacích okruhov alebo prípravy teplej vody. Presnú konfiguráciu odporúčame vždy konzultovať s projektantom alebo naším technickým tímom, keďže kaskády tepelných čerpadiel majú spravidla vyššie nároky na návrh hydrauliky než kaskády plynových kotlov (napríklad kvôli nižším teplotným spádom a vyšším prietokom).
Inštalácia
Montáž modulu VR 32 B pozostáva z jeho upevnenia na stenu v blízkosti riadenej jednotky tepelného čerpadla, pripojenia napájania a zbernicových vodičov eBUS podľa schémy zapojenia kaskády, a nastavenia jedinečnej adresy jednotky otočným prepínačom priamo na module. Tento postup sa opakuje pre každé tepelné čerpadlo v kaskáde s odlišnou adresou pre každú jednotku. Po zapojení všetkých modulov nasleduje konfigurácia kaskády v menu systémového regulátora - zadanie počtu jednotiek, overenie správnej komunikácie s každou z nich a nastavenie prevádzkových parametrov kaskády, napríklad postupnosti zapínania alebo minimálnej doby behu jednotky pred jej vypnutím.
Vzhľadom na zvýšenú komplexnosť kaskádových zostáv tepelných čerpadiel (elektrické zapojenie, chladivový okruh jednotlivých jednotiek, hydraulické prepojenie a komunikácia) dôrazne odporúčame zveriť návrh aj inštaláciu kvalifikovanému technikovi so špecializáciou na tepelné čerpadlá Vaillant a kaskádové systémy.
Typické scenáre použitia
Kaskády tepelných čerpadiel s modulmi VR 32 B sa využívajú predovšetkým vo väčších objektoch s vysokou a premenlivou tepelnou potrebou - bytové domy, administratívne budovy, wellness centrá, alebo priemyselné prevádzky s nárokmi na vykurovanie aj chladenie. Sú tiež vhodným riešením pri modernizácii väčších kotolní prechádzajúcich z fosílnych palív na tepelné čerpadlá, kde postupné nasadenie viacerých menších jednotiek umožňuje rozloženie investície v čase a jednoduchšie plánovanie výmeny jednotlivých komponentov v priebehu ich životnosti.
Ďalším typickým scenárom je objekt s obmedzeným pripojiteľným elektrickým výkonom, kde je výhodnejšie rozložiť celkový príkon medzi viacero menších jednotiek namiesto jednej veľkej jednotky s vysokým štartovacím prúdom.
Prečo si vybrať kaskádové riešenie s VR 32 B
Hlavnou výhodou kaskády tepelných čerpadiel oproti jednej veľkej jednotke je lepšia modulácia výkonu v širokom rozsahu, vyššia prevádzková spoľahlivosť vďaka redundancii a možnosť postupného investičného rozšírenia systému. Pri poruche alebo plánovanom servise jednej jednotky zostávajúce jednotky naďalej pokrývajú aspoň časť tepelnej potreby objektu, čo je významná výhoda oproti jedinej veľkej jednotke, ktorej výpadok by znamenal úplné prerušenie vykurovania. Modulárnosť riešenia navyše umožňuje jednoduchšie plánovanie servisných odstávok jednotlivých jednotiek bez nutnosti úplného vypnutia vykurovania celého objektu.
Údržba
Modul VR 32 B samotný nevyžaduje osobitnú údržbu, dôležitá je však pravidelná servisná kontrola celej kaskádovej zostavy vrátane komunikácie medzi jednotlivými modulmi a systémovým regulátorom. Pri poruche komunikácie s konkrétnou jednotkou v kaskáde (regulátor zobrazí chybové hlásenie o strate spojenia) odporúčame skontrolovať nastavenie adresy na module danej jednotky, mechanické pripojenie zbernicových vodičov a napájanie modulu, prípadne kontaktovať servisného technika na hlbšiu diagnostiku.
Časté otázky (FAQ)
Aký je rozdiel medzi VR 32 a VR 32 B?
VR 32 je určený pre montáž priamo do rozvádzacej skrine plynového kondenzačného kotla, zatiaľ čo VR 32 B je vyhotovený s možnosťou samostatnej montáže na stenu a je určený pre kaskádové zapojenie tepelných čerpadiel.
Koľko modulov VR 32 B potrebujem pre kaskádu dvoch tepelných čerpadiel?
Presný počet potrebných modulov závisí od konkrétneho radu tepelných čerpadiel a spôsobu zapojenia master/slave - odporúčame overiť presnú konfiguráciu s naším technickým tímom alebo projektantom pred objednávkou.
Je možné kombinovať kaskádu tepelných čerpadiel s plynovým kotlom ako záložným zdrojom?
Áno, hybridné riešenia kombinujúce tepelné čerpadlá s plynovým kotlom ako bivalentným zdrojom sú bežné, avšak návrh takejto zostavy si vyžaduje starostlivé zladenie regulácie oboch systémov - odporúčame konzultáciu s projektantom.
Vyžaduje montáž na stenu špeciálne podmienky?
Modul odporúčame montovať v suchom, chránenom priestore (technická miestnosť alebo kryté umiestnenie pri vonkajšej jednotke) v dosahu potrebnej kabeláže, mimo priameho pôsobenia poveternostných vplyvov, pokiaľ nie je výslovne uvedené inak v montážnom návode.
Ekonomický pohľad na kaskády tepelných čerpadiel
Počiatočná investícia do kaskády viacerých tepelných čerpadiel spolu s potrebnými komunikačnými modulmi VR 32 B je spravidla vyššia než do jednej veľkej jednotky s porovnateľným súčtovým výkonom, avšak táto investícia sa v mnohých prípadoch vyplatí vďaka vyššej dosiahnutej účinnosti (COP) pri čiastočných výkonoch, väčšej prevádzkovej flexibilite a nižšiemu riziku úplného výpadku vykurovania pri poruche jednej jednotky. Pre investorov a správcov väčších objektov s dlhodobým horizontom prevádzky preto kaskádové riešenie často predstavuje výhodnejšiu voľbu z hľadiska celkových nákladov na životný cyklus (TCO) v porovnaní s jednou veľkokapacitnou jednotkou.
Zbernica eBUS a jej úloha pri kaskádach tepelných čerpadiel
Podobne ako pri kaskádach plynových kotlov, aj pri tepelných čerpadlách zabezpečuje komunikáciu medzi jednotlivými jednotkami a nadradeným regulátorom digitálna dvojvodičová zbernica eBUS. Táto zbernica prenáša obojsmerne nielen povely na zapnutie či zmenu výkonu, ale aj spätné informácie o aktuálnom prevádzkovom stave, dosahovanom výkonovom čísle (COP), teplotách na výstupe a spiatočke, prípadne chybové hlásenia každej jednotky. Vďaka tomu dokáže regulátor optimalizovať chod celej kaskády nielen podľa okamžitej tepelnej potreby, ale aj podľa aktuálnej efektivity jednotlivých jednotiek - napríklad uprednostniť jednotku aktuálne pracujúcu s vyšším COP pred jednotkou, ktorá z nejakého dôvodu (napr. námraza na výparníku počas odmrazovacieho cyklu) momentálne pracuje menej efektívne.
Modul VR 32 B je súčasťou tejto komunikačnej architektúry - zabezpečuje, že aj keď sú všetky jednotky fyzicky pripojené na spoločnú zbernicu, regulátor ich dokáže jednoznačne rozlíšiť a riadiť nezávisle. Bez tohto modulu pri každej jednotke by kaskádové riadenie viacerých tepelných čerpadiel na spoločnej zbernici nebolo možné.
Návrh kaskády tepelných čerpadiel krok za krokom
Pri návrhu kaskádovej zostavy tepelných čerpadiel s modulmi VR 32 B odporúčame postupovať systematicky: (1) presne vypočítať tepelnú stratu objektu vrátane bivalentného bodu a na jej základe zvoliť počet a výkon jednotlivých jednotiek, (2) objednať zodpovedajúci počet modulov VR 32 B, (3) navrhnúť hydraulické zapojenie kaskády vrátane akumulačného zásobníka, hydraulického oddeľovača a obehových čerpadiel jednotlivých okruhov s ohľadom na nižšie teplotné spády typické pre tepelné čerpadlá, (4) zvoliť systémový regulátor s podporou kaskádového riadenia tepelných čerpadiel, (5) preveriť dostupný elektrický príkon a rozvod pre všetky jednotky súčasne, (6) zabezpečiť odborný projekt a montáž kvalifikovaným technikom so špecializáciou na tepelné čerpadlá. Tento systematický postup výrazne znižuje riziko dodatočných úprav počas realizácie diela.
Dodatočné časté otázky
Znižuje kaskádové zapojenie hlučnosť tepelných čerpadiel v porovnaní s jednou veľkou jednotkou?
Pri nízkej tepelnej potrebe kaskáda spravidla prevádzkuje iba jednu alebo dve jednotky namiesto plného výkonu jednej veľkej jednotky, čo môže mať priaznivý vplyv na celkovú hlučnosť v danom okamihu, hoci pri plnom zaťažení kaskády bude súčet hlučnosti všetkých bežiacich jednotiek porovnateľný s veľkou jednotkou. Rozmiestnenie viacerých menších jednotiek tiež umožňuje ich lepšie akustické oddelenie od citlivých priestorov.
Je potrebný spoločný akumulačný zásobník pri kaskáde tepelných čerpadiel?
Vo väčšine prevádzkových konfigurácií je akumulačný zásobník odporúčaný, keďže zabezpečuje hydraulické oddelenie jednotlivých okruhov, stabilizuje prevádzku kaskády a znižuje počet spínacích cyklov jednotlivých jednotiek, čo predlžuje ich životnosť.
Zhrnutie
Vaillant VR 32 B je kaskádový komunikačný modul prispôsobený špecificky pre tepelné čerpadlá, ktorý vďaka možnosti samostatnej montáže na stenu ponúka väčšiu flexibilitu umiestnenia než klasický VR 32 určený pre plynové kotly. Umožňuje nadradenému regulátoru identifikovať a nezávisle riadiť každú jednotku v kaskáde, čím prináša vyššiu prevádzkovú spoľahlivosť, lepšiu moduláciu výkonu a flexibilnejšie plánovanie servisu pre väčšie objekty s tepelnými čerpadlami Vaillant.
Dodatočné parametre
| Kategória: | regulácie Vaillant |
|---|---|
| Záruka: | 2 roky |
| Typ zariadenia: | Kaskádový komunikačný modul (eBUS coupler) |
| Určenie: | Kaskádové zapojenie tepelných čerpadiel Vaillant |
| Montáž: | Samostatne na stenu |
| Komunikačný protokol: | eBUS |
| Nastavenie adresy: | Otočný číselný prepínač priamo na module |
| Súvisiace komponenty: | Systémový regulátor s podporou kaskádového riadenia (multiMATIC, calorMATIC) |
| Krajina pôvodu: | Nemecko |
| Výrobca: | Vaillant |
| Záruka: | 2 roky |
