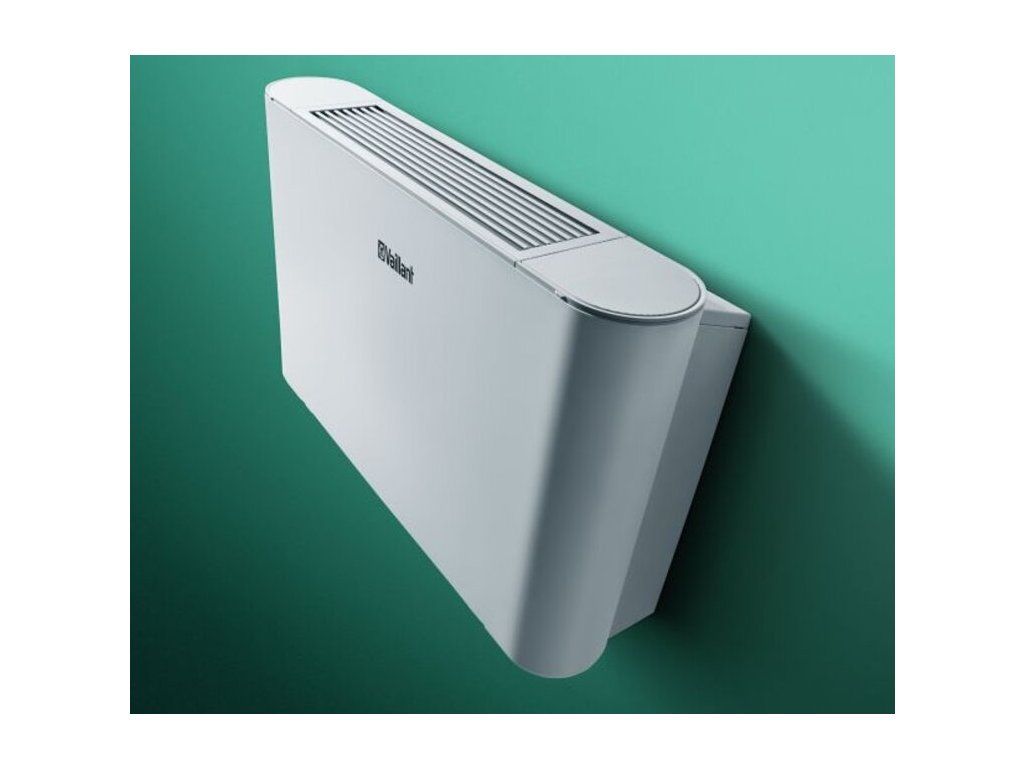

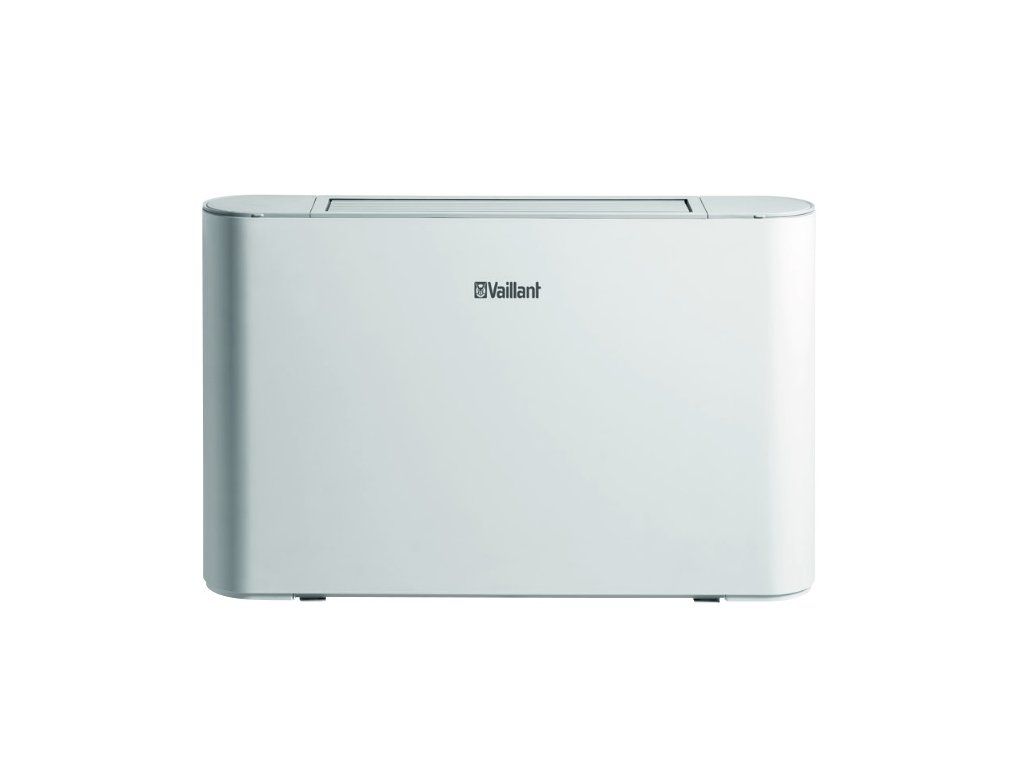

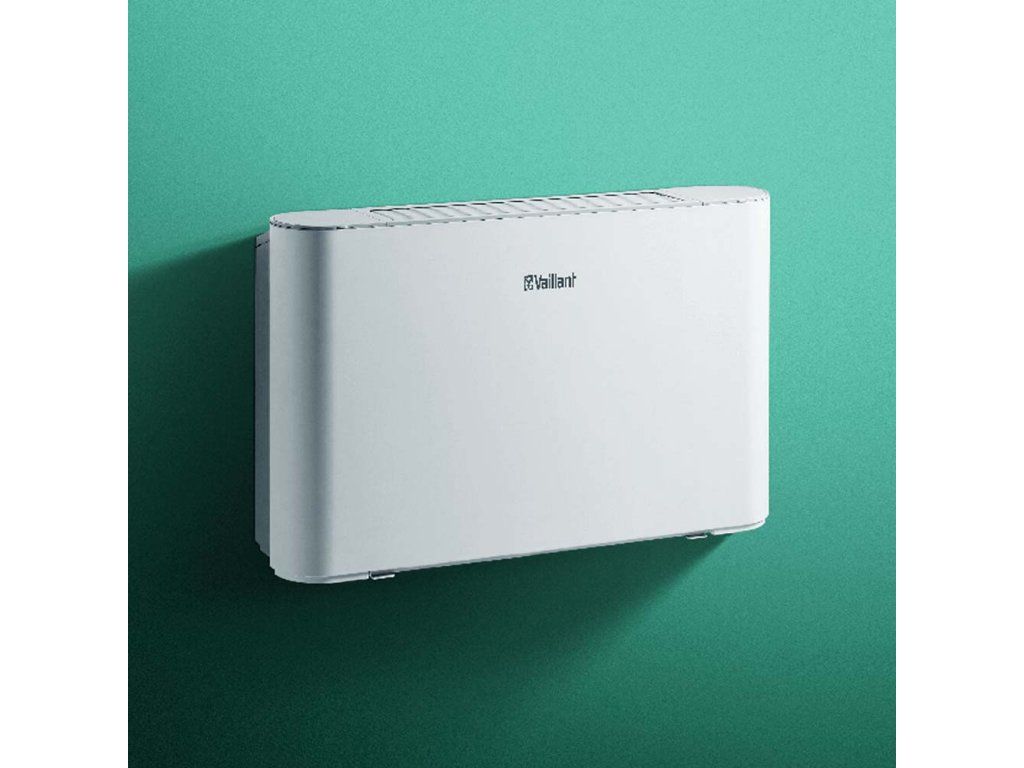

Vaillant aroVAIR VA 2-075 CN – parapetný fancoil 7,35 kW (chladenie/kúrenie)

Podrobný popis

Vaillant aroVAIR VA 2-075 CN (výrobcom označovaný aj ako VA 2-070 CN, objednávacie číslo 0010035094) je najvýkonnejší parapetný fancoil z radu aroVAIR VA 2 CN – s chladiacim výkonom 7,35 kW a vykurovacím výkonom až 8,05 kW pri najvyšších otáčkach ventilátora. Je určený pre veľké otvorené priestory, obývacie kuchyne, väčšie kancelárske alebo prevádzkové miestnosti, prípadne ako centrálna jednotka pokrývajúca viacero menších priľahlých priestorov. Rovnako ako ostatné modely série pracuje s vodou z tepelného čerpadla vzduch-voda namiesto vlastného kompresora a chladiva.

Konštrukcia a princíp fungovania

VA 2-075 CN je dvojtrubkový ventilátorový konvektor s trojradovým medeným výmenníkom a hliníkovými lamelami, ktorý na rozdiel od menších modelov série poháňajú až tri samostatné jednosmerné (DC/EC) ventilátory rozmiestnené po celej dĺžke 1360 mm dlhej skrine. Vďaka tomu jednotka dokáže spracovať výrazne vyšší objem vzduchu (až 1360 m³/h) bez potreby neúmerne vysokých otáčok jednotlivých rotorov, čo priaznivo pôsobí aj na akustický komfort v pomere k výkonu.

Ako pri celej sérii, aj tu platí, že jednotka nemá vlastný chladiaci okruh – vyžaduje pripojenie na existujúci zdroj teplej aj studenej vody (najčastejšie tepelné čerpadlo vzduch-voda Vaillant aroTHERM), pričom dvojtrubkové vyhotovenie umožňuje ten istý výmenník využívať striedavo na vykurovanie aj chladenie podľa toho, akú teplotu vody privádza zdroj a v akom režime je aktuálne prepnutý (priamo zdrojom alebo cez doplnkovú sadu s 3-cestným prepínacím ventilom).

Technické parametre VA 2-075 (070) CN

Hodnoty pochádzajú z oficiálneho technického listu výrobcu pre rad aroVAIR VA 2 CN, merané podľa EN 1397 (chladenie: voda 7 °C/12 °C vstup/výstup, vzduch 27 °C suchý/19 °C mokrý teplomer; kúrenie: voda 45 °C pri ΔT 5 K, vzduch 20 °C).

• Chladiaci výkon (celkový): 4,57 kW (nízke) / 6,12 kW (stredné) / 7,35 kW (vysoké)
• Citeľný / latentný chladiaci výkon (vysoké otáčky): 5,87 kW citeľný / 1,48 kW latentný
• Vykurovací výkon (celkový): 4,71 kW / 6,46 kW / 8,05 kW
• Prietok vody – chladenie: 810 l/h / 1 100 l/h / 1 280 l/h
• Prietok vody – kúrenie: 840 l/h / 1 140 l/h / 1 400 l/h
• Tlaková strata – chladenie: 19,41 kPa / 33,7 kPa / 44,1 kPa
• Tlaková strata – kúrenie: 18,16 kPa / 31,9 kPa / 46,9 kPa
• Prietok vzduchu: 685 m³/h (nízke) / 1 015 m³/h (stredné) / 1 360 m³/h (vysoké)
• Príkon ventilátorov: 22 W / 53 W / 113 W
• Menovitý prúd: 0,95 A
• Hladina akustického tlaku: 33 dB(A) / 44 dB(A) / 52 dB(A)
• Hladina akustického výkonu: 49 dB(A) / 58 dB(A) / 64 dB(A)
• Napájanie: 220 – 240 V, 1 fáza, 50 Hz
• Typ a počet ventilátorov: jednosmerný (DC) motor, rotačný, dopredu zahnuté lopatky – 3 ks
• Výmenník: 3 rady rúrok, priemer rúrky 7,94 mm, max. pracovný tlak 1,6 MPa
• Hydraulické pripojenie vstup/výstup: G 3/4"
• Vonkajší priemer vývodu kondenzátu: 18,5 mm
• Rozmery (Š × V × H): 1360 × 591 × 200 mm
• Hmotnosť netto: 32,5 kg
• Typ inštalácie: parapetná (konzolová), voliteľne aj podstropná
• Prevádzkový rozsah teploty v miestnosti: 17 – 30 °C, chladenie aj kúrenie

Pre aké priestory je určený

Vzhľadom na výkon 7,35/8,05 kW je tento model vhodný pre veľké obývacie priestory (open-space obývačky s kuchyňou), zasadacie miestnosti, recepcie, menšie prevádzky (kaviarne, ordinácie, showroomy) alebo ako doplnkový zdroj chladu/tepla pre halové priestory s vyššou svetlou výškou. Vzhľadom na vyššiu hmotnosť (32,5 kg) a rozmery (1360 × 591 × 200 mm) sa oplatí polohu jednotky premyslieť už vo fáze projektovania interiéru, keďže ide o výrazne objemnejší prvok než menšie modely série.

V mnohých prípadoch je výhodnejšie namiesto jedného veľkého VA 2-075 CN v centrálnom priestore použiť viacero menších jednotiek (napr. VA 2-035 CN alebo VA 2-045 CN) rozmiestnených po jednotlivých miestnostiach – voľba závisí od dispozície stavby, estetických preferencií a od toho, či je žiaduce mať samostatnú reguláciu teploty v každej miestnosti zvlášť, alebo postačuje jeden spoločný zdroj chladu/tepla pre otvorený priestor.

Inštalácia a hydraulické zapojenie

Montáž VA 2-075 CN je možná ako parapetná (konzolová), voľne stojaca na nožičkách VAZ-015-070-F1, alebo podstropná – vzhľadom na vyššiu hmotnosť jednotky sa pri podstropnej montáži odporúča zvýšená pozornosť kotveniu do nosnej konštrukcie stropu a použitie vhodných kotviacich prvkov s dostatočnou nosnosťou. Manipulácia s jednotkou počas montáže by sa mala vykonávať minimálne v dvojici osôb.

Hydraulické pripojenie zostáva G3/4" ako pri celej sérii, no vzhľadom na výrazne vyššie prietoky (až 1 400 l/h pri vykurovaní) a tlakové straty (až 46,9 kPa) je nevyhnutné pri projektovaní okruhu počítať s výkonnejším obehovým čerpadlom, najmä ak je na spoločný okruh s tepelným čerpadlom napojených viac spotrebičov naraz. Odvod kondenzátu (18,5 mm) treba pri tomto výkonovom stupni dimenzovať s rezervou, keďže pri chladiacom režime na vysokých otáčkach jednotka produkuje výrazne väčšie množstvo kondenzátu než menšie modely série – odporúčame pravidelnú kontrolu priechodnosti odtoku najmä v letných mesiacoch.

Elektrické pripojenie 230 V vyžaduje samostatný istený okruh dimenzovaný na menovitý prúd až 0,95 A pri plnom výkone troch ventilátorov; ovládanie prevádzky zabezpečuje izbový regulátor pripojený k svorkovnici jednotky. Pre dvojtrubkové zapojenie so spoločným prepínaním kúrenie/chladenie na úrovni zdroja je k dispozícii samostatná sada s 3-cestným prepínacím ventilom priamo dimenzovaná pre tento 7 kW výkonový stupeň (VA 2-3 VW 070C).

Odporúčané príslušenstvo

• VA 1-WC DC – analógový kolieskový regulátor, režimy Kúrenie/Chladenie/VYP, 3 stupne ventilátora.
• VA 2-WC C – elektronický regulátor so 7 stupňami ventilátora, jemnejšia regulácia výkonu.
• VA 2-WC D – digitálny regulátor s displejom a automatickým režimom, najvyšší komfort ovládania v rade.
• Sada s 3-cestným prepínacím ventilom VA 2-3 VW 070C – priamo určená pre tento 7 kW výkonový stupeň pri dvojtrubkovom zapojení.
• Nožičky VAZ-015-070-F1 – kompatibilné aj s týmto najväčším modelom radu pre voľne stojacu inštaláciu.

Údržba veľkokapacitného fancoilu

• Filter vzduchu – vzhľadom na výrazne vyšší prietok vzduchu (až 1 360 m³/h) odporúčame kontrolu filtra minimálne raz mesačne počas intenzívnej sezónnej prevádzky, v komerčných priestoroch s vyššou návštevnosťou aj častejšie.
• Kondenzátny systém – pri tomto výkonovom stupni je tvorba kondenzátu výrazná, kontrolujte priechodnosť odtoku a stav sifónu pravidelne počas celej letnej sezóny, nielen na jej začiatku.
• Odvzdušnenie okruhu – pri vysokých prietokoch sa vzduch v systéme prejaví výraznejším hlukom aj poklesom výkonu, po každom servisnom zásahu do rozvodov okruh dôkladne odvzdušnite.
• Kontrola troch ventilátorov – pravidelne (aspoň raz ročne) skontrolujte rovnomerný chod všetkých troch rotorov, nesúmerný chod môže signalizovať potrebu servisu.
• Čistenie výmenníka – pri väčšej ploche lamiel venujte zvýšenú pozornosť dôkladnému, no šetrnému čisteniu po celej dĺžke skrine.

Bezpečnosť pri manipulácii a elektroinštalácii

Vzhľadom na hmotnosť 32,5 kg vyžaduje preprava a montáž jednotky VA 2-075 CN prácu minimálne dvoch osôb – manipulácia jednou osobou zvyšuje riziko poranenia chrbta aj poškodenia samotného zariadenia pri páde. Elektroinštalačné práce (pripojenie napájania, regulátora aj prípadnej sady s 3-cestným ventilom) smú vykonávať výhradne kvalifikovaní elektrikári v súlade s platnými normami, pričom pred akýmkoľvek zásahom je nutné jednotku bezpečne odpojiť od napätia na všetkých póloch a zaistiť proti neúmyselnému opätovnému zapnutiu.

Pri demontáži krytu kvôli servisu alebo čisteniu venujte pozornosť ostrým hranám kovového rámu a použite ochranné rukavice. Ak jednotka pracuje v priestore s verejným prístupom (recepcia, predajňa), odporúčame zvážiť aj dodatočnú ochranu ovládacích prvkov regulátora proti neoprávnenej manipulácii nepovolanými osobami.

Prečo si vybrať VA 2-075 (070) CN

Ak potrebujete pokryť chladenie aj dokurovanie veľkého otvoreného priestoru alebo prevádzky jedinou jednotkou napojenou na tepelné čerpadlo vzduch-voda, VA 2-075 CN ponúka najvyšší výkon v celej rade aroVAIR VA 2 CN pri zachovaní rovnakej konštrukčnej filozofie a kompatibility príslušenstva ako menšie modely série. Vďaka trom nezávislým ventilátorom si zachováva prijateľnú hlučnosť aj pri vysokom výkone, čo je dôležité najmä v priestoroch s dlhodobým pobytom ľudí (kancelárie, recepcie, obývacie priestory).

Pozícia v rade aroVAIR VA 2 CN

VA 2-075 (070) CN je vrcholný model štvorčlenného radu parapetných fancoilov Vaillant aroVAIR VA 2 CN, ktoré zdieľajú spoločnú koncepciu – dvojtrubkové zapojenie, trojradový výmenník, jednosmerné (DC) ventilátory s tromi rýchlostnými stupňami a pripojenie G3/4":

• VA 2-015 CN – 1,50/1,57 kW, 1 ventilátor, 790 × 495 × 200 mm, 18 kg – malé izby do cca 15–18 m².
• VA 2-035 CN – 3,50/3,50 kW, 2 ventilátory, 1240 × 495 × 200 mm, 25,5 kg – bežná obývacia izba, 25–35 m².
• VA 2-045 CN – 4,30/4,30 kW, 2 ventilátory, 1240 × 495 × 200 mm, 25,5 kg – väčšia izba, 30–45 m².
• VA 2-075/070 CN (tento produkt) – 7,35/8,05 kW, 3 ventilátory, 1360 × 591 × 200 mm, 32,5 kg – veľké otvorené priestory nad cca 45–55 m² alebo komerčné prevádzky.

Skok vo výkone medzi VA 2-045 CN a VA 2-075 CN je výrazne väčší než medzi ostatnými susednými stupňami série – ak vaša miestnosť leží niekde uprostred (napríklad veľká izba s vysokou tepelnou stratou, ale nie celý otvorený priestor), oplatí sa nechať si spracovať presný tepelnotechnický výpočet, aby ste zbytočne neinvestovali do predimenzovanej jednotky, ktorá by v bežnej prevádzke pracovala len na najnižších (a teda menej efektívnych) otáčkach.

Hydraulické rozvody pri väčších prietokoch

Pri prietokoch presahujúcich 1 l/s (1 400 l/h pri najvyšších otáčkach v režime kúrenia) je nutné venovať zvýšenú pozornosť dimenzovaniu potrubných rozvodov aj výberu obehového čerpadla s dostatočným výtlakom, aby sa pokryla tlaková strata jednotky (až 46,9 kPa) spolu so stratou v samotných rozvodoch a armatúrach. Pri projektovaní odporúčame počítať aj s rezervou pre prípadné budúce rozšírenie systému o ďalšie fancoily na tom istom okruhu.

Tepelná izolácia rozvodov vedených v chladiacom režime je pri tomto výkonovom stupni ešte dôležitejšia než pri menších modeloch – vyšší prietok chladnej vody znamená aj väčšiu plochu potrubia s nízkou povrchovou teplotou, na ktorej by bez kvalitnej uzavretej izolácie (napr. syntetický kaučuk) dochádzalo k intenzívnejšej kondenzácii vzdušnej vlhkosti a riziku poškodenia okolitých konštrukcií. Z hľadiska prevádzkových nákladov ostáva fancoil aj pri tomto výkone úspornejší než ekvivalentná split klimatizácia, keďže vlastný príkon jednotky (22 až 113 W podľa stupňa) tvorí len zlomok energie potrebnej na výrobu chladu či tepla, ktorú zabezpečuje tepelné čerpadlo.
