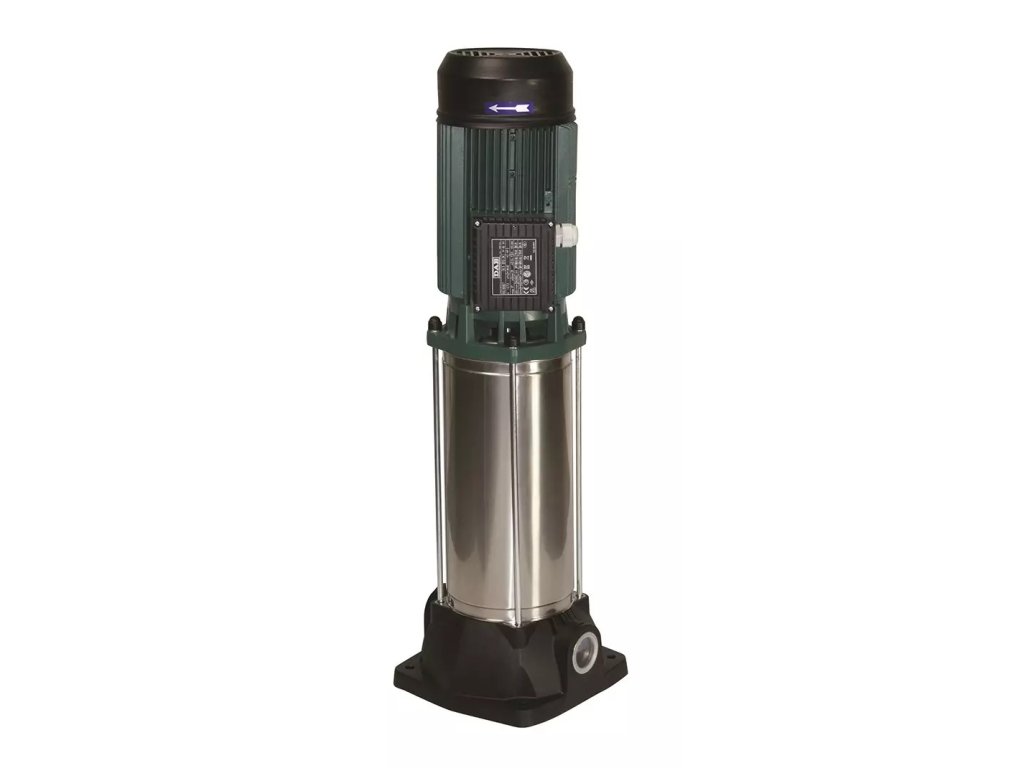

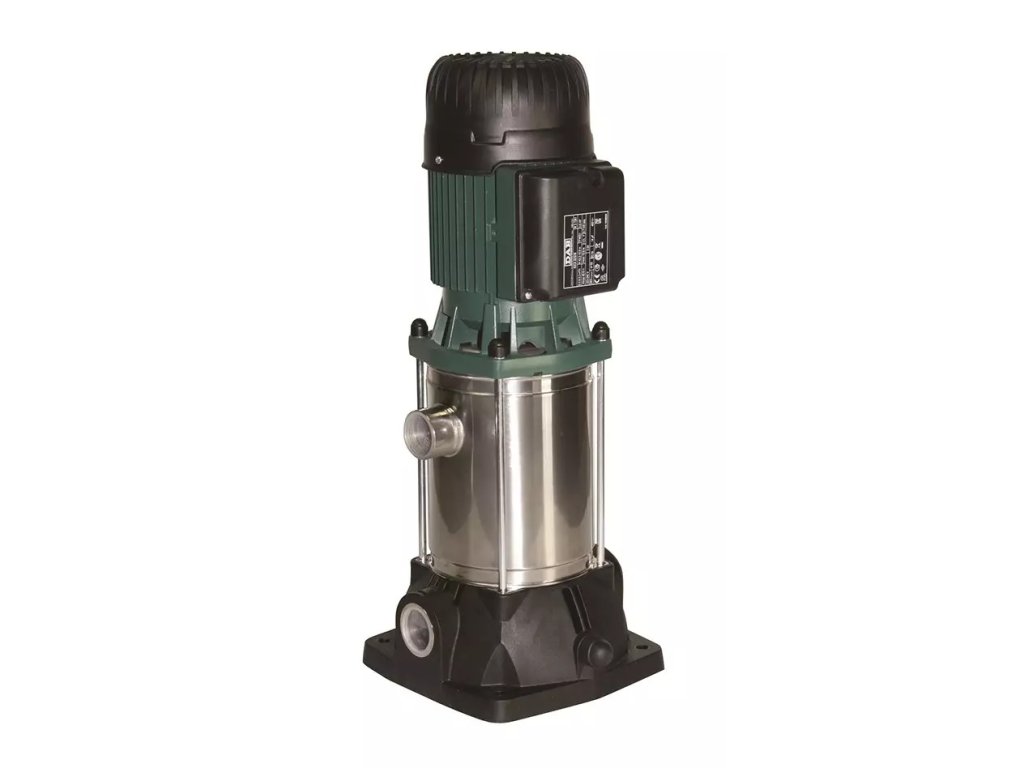

DAB KVC 50/30 T Y17 – vertikálne viacstupňové odstredivé čerpadlo, trojfázové DAB.KVC

Podrobný popis

Čerpadlo DAB KVC 50/30 T Y17 (kód 60183599) je vertikálne viacstupňové odstredivé čerpadlo so šiestimi stupňami a trojfázovým elektromotorom od výrobcu DAB Pumps. Je určené na čerpanie čistej vody v rozvodoch a pri zásobovaní malých a stredne veľkých objektov. Uplatní sa v automatických tlakových staniciach, pri plnení nádrží, v poľnohospodárskych závlahových systémoch, v požiarnych a umývacích systémoch aj pri doprave chladiacej vody.

Konštrukcia čerpadla

Pri rade KVC sú sacie aj výtlačné hrdlo v jednej osi (in-line) a majú závit G 1 1/4" s kovovou vložkou v základovom telese z technopolyméru. Obežné kolesá, difúzory a teleso ložiska sú z technopolyméru, plášť čerpadla, sacie krúžky a medzistena mechanickej upchávky z nehrdzavejúcej ocele AISI 304. Hriadeľ z ocele AISI 303 utesňuje mechanická upchávka uhlík/keramika. Všetky diely sú z nekorodujúcich materiálov.

Motor a výkon

• asynchrónny dvojpólový uzavretý motor s vonkajším chladením ventilátorom, guľkové ložiská s trvalou tukovou náplňou
• napájanie 3 × 230–400 V, 50 Hz; príkon P1 max. 0,97 kW; výkon P2 0,75 kW (1 HP)
• menovitý prúd 3,1–1,8 A, otáčky 2800 1/min, krytie IP 55, trieda izolácie F
• dopravná výška 69,8 m pri nulovom prietoku, 43,1 m pri 2,4 m³/h a 23,9 m pri 3,3 m³/h (55 l/min)

Podmienky použitia

Čerpaná kvapalina má byť čistá, bez pevných a abrazívnych častíc, neviskózna, neagresívna a vlastnosťami blízka vode, s teplotou 0 až +40 °C; teplota okolia najviac +40 °C. Čerpadlo sa inštaluje napevno vo zvislej polohe s motorom hore a pred spustením sa musí úplne zaplniť vodou. Elektrické pripojenie smie vykonať iba kvalifikovaný elektrikár – motor musí byť istený proti skratu a preťaženiu a pripojený cez vonkajší vypínač.
