VOM® Set na vegetačné oporné múry 1m2

Podrobný popis

Sada SET usnadňuje plánovanie množstva potrebných vriec a georohoží pre realizáciu systému VOM®.

Obsahuje štyri základné a jeden doplnkový prvok – vak, spojovák, kotvy, sťahovacia páska a sieťovina.

Sada VOM® obsahuje 12 prázdnych vriec, 12 spojovákov, 12 pásov, 36 kotív a 3m plastovej sieťoviny vo výške 1,3m. Rýchlo, jednoducho a lacnejšie ako pri betónových konštrukciách spevnite svah a zostavíte oporný múr s plochou 1m2.

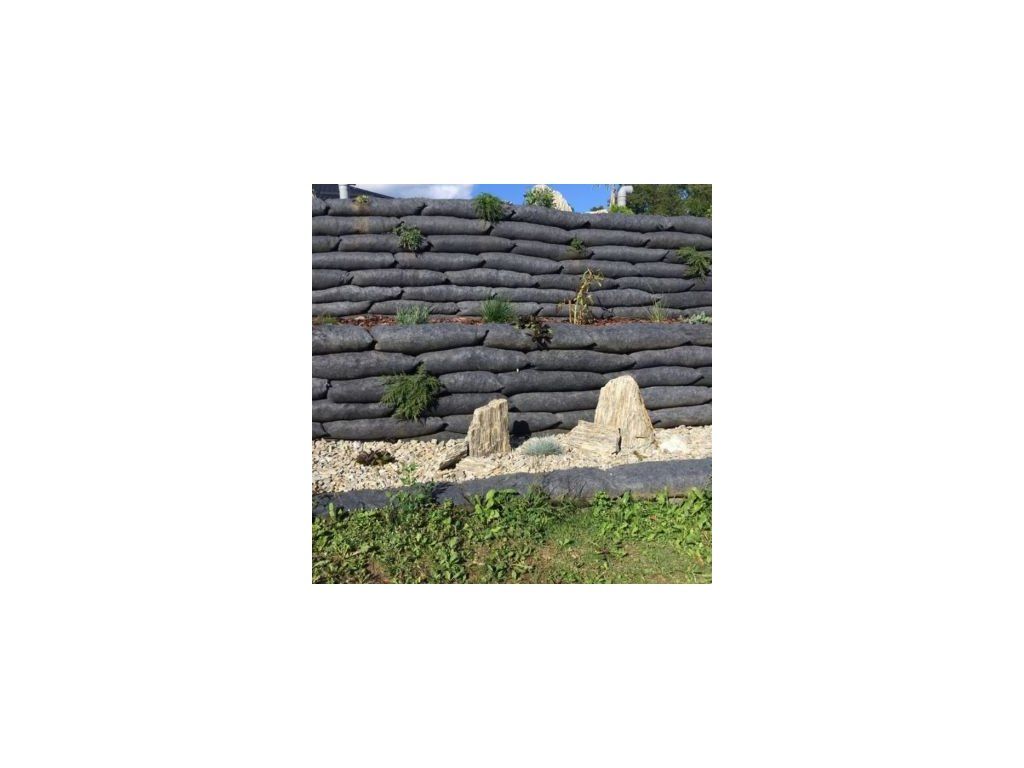

Sada je navrhnutá na vytvorenie 1m2 oporného múru. Na šírku sa umiestnia štyri vrecia vedľa seba a na výšku tri vrecia. Po položení vznikne múr so šírkou 2,8m a výškou 0,4m. Keďže georohoža sa uklada na tretí rad vakov, sada obsahuje plastovú georohožu dĺžky 3m podľa šírky múru, pričom budete mať navyše 20cm na prípadný prekryv.

Výpočtom si zistíte potrebnú plochu vegetačného oporného múru v m2 (na základe dĺžky a výšky svahu).

Do objednávky zadávajte m2 podľa vlastného výpočtu, vlastného uváženia alebo podľa štatika resp. projektanta, ktorý vypracoval dokumentáciu.

Ak si neviete určiť potrebné množstvo materiálu pre stavbu vegetačného oporného múru alebo máte nejasnosti ohľadom realizácie, neváhajte nás kontaktovať. Radi vám s vaším projektom pomôžeme.

Vak je základným prvkom stavebnicového systému určeným na výstavbu oporných múrov, plotov, kaskád, protipovodňových stien a mnohých iných stavieb.

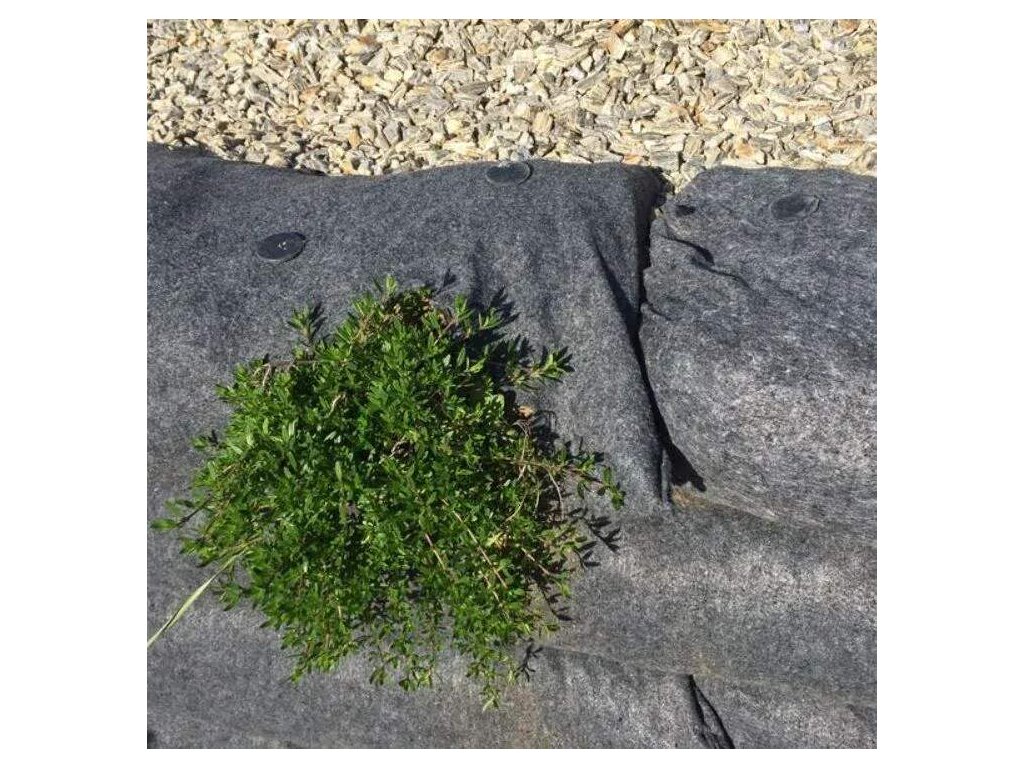

Vrece je ušité zo špeciálnej netkanej textílie (zmesi primárnych a recyklovaných syntetických vlákien) s plošnou hustotou 195 až 245g/m2, ktorá je pevná a pružná. Textília sa v pôde nerozkladá (nie je biologicky odbúrateľná) a vydrží aj výraznejšie rezanie alebo trhanie bez negatívneho vplyvu na účinnosť systému vegetačných oporných múrov. Vaky sú odolné voči poveternostným vplyvom, UV žiareniu, prepúšťajú vodu a korene rastlín na povrch.

Farbená stálosť jednotlivých vakov sa môže mierne líšiť, avšak nemá vplyv na ich funkčné vlastnosti.

Vrece sa plní podľa spôsobu použitia alebo druhu vysádzanej vegetácie rôznymi zložkami:

• suchou zeminou
• štrkom
• zmesou zeminy a štrku v pomere 30:70
• ornicou
• zmesou ornice a substrátu v pomere 70:30
• ťažším záhradným substrátom
• drveným kameňom frakcie 5 - 16 mm

Kotvy sú súčasťou systému VOM® a dodávajú sa ako sada spolu s vakom, páskou a spojovákom. Kotviace klince slúžia na upevnenie vakov nad sebou a s prepojovákom vedľa seba. Sú vyrobené z odolného plastu, ktorý odoláva chemickým a organickým látkam v pôde. Pri osádzaní do tvrdej pôdy sa vyrábajú z povrchovo upraveného kovu. Úlohou kotiev je zamedzenie posunu vakov. Slúžia aj na zafixovanie geomreže, čím tvoria pevnú konštrukciu oporného múru.

Spojováky slúžia na prepojenie jednotlivých naplnených vakov vedľa seba. Sú vyrobené z odolného plastu alebo povrchovo upraveného kovu, majú otvory, cez ktoré sa prevliekajú kotvy a upevňujú do vaku.

Pásky slúžia na zviazanie vegetačného vaku na jeho konci po naplnení zvoleným materiálom. Sú vyrobené z plastu a zabraňujú vysypávaniu materiálu z vreca.

Georohoža sa umiestňuje na tretí rad vegetačných vakov a je neoddeliteľnou súčasťou pri stavbe systému VOM®. Plní stabilizačnú funkciu a pomáha spevniť svah. Ukladá sa pozdĺžne po celej dĺžke oporného múru priamo na vaky alebo v zásype na rubovej strane múru.

Návod na montáž systému VOM® nájdete TU .

TECHNICKÉ PARAMETRE VAKU

• Rozmery vaku pred naplnením - 88 x 38 cm
• Rozmery vaku po naplnení (DxŠxV) - 70 x 30 x 14 cm
• Hmotnosť plného vaku - 15 až 35 kg (podľa spôsobu použitia)
• Plošná hustota netkanej PES textílie -  195 až 245 g/m2
• Ťahová pevnosť textílie ( pozdĺžna/priečna ) - 8/8 kN/m
• Maximálne zaťaženie vaku - 40 kg

TECHNICKÉ PARAMETRE KOTVY

• Rozmery kotvy - 240 x 15 mm
• Hmotnosť kotvy - 17 - 20 g
• Materiál - kov/plast
• Počet kusov na 1 vak - 3 ks

TECHNICKÉ PARAMETRE SPOJOVÁKU

• Rozmery spojováku (DxŠxV) - 130 x 45 x 2 mm
• Hmotnosť spojováku - 10 - 15 g
• Materiál - kov/plast
• Počet kusov na 1 vak - 1 ks

TECHNICKÉ PARAMETRE GEOROHOŽE

• Tkaná sieťovina PET s vrstvou PVC - 1,3 x 100 m
• Ťahová pevnosť sieťoviny (pozdĺžna / priečna) - 85/35 kN/m
• Predĺženie pri nominálnej pevnosti (MD / CMD) -  12%
• Veľkosť oka - 25 x 20,25 x 25 mm
