Osciloskop UNI-T UPO1154HD

Podrobný popis

Na tento výrobok poskytujeme 3 roky záruku.

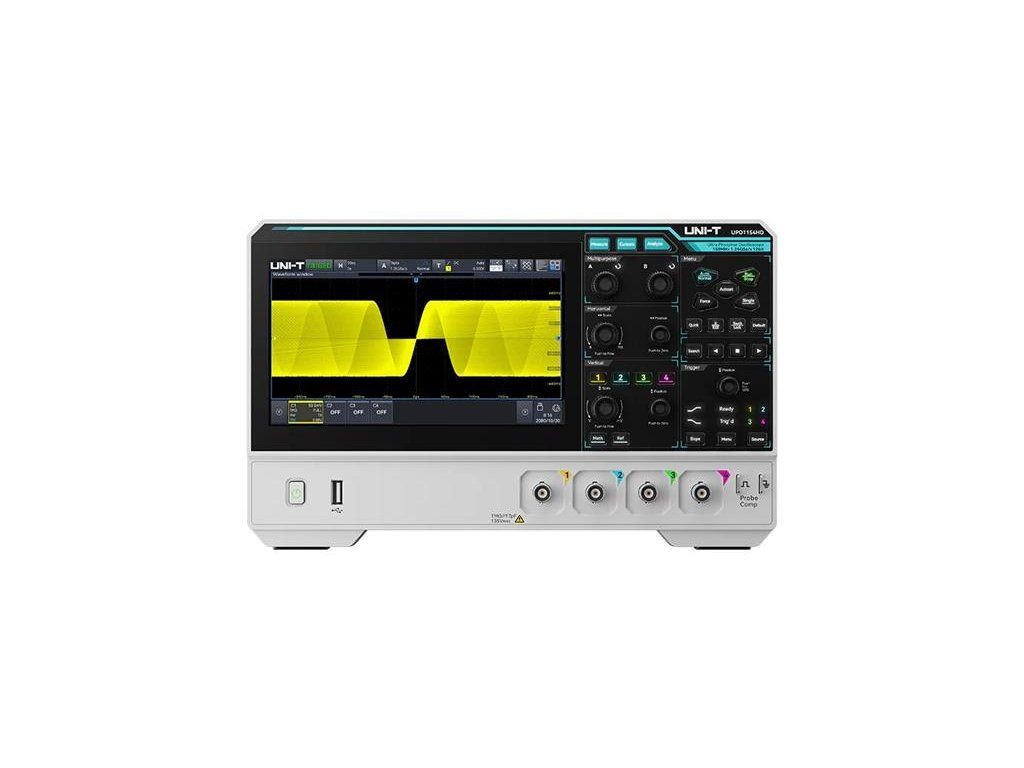

Digitálny osciloskop UNI-T UPO1154HD je 4-kanálový osciloskop s vysokým rozlíšením, šírkou pásma 150 MHz a vzorkovaním 1,25 Gsa/s, určený pre jasnú a presnú analýzu priebehov v základnej elektronike a vzdelávacom prostredí.
Vďaka hĺbke pamäte 100 Mpts a rýchlosti snímania priebehu 500 000 wfms/s zaisťuje plynulý zber signálu a spoľahlivú detekciu chýb – ideálny pre študentov, amatérov a začínajúcich inžinierskych laboratórií.


Technické parametre:

- šírka pásma: 150 MHz
- kanály: 4 analógové
- vzorkovacia frekvencia v reálnom čase : 1,25GSa/s
- hĺbka pamäte: 100 Mpts
- rýchlosť snímania tvaru vlny: 500 000 wfms/s
- Ultra fosfor 3.0

- analógová šírka pásma: šírka pásma 150 MHz ideálna pre vzdelávanie, základný vývoj embedded systémov a ladenie elektroniky na všeobecné účely
- vzorkovacia frekvencia v reálnom čase: až 1,25 Gsa/s pre zachytenie vysokorýchlostného a prechodového správania signálu
- 12-bitové vertikálne rozlíšenie: vysoko verné detaily tvaru vlny s až 4096 úrovňami kvantizácie
- kanály: 4 analógové kanály s hĺbkou pamäte až 100 Mpts na kanál
- rýchlosť snímania priebehov: Až 100 000 wfms/s (sekvenčný režim: až 500 000 wfms/s) na detekciu prerušovaných signálových udalostí
- integrovaný prístroj 6 v 1:
digitálny osciloskop
spektrálny analyzátor
digitálny voltmeter (DVM)
merač frekvencie
analyzátor protokolov
analyzátor výkonu

- vizualizácia meraní: podporuje formáty stĺpcových a spojnicových grafov pre dynamické sledovanie trendov
- záznam priebehov: Hardwarový záznam v reálnom čase až do 100 000 snímok s možnosťou exportu na USB
- vylepšená FFT: FFT s rozlíšením až 1 milióna bodov s vodopádovým zobrazením, nastavením detekcie, frekvenčnými značkami a pokročilou spektrálnou analýzou
- 56 automatických parametrov merania: zahŕňa komplexnú charakterizáciu signálu s grafickým zobrazením
- viacoknové zobrazenie: súčasné zobrazenie priebehu, FFT, dekódovanie a meranie
- frekvenčný čítač: viackanálový 6miestny hardvérový merač frekvencie s nastaviteľnou obnovovacou frekvenciou a presnosťou
- meranie digitálnym voltmetrom: podporuje DC, AC RMS a DC+AC RMS
- typy spúšťania: hrana, šírka pulzu, video, rampa, zabehnutý signál, nadmerná amplitúda, oneskorenie, časový limit, trvanie, nastavenie a podržanie, N-tá hrana a kódový vzorec
- spúšťanie a dekódovanie protokolov: RS232/UART, I²C, SPI, CAN a LIN
- spúšťanie zóny: grafický spúšťací nástroj pre izoláciu vzácnych a komplexných anomálií signálu
- ultra Phosphor 3.0: vykreslenie intenzity v 256 stupňoch šedej pre živú a detailnú vizualizáciu priebehov
- displej: 7palcový kapacitný multidotykový displej s rozlíšením HD 1024×600 a ovládaním gestami (kliknutie, posun, zoom, ťahanie)
- rozhranie: USB Host, USB Device, LAN, AUX Out (Trig Out, Pass / Fail, DVM), HDMI
- podpora SCPI: umožňuje automatizáciu, skriptovanie a integráciu do meracích systémov
- vstavaný webový server: vzdialený prístup z počítača alebo mobilného zariadenia cez prehliadač
- online aktualizácia: podporuje aktualizácie firmvéru pre lepší výkon a nové funkcie
- napájacie napätie: 100...240V AC
- rozmery: 282 x 175 x 49 mm
- hmotnosť brutto: 1.6 kg

Štandardné vybavenie:
- kábel USB
- meracia sonda 2x
- napájací kábel

Výrobca: UNI-T
