Tinycontrol INA740 digitální elektroměr na DIN lištu pro LK3, LK4

Podrobný popis

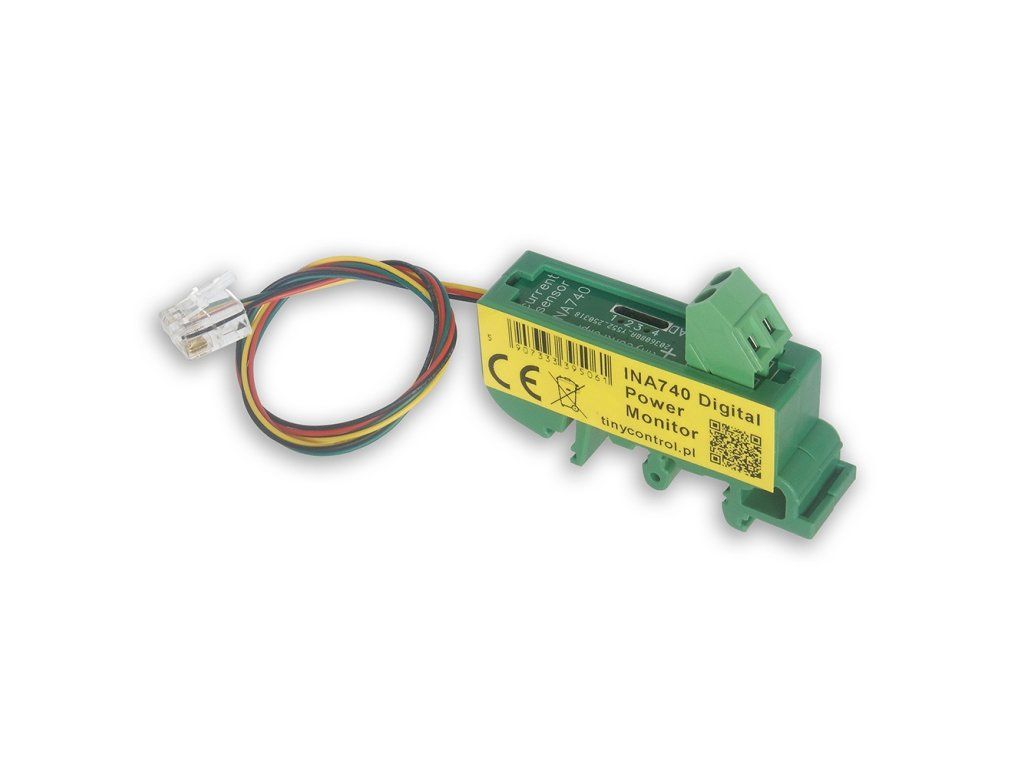

Tinycontrol INA740. Přesný digitální monitor napájení s integrovaným snímačem proudu a 16bitovým delta-sigma ADC převodníkem. INA740 je specializovaný senzor navržený pro přesné měření elektrických parametrů v průmyslových a IoT aplikacích. Zařízení dokáže měřit obousměrné proudy až ± 24 A (limit konektoru, čip samotný zvládá až ± 35 A) při podpoře společného napětí až 85 V. Díky vysoké přesnosti a širokému rozsahu měření je ideální pro monitorování spotřeby energie, diagnostiku systémů a optimalizaci výkonu. Senzor poskytuje komplexní měření včetně proudu, napětí sběrnice, teploty čipu, výkonu a spotřebované energie. Komunikace probíhá prostřednictvím I2C sběrnice a RJ konektor je kompatibilní se zařízeními tinycontrol, přičemž senzor je podporován kontrolérem LK4. - Obousměrné měření proudu v rozsahu ±2 4 A s vysokou přesností - Měření napětí v rozsahu 0–85 V pro širokou škálu aplikací - Integrovaný teplotní senzor s přesností ± 1,5 °C (při 25 °C) - 16bitové rozlišení pro vysoce přesná měření - Velmi nízký vnitřní odpor (shunt) pouhých 800 µ? minimalizuje ztráty - Přesnost měření výkonu ± 1,6 % a energie ± 2,1 % - 4polohový přepínač pro změnu I2C adresy umožňující provoz až 4 senzorů na jedné sběrnici - Montáž na standardní DIN lištu 35 mm pro snadnou instalaci Univerzální konektivita a integrace RJ konektor senzoru je kompatibilní se zařízeními Tinycontrol a senzor je podporován kontrolérem LK4. Pro integraci s jinými kontroléry (např. Arduino) je potřeba se seznámit s rozložením pinů RJ konektoru, které je popsáno např. v krátkém manuálu LK4. Flexibilní adresování I2C Deska senzoru je vybavena 4polohovým přepínačem, který umožňuje změnit I2C adresu. Díky tomu je možné provozovat až 4 senzory na jedné I2C sběrnici, což je funkce dostupná s kontrolérem LK4. Snadná instalace Senzor podporuje montáž na standardní 35mm DIN lištu, což usnadňuje instalaci v průmyslových rozvaděčích a řídicích systémech. Zařízení je kompatibilní s vodiči o průměru 0,5–2 mm (12–24 AWG) pro flexibilní zapojení. Technické specifikace: Rozsah měření proudu: ± 24 A (obousměrný) Rozsah měření napětí: 0–85 V Vnitřní odpor (shunt): 800 µ? Proudový offset: ± 62,5 mA (max.) Přesnost měření výkonu: ± 1,6 % (max.) Přesnost měření energie: ± 2,1 % (max.) Přesnost teplotního senzoru: ± 1,5 °C (max. při 25 °C) Rozlišení měření: 16bitové Napájecí napětí: 3,3 V Velikost proudového vodiče: 12–24 AWG (průměr 0,5–2 mm) Montáž na DIN lištu: ano (35 mm) Rozměry: 63 × 44 × 16 mm Délka kabelu: 27 cm Senzor by měl být připojen podle schématu, pro měření napětí (a samozřejmě výkonu a energie) musí být zem LK4 a zem zátěže společné! V případě izolovaného systému lze realizovat pouze měření proudu.
