Avansa Lithium 700 W + batéria 55Ah

Podrobný popis

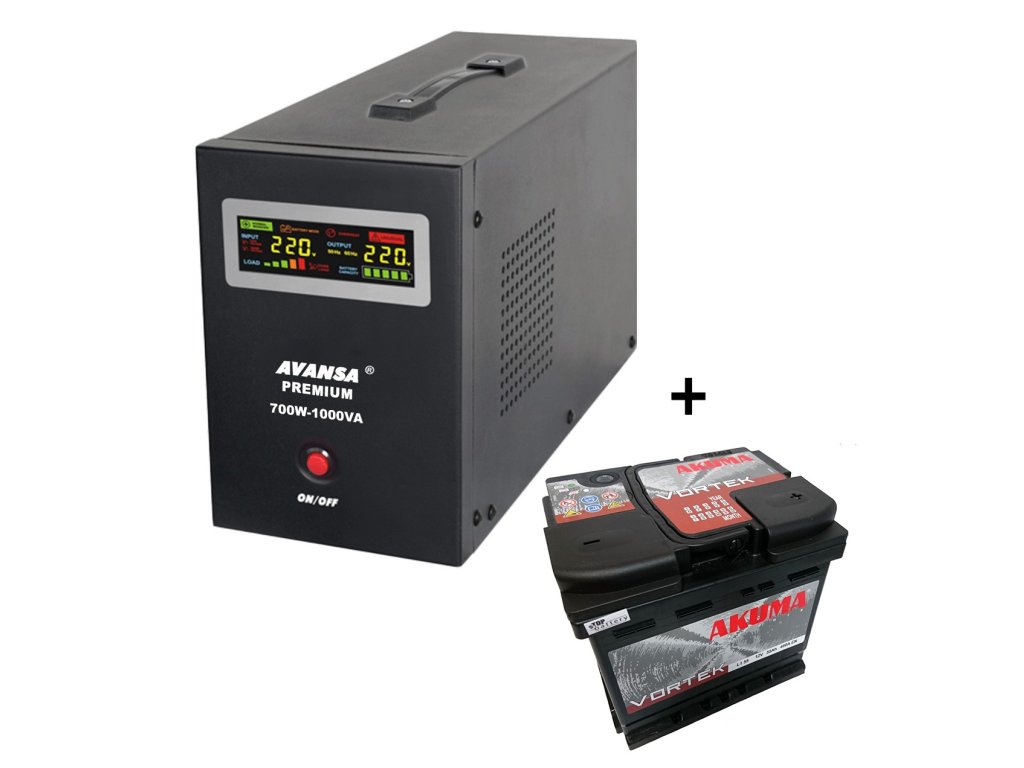

Set záložného zdroja AVANSA LITHIUM 700W-1000VA a batérie AKUMA Vortek+ 12V 55Ah 480A

V balení sú dva zladené komponenty: záložný zdroj (UPS) AVANSA LITHIUM 700W-1000VA a bezúdržbová olovená batéria AKUMA Vortek+ s kapacitou 55 Ah. Zdroj obsahuje invertor s čistou sínusoidou, automatickú nabíjačku a stabilizátor napätia AVR, batéria mu dodáva energiu na premostenie výpadku siete. Set je určený predovšetkým na zálohovanie obehového čerpadla a riadiacej elektroniky kotla.

Záložný zdroj AVANSA LITHIUM 700W-1000VA – technické údaje

• Výkon: 1000 VA / 700 W
• Vstup: 170–270 V AC, 45–65 Hz
• Výstup: 230 V AC ±3 % pri chode z batérie (invertor), 190–245 V AC pri chode zo siete (AVR)
• Frekvencia výstupu: 50/60 Hz ±0,3 Hz
• Tvar výstupného napätia: čistá sínusoida, skreslenie najviac 3 %
• Prepnutie na batériu: do 4 ms
• Systémové napätie batérie: 12 V DC
• Nabíjací prúd: voliteľný 5 / 10 / 15 / 20 A
• Typy batérií: olovené AGM a GEL (voľba LEA), LiFePO4 (voľba PO4)
• Konštrukcia: toroidný transformátor, 32-bitový mikroprocesor, tranzistory MOSFET
• Chladenie: ventilátor riadený podľa teploty a zaťaženia

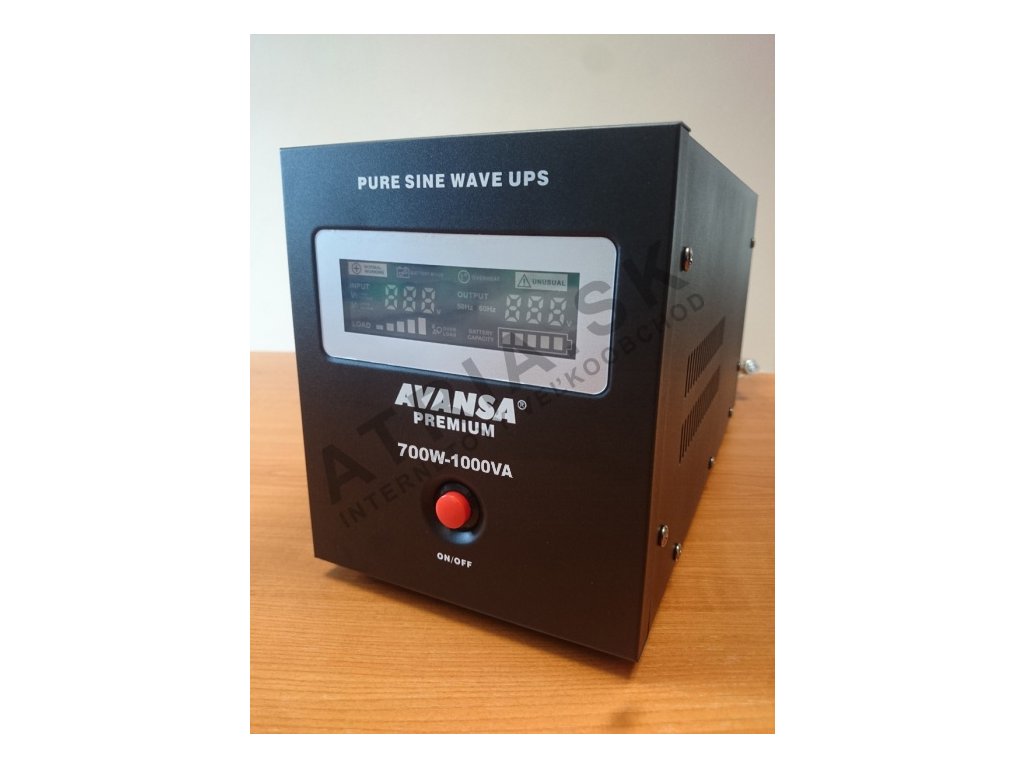

• Displej a ovládanie: farebný LED displej, tlačidlá MENU, SET/EXIT, UP, DOWN, ON/OFF

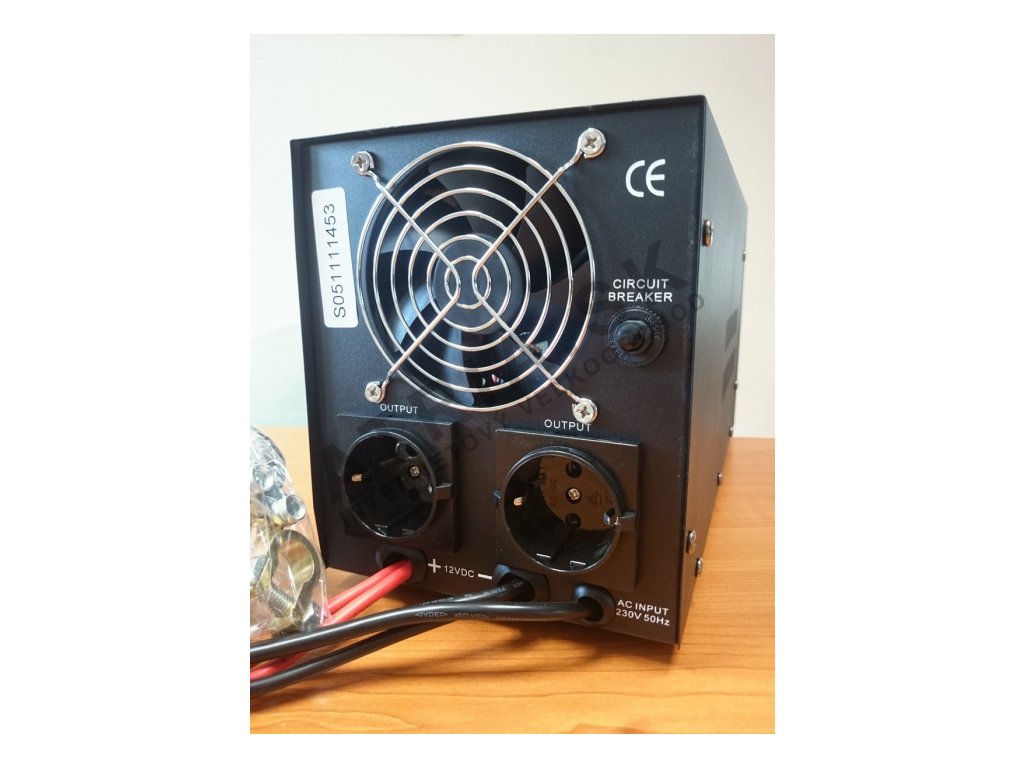

• Výstupy: 2 zásuvky Schuko, istič
• Prostredie: prevádzka 0–40 °C pri relatívnej vlhkosti 10–90 %, skladovanie −15 až +45 °C
• Výrobca: AVANTGARDE SRL, Satu Mare, Rumunsko

Batéria AKUMA Vortek+ 12V 55Ah 480A – technické údaje

• Typ: bezúdržbová štartovacia autobatéria, technológia olovo-vápnik (Pb/Ca)
• Napätie / kapacita: 12 V / 55 Ah
• Štartovací (vybíjací) prúd: 480 A (EN, −18 °C)
• Kontrola stavu nabitia: indikátor „magické oko“
• Nízke samovybíjanie
• Rozmery (d × š × v): 207 × 175 × 190 mm
• Hmotnosť: 12,6 kg
• Uchytenie: B13

Dôležité pred prvým spustením: zdroj je z výroby nastavený pre lítiovú batériu LiFePO4 s kapacitou 100 Ah. Pre batériu zo setu preto v menu zvoľte typ LEA (olovená) a nabíjací prúd 5 A, čo pri kapacite 55 Ah zodpovedá približne 0,1 C.

Na čo set slúži

Kotol na drevo, uhlie či brikety pri výpadku elektriny nezhasne – palivo horí ďalej, no obehové čerpadlo stojí a teplo sa nemá kam odvádzať. Hrozí prehriatie vody v kotle. Set AVANSA LITHIUM s batériou 55 Ah drží pod napätím čerpadlo aj elektroniku kotla, kým oheň neodhorí alebo sa sieť neobnoví. Poslúži aj plynovému kotlu s elektronickou reguláciou.

Ako set pracuje

Pri bežnej prevádzke ide sieťové napätie cez stabilizátor AVR (190–245 V) a nabíjačka udržiava batériu nabitú. Ak sieť zmizne alebo jej napätie vybočí z pásma 170–270 V, zdroj sa do 4 ms prepne na invertor a z batérie vyrába čistú sínusoidu 230 V. Po návrate elektriny sa prepne späť a batériu dobije.

Prvé zapojenie krok za krokom

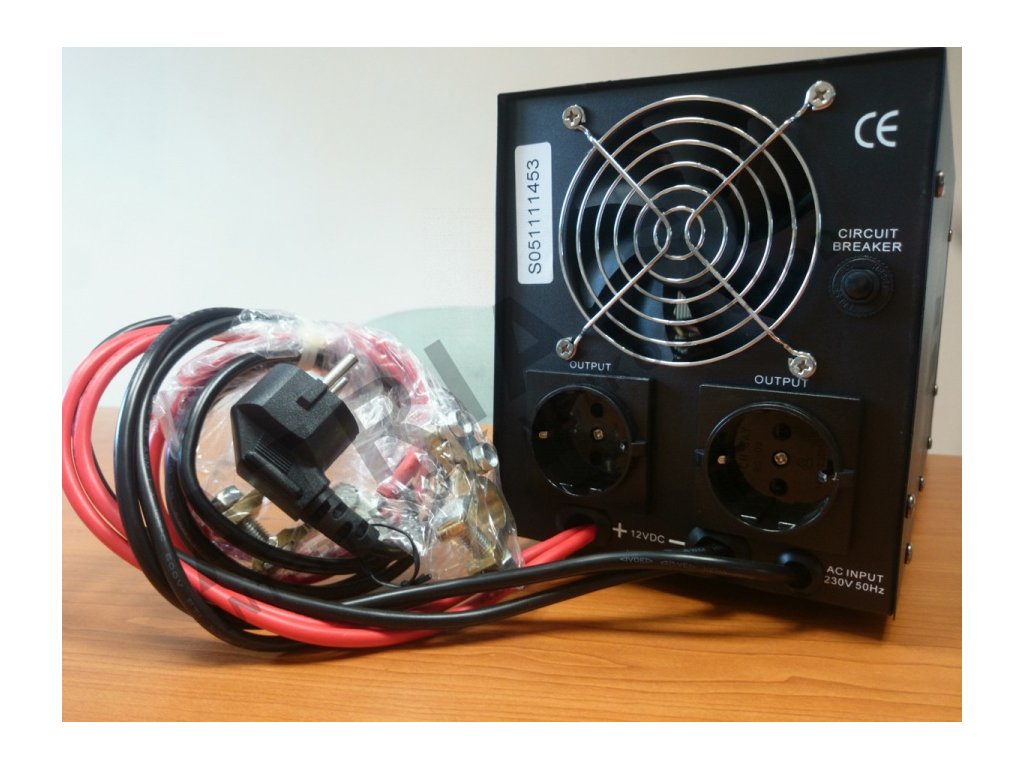

• Batéria: červený kábel na kladný pól (+), čierny na záporný (−); zámena pólov zdroj trvalo poškodí.
• Sieť: prívodný kábel do uzemnenej zásuvky 230 V – počas prevádzky ho nevyťahujte, inak sa preruší spojenie s vodičmi N a PE.
• Zapnutie: tlačidlo ON/OFF držte asi 3 sekundy, kým zdroj nepípne.
• Nastavenie: tlačidlom MENU nalistujte typ batérie a zvoľte LEA, potom nabíjací prúd 5 A (SET/EXIT otvorí a uloží úpravu, UP/DOWN mení hodnotu).
• Spotrebiče: čerpadlo a elektroniku kotla zapojte do zásuviek zdroja a zapínajte postupne.

Pre olovenú batériu sa cyklické nabíjacie napätie (CYC) volí v rozsahu 13,9–14,5 V a udržiavacie (FLO) v rozsahu 13,3–13,9 V. Po obnovení výrobného nastavenia sa typ batérie vráti na LEA, nabíjací prúd je však potrebné skontrolovať.

Bezpečnosť

Zdroj potrebuje na chladenie aspoň 30 cm voľného priestoru zo všetkých strán a patrí do suchej miestnosti mimo paliva a horľavín. Výstup nikdy nespájajte s domovou elektroinštaláciou ani so vstupom zdroja a zdroj nenapájajte z elektrocentrály. Spotrebiče s vysokým rozbehovým prúdom by nemali presiahnuť 30 % menovitého výkonu.

Údržba batérie a doba zálohovania

Batéria nevyžaduje dolievanie vody, stav nabitia ukazuje kontrolné okienko „magické oko“. Póly udržujte čisté a dotiahnuté a po dlhšom výpadku nechajte batériu úplne dobiť. S plne nabitou batériou 55 Ah vydrží set orientačne približne 3 hodiny pri odbere 100 W, asi 1,5 hodiny pri 200 W a okolo 1 hodiny pri 300 W.

Kedy siahnuť po inej batérii

AKUMA Vortek+ je štartovacia batéria, stavaná na krátke silné odbery, nie na časté hlboké vybíjanie. Pri častých výpadkoch alebo potrebe dlhšej zálohy bude trvácnejšia hlbokocyklická batéria AGM či GEL, prípadne LiFePO4 – zdroj zvládne všetky, stačí v menu zmeniť typ batérie a nabíjací prúd.

Časté otázky

• Ako si vybrať správny výkon (W) záložného zdroja? Musí pokryť príkon pripojeného obehového čerpadla (prípadne aj elektroniky kotla) s dostatočnou rezervou - príkon čerpadla nájdete v jeho vlastných technických parametroch (bežne rádovo desiatky až stovky W).
• Je batéria súčasťou dodávky? Pri samostatnom UPS module spravidla nie, tento set ju však obsahuje - dodáva sa s bezúdržbovou olovenou batériou AKUMA Vortek+ 12V 55Ah 480A. Pred prvým spustením v menu zdroja nastavte typ batérie LEA a nabíjací prúd 5 A.
• Ako dlho vydrží záloha bežať? Závisí od kapacity pripojenej batérie (Ah) a od skutočného príkonu pripojeného spotrebiča - vyššia kapacita batérie predĺži čas zálohy.
• Musí zapojenie vykonať odborník? Áno, zapojenie do elektrického obvodu kotla/čerpadla odporúčame nechať skontrolovať elektrikárom alebo kúrenárskym technikom.
