Vaillant connection kit for outdoor unit aroTHERM plus – extension
Code: 0010027972Related products
Product detailed description

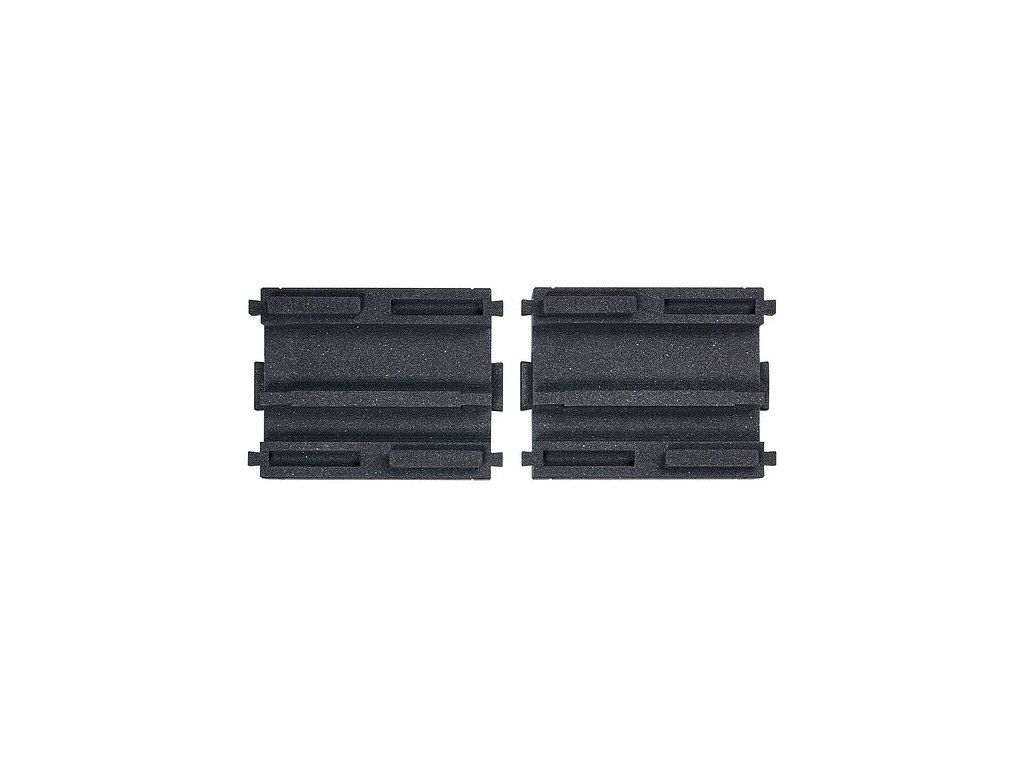

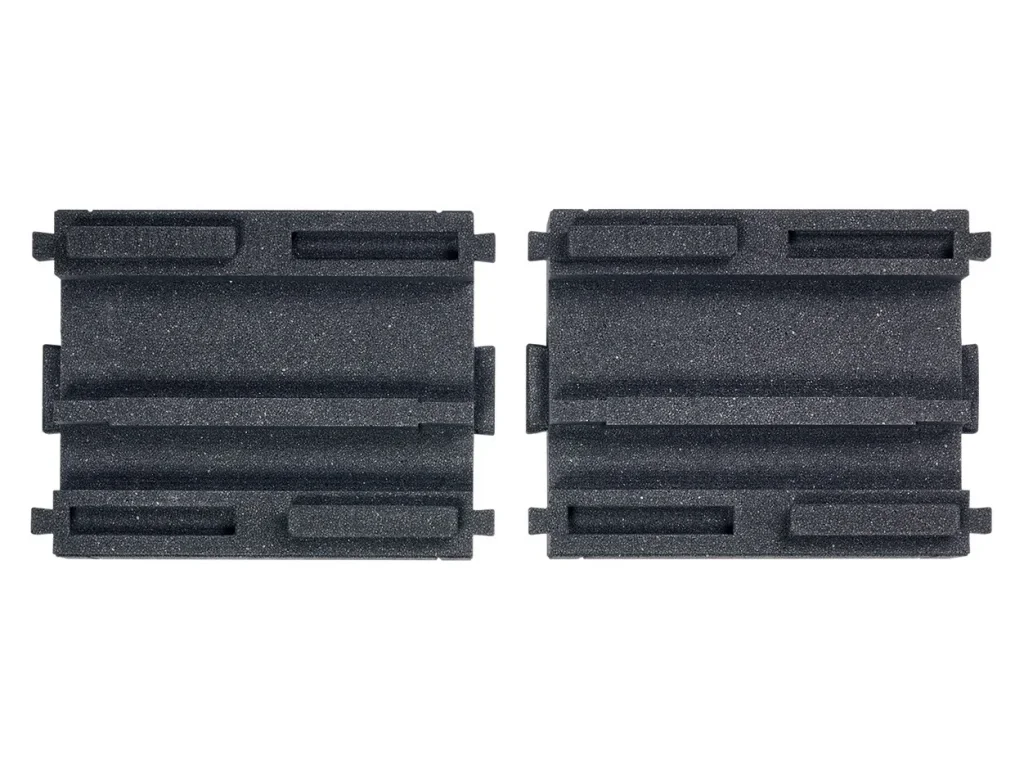

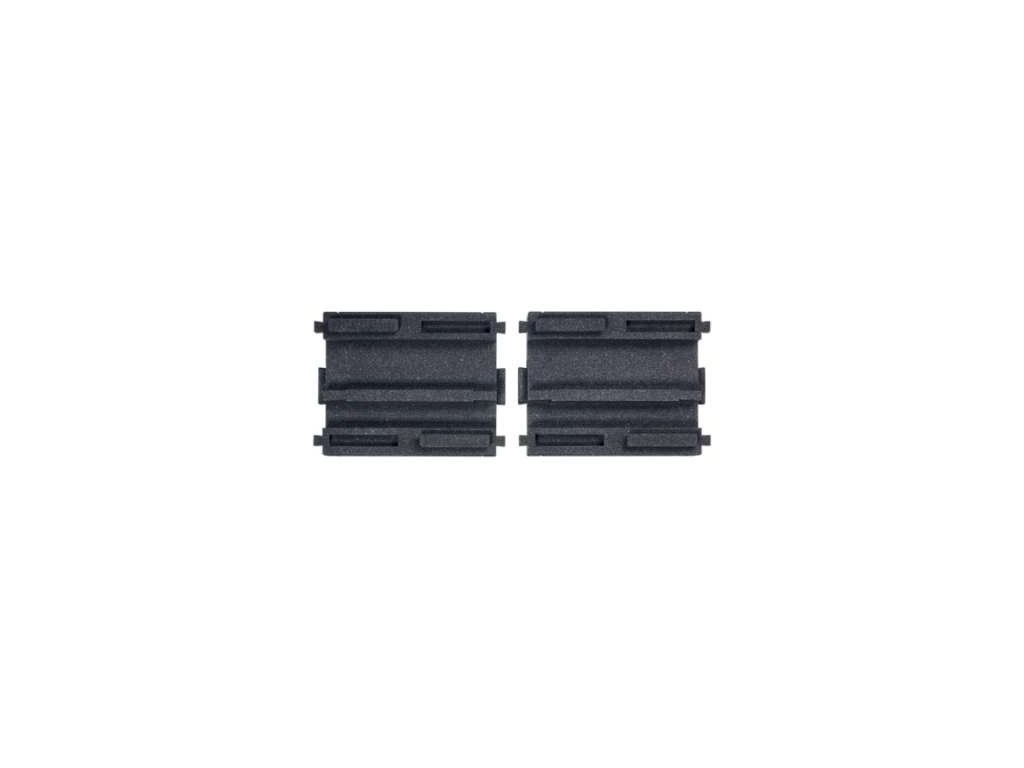

Vaillant – Connection Kit for Outdoor Unit aroTHERM plus, Extension

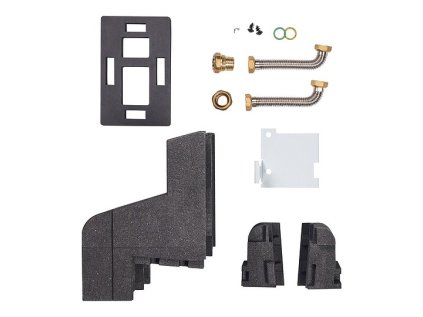

Original extension module from Vaillant for the basic connection kit for underfloor installation (0010027971), designed to extend the route of the thermal insulation cover of the transition where the distance between the outdoor unit and the point of transition into the ground exceeds the range of the basic kit, or where it is necessary to bridge a larger vertical/depth reserve.
Content and Construction
The extension module is made of the same material as the basic connection kit – EPP (expanded polypropylene), meeting the requirements for thermal insulation of the transition (GEG-conform design), resistant to bird pecking and weather influences. It is modularly connected to the basic kit 0010027971, creating an extended, fully insulated transition route without thermal bridges at the joint.
Technical Parameters
- Dimensions: height approx. 235 mm, width approx. 332 mm, depth approx. 415 mm
- Weight: approx. 5.37 kg
- Material: EPP, weather and UV resistant
When is the extension necessary
The extension module is used in installations where the outdoor unit is located further away from the point of pipe transition into the ground (e.g., when using an elevated mounting base, which also changes the vertical connection of the route to the terrain), or where the configuration with the uniTOWER module (especially with higher performance rows VWL 75/6 A, VWL 105/6 A and VWL 125/6 A with uniTOWER) requires a longer section of insulated transition than the basic kit covers on its own.
Compatibility
Designed as an additional module to the basic connection kit for underfloor installation aroTHERM plus (0010027971), for the same range of compatible units including versions with uniTOWER plus.
Installation
The module is connected directly to the basic transition kit before its final placement into the trench/foundation, creating an extended compact assembly. The implementation is carried out by a professionally qualified service company simultaneously with the installation of the entire connection route, according to the current Vaillant installation instructions.
Common Questions
Can it be used separately, without the basic kit 0010027971? No, it is an additional/extension module that is mounted in combination with the basic connection kit, not separately.
How many extension modules can be combined? The number of required modules depends on the specific distance and layout of the installation – we recommend having the exact number designed by the installation company based on on-site measurements.
Is the required thermal insulation maintained even with the extension? Yes, the module is made of the same insulating material and connects to the basic kit without creating a thermal bridge at the joint.
Operational and Service Recommendations
During the annual service inspection, we recommend checking the condition of the extension module and the tightness of the joint between the two modules to prevent the formation of a thermal bridge or moisture ingress at the connection point.
Related Accessories
The module is mounted exclusively in combination with the basic connection kit for underfloor installation (0010027971) and with a suitable connecting hose (0010027976 or 0010027989).
Warranty and Professional Installation
The product is covered by a warranty period of 24 months. We recommend entrusting the installation to a professionally qualified service company simultaneously with the realization of the entire connection route.
Shipping
The product is shipped as a standard parcel together with the other ordered accessories.
How to choose the correct connection kit
Vaillant offers several mutually combinable parts for connecting the outdoor unit aroTHERM plus to the heating water distribution system, from which the installation company will assemble a complete route according to the layout of the specific building:
- Type of transition – through the base/ground (underfloor installation kit) or laterally through the house wall (wall installation kit) – the choice depends on the position of the unit relative to the house and the routing of the distribution in the project.
- Type of final connection to the distribution – crimped (pressfit, permanent and maintenance-free after crimping) or threaded/quick-connect (removable, does not require professional crimping tools).
- Need for route extension – in case of a greater distance between the unit and the transition point (e.g., when combined with an elevated base or with higher performance units with the uniTOWER module), the basic kit is supplemented with an extension module.
All parts are designed to form a continuous, thermally insulated and mechanically protected route that meets the requirements of current legislation for limiting heat losses through building envelope structures. We recommend having the exact selection and combination of individual parts designed by the installation company based on the survey of the specific building.
Installation Procedure Step by Step
- Before installing the basic connection kit (0010027971) into the trench/foundation, connect the extension module to it.
- Check the tightness of the joint between the two modules to prevent the formation of a thermal bridge or leakage.
- Continue with the installation according to the procedure for the basic connection kit (connecting the corrugated pipes, connecting the distribution, pressure test).
- Close and insulate the entire (extended) transition route.
- Put the system into operation according to the manufacturer's instructions.
Additional parameters
| Category: | Heat Pump Accessories |
|---|---|
| Warranty: | 2 years |
| Weight: | 10 kg |
| Compatibility: | Vaillant aroTHERM plus |
