Vaillant connection kit for aroTHERM plus outdoor unit – wall installation with cover
Code: 0010027974Related products
Product detailed description
Vaillant – Wall Mounting Kit for aroTHERM plus Outdoor Unit, Wall-Penetrating Installation with Cover
Original complete mounting kit from Vaillant for routing pipe connections to the aroTHERM plus outdoor unit through the wall of the building – an alternative to the bottom installation kit (0010027971), intended for cases where the outdoor unit is placed directly next to the building wall and the pipe runs laterally through the perimeter structure into the interior space to the hydraulic module.

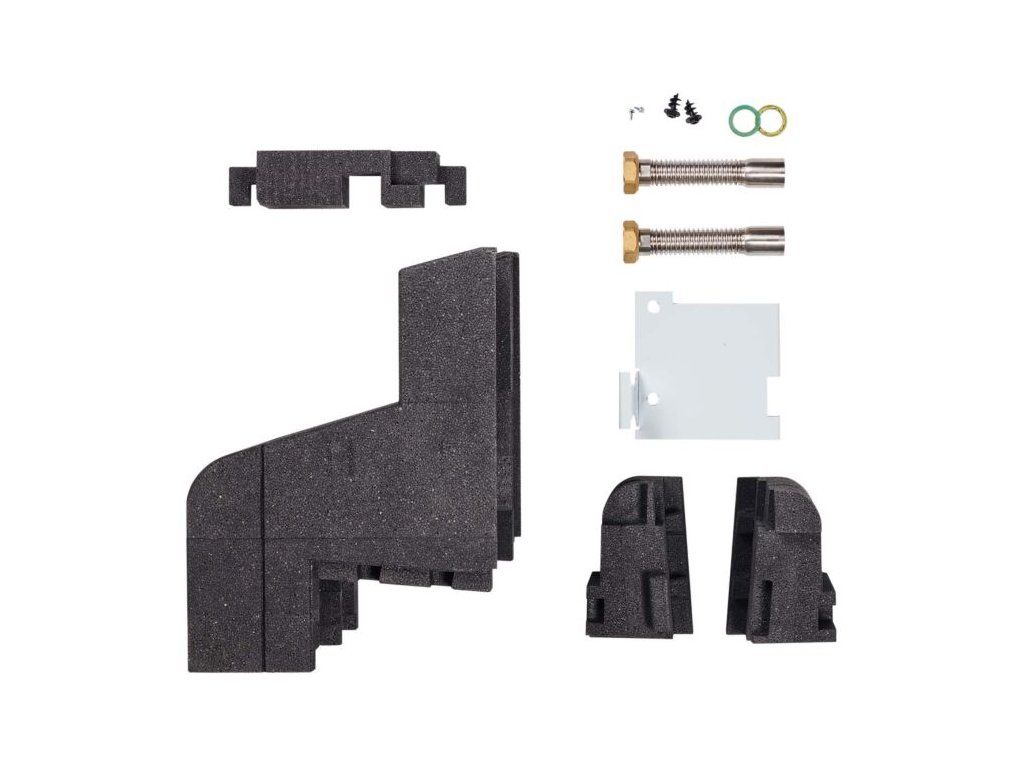

Kit Contents
- 2× stainless steel corrugated pipe, length approx. 125 mm, with flat gasket DN 25 and a sleeve nut G 1 1/4"
- Smooth pipe with a diameter of 35 mm intended for soldering into the internal piping
- Complete cover made of EPP (expanded polypropylene), meeting thermal insulation requirements for the penetration (GEG-conform design), resistant to bird pecking and weather influences
Purpose and Use
The kit ensures a thermally insulated and aesthetically clean pipe penetration laterally through the wall of the house, which is a suitable solution especially for wall-mounted installation of the outdoor unit (in combination with a wall bracket – see our products "Wall Bracket for Wall Mounting") or for units placed close to the wall on free-standing bases. The cover ensures that a thermal bridge or leak does not form at the penetration point, which could lead to heat loss or moisture penetration into the wall structure.
Technical Specifications
- Cover material: EPP, UV and weather resistant
- Length of corrugated pipes: approx. 125 mm (shorter than in the bottom version, since the wall penetration is usually shorter)
- Diameter of the pipe for soldering: 35 mm
- Estimated weight: approx. 6.0 kg
Availability Note
This is a proven, long-term used accessory from the aroTHERM plus accessory range. When ordering, we recommend checking current availability from the supplier, as the manufacturer periodically updates individual connection kit variants as part of the accessory portfolio renewal – in case of need, we can provide an up-to-date replacement with equivalent functionality.
Compatibility
Designed for aroTHERM plus outdoor units with wall installation (in combination with a wall bracket for insulated or non-insulated façade). It can be combined as needed with connecting hoses (pressfit or threaded version).
Installation
The installation involves creating a penetration in the wall at a location corresponding to the position of the unit on the wall bracket, fitting the cover with corrugated pipes, connecting to the unit's connection ports, and soldering the smooth end of the pipe into the internal piping. It must be carried out exclusively by a qualified person authorized for heat pump installation, in accordance with the current legislation on thermal protection of building penetrations.
Common Questions
How does it differ from the bottom installation kit? This kit provides a shorter, lateral wall penetration, while kit 0010027971 provides a bottom penetration through the foundation/ground – the choice depends on the selected position and mounting method of the outdoor unit.
Is it suitable for any type of wall bracket? Yes, the kit is compatible with both versions of the wall bracket (for insulated and non-insulated façades).
Does the kit also handle the electrical connection of the unit? No, it is exclusively for the piping (heating) connections; power and data cable connections are handled separately according to the electrical design.
Operational and Service Recommendations
During the annual service inspection, we recommend checking the condition of the wall penetration cover and the tightness of the connected corrugated hoses, as well as any signs of water ingress at the penetration point, which may indicate the need for additional sealing of the gap between the cover and the façade.
Related Accessories
The kit is installed in combination with a wall bracket (0020250224 for insulated façade or 0020250225 for non-insulated façade) and with a suitable connecting hose (0010027976 or 0010027989).
Warranty and Professional Installation
The product is covered by a warranty period of 24 months. Installation involving a wall penetration must be carried out exclusively by a qualified person authorized for heat pump installation, in accordance with the current legislation on thermal protection of building penetrations.
Shipping
The product is shipped as a standard parcel; we recommend ordering it together with the wall bracket and the outdoor unit for combined installation.
How to Choose the Correct Connection Kit
Vaillant offers several interchangeable parts for connecting the aroTHERM plus outdoor unit to the heating water circuit, from which the installation company assembles a complete route according to the specific building layout:
- Type of penetration – from the bottom through the foundation/ground (bottom installation kit) or laterally through the wall of the house (wall installation kit) – the choice depends on the unit's position relative to the house and the piping layout in the project.
- Type of connection to the piping – soldering (pressfit, permanent and maintenance-free after soldering) or threaded/quick-connect (removable, does not require professional soldering tools).
- Need for route extension – in case of greater distance between the unit and the penetration point (e.g., when combined with an elevated base or for higher-capacity units with the uniTOWER module), the basic kit is supplemented with an extension part.
All parts are designed to form a continuous, thermally insulated, and mechanically protected route that meets the requirements of current legislation on limiting heat losses through building envelope structures. We recommend leaving the precise selection and combination of individual parts to the installation company based on the specific building layout.
Installation Procedure Step by Step
- Create a penetration in the wall at a location corresponding to the position of the unit on the wall bracket.
- Mount the cover with corrugated pipes into the prepared penetration.
- Connect the corrugated pipes to the unit's connection ports and solder the smooth end into the internal piping.
- Perform a pressure test of the connection before final sealing of the penetration.
- Seal the gap between the cover and the façade against water ingress and complete the thermal insulation of the penetration.
- Put the system into operation according to the manufacturer's instructions.
Additional parameters
| Category: | Heat Pump Accessories |
|---|---|
| Warranty: | 2 years |
| Weight: | 10 kg |
| Model: | 0010027974 |
| Insulation: | EnEV-compliant |
| Type: | Connection kit for outdoor unit |
| Compatibility: | Vaillant aroTHERM plus |
